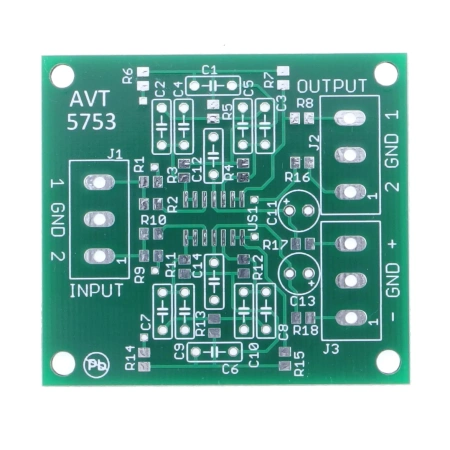

Filtr pasmowo-zaporowy 50Hz stereo do redukcji brumu - PCB do projektu AVT 5753
- Filtr pasmowo-zaporowy 50Hz ogranicza brum sieciowy w dwukanałowym torze audio bez wycinania niskich tonów. AVT5753 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Dwukanałowy filtr 50 Hz ograniczający przydźwięk w torze audio - płytka PCB do AVT5753

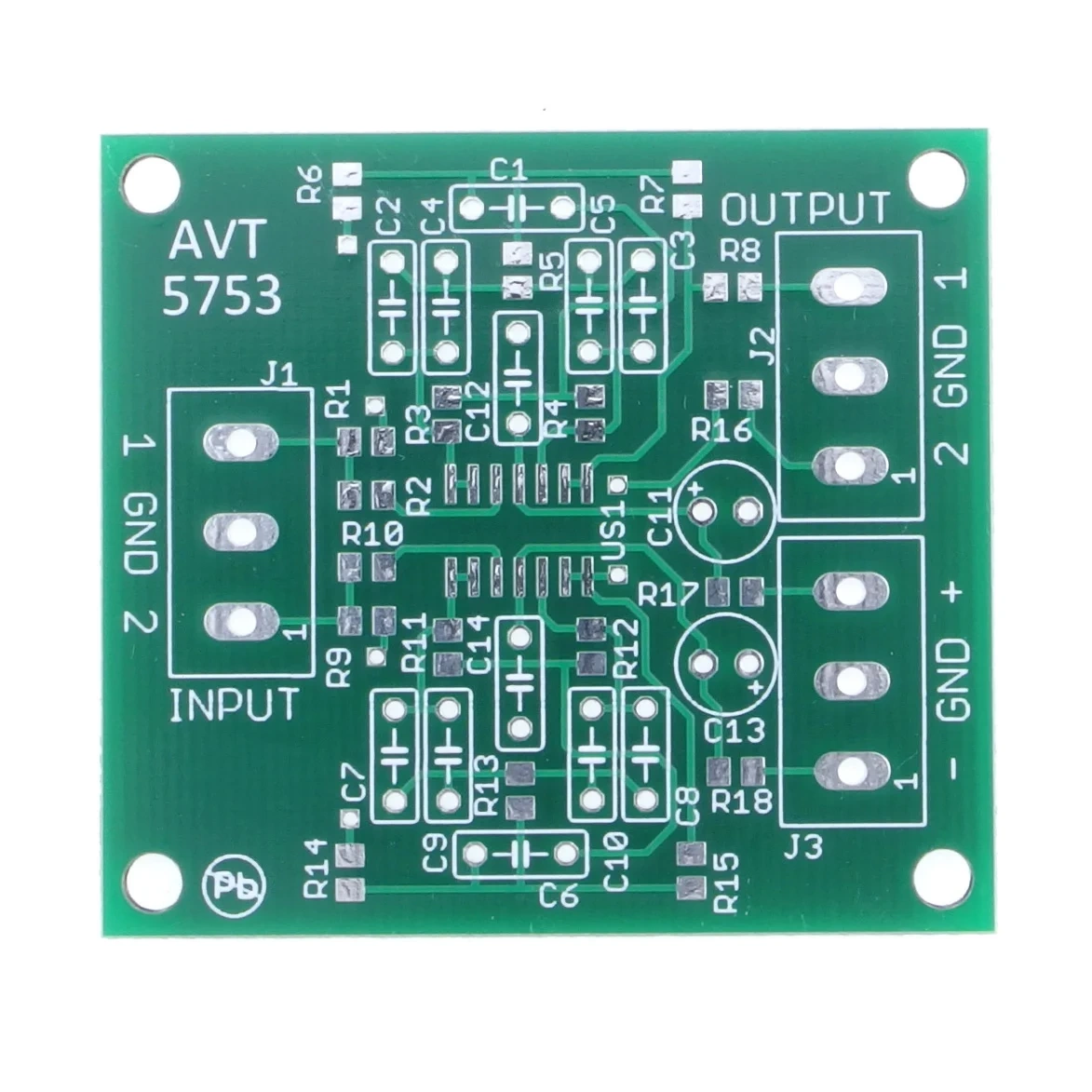

Płytka PCB do wykonania analogowego filtra pasmowo-zaporowego 50 Hz z dwoma niezależnymi kanałami audio i zasilaniem symetrycznym.
Redukcja brumu 50 Hz bez wycinania całego basu
AVT5753 to dwukanałowy filtr pasmowo-zaporowy do torów audio, w których występuje przydźwięk sieciowy 50 Hz. Zamiast stosować prosty filtr górnoprzepustowy, układ tłumi wąski zakres wokół 50 Hz i w mniejszym stopniu narusza pozostałą część pasma akustycznego.
Każdy kanał ma strukturę typu podwójne T oraz wtórniki na wzmacniaczu operacyjnym TL084. W paśmie przepustowym wzmocnienie wynosi 0 dB, a maksymalne tłumienie w okolicy 50 Hz osiąga około 35 dB. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT5753
Analogowy filtr pasmowo-zaporowy typu podwójne T do tłumienia przydźwięku 50 Hz w torze audio.
| Kod projektu | AVT5753 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | filtr pasmowo-zaporowy 50 Hz |
| Liczba kanałów | 2 niezależne kanały audio |
| Topologia filtru | podwójne T ze sprzężeniem zwrotnym |
| Układ scalony | TL084 |
| Tłumienie maksymalne | około 35 dB w okolicy 50 Hz |
| Wzmocnienie w paśmie przepustowym | 0 dB, 1 V/V |
| Pasmo pracy | około 20 Hz–50 kHz |
| Zasilanie | symetryczne ±9…15 V DC |
| Rezystancja wejściowa | 1 MΩ |
| Rezystancja wyjściowa | około 33 Ω |
| Wymiary płytki PCB | 50×45 mm |
Wersja
AVT5753 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R9: 1 MΩ SMD0805
- R2, R6, R7, R10, R14, R15: 1 kΩ SMD0805
- R3, R4, R11, R12: 62 kΩ SMD0805
- R5, R13: 30 kΩ SMD0805
- R8, R16–R18: 33 Ω SMD0805
- C1, C6, C12, C14: 100 nF MKT
- C2, C3, C7, C8: 47 nF MKT
- C4, C5, C9, C10: 3,3 nF MKT
- C11, C13: 100 µF / 25 V
- US1: TL084 SO14
- J1–J3: ARK3/500
Notes
Sygnał audio przeznaczony do filtracji należy podać na złącze J1, a sygnał po filtrze odebrać ze złącza J2. Numeracja kanałów na wejściu i wyjściu jest zgodna.
Do złącza J3 należy doprowadzić dobrze filtrowane napięcie symetryczne ±9…15 V DC. Przy zasilaniu ±9 V maksymalna amplituda niezniekształconego sygnału wyjściowego wynosi około 5 V, a przy ±15 V około 11 V.
Prawidłowo zmontowany układ nie wymaga regulacji ani uruchamiania. Elementy filtru są dobrane do pracy w okolicy 50 Hz.
Montaż warto rozpocząć od elementów SMD po stronie TOP, ponieważ są umieszczone między wyższymi elementami przewlekanymi.
Uwaga: układ jest filtrem sygnałowym do toru audio i nie usuwa przyczyny brumu, takiej jak pętla masy, źle ekranowany przewód albo niewłaściwe prowadzenie zasilania. Przed zastosowaniem filtru warto ograniczyć zakłócenia w instalacji i sprawdzić poprawność masy oraz ekranowania.
Najczęściej zadawane pytania
AVT5753 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do redukcji przydźwięku sieciowego 50 Hz w torach audio, szczególnie w układach mikrofonowych i liniowych narażonych na brum.
Nie. To całkowicie analogowy filtr oparty na wzmacniaczu operacyjnym TL084 i elementach RC.
Nie. Filtr tłumi głównie składową w okolicy 50 Hz. Nie zastępuje poprawnego ekranowania, prowadzenia masy i usunięcia źródła zakłóceń.
Układ wymaga dobrze filtrowanego zasilania symetrycznego ±9…15 V DC.
