Niskoszumny mikser audio stereo 4-kanałowy TL072 - PCB do projektu AVT 742
- Niskoszumny mikser audio stereo TL072 sumuje cztery źródła liniowe do wyjścia L/R. AVT742 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Czterokanałowy sumator stereo na TL072 - płytka PCB do AVT742

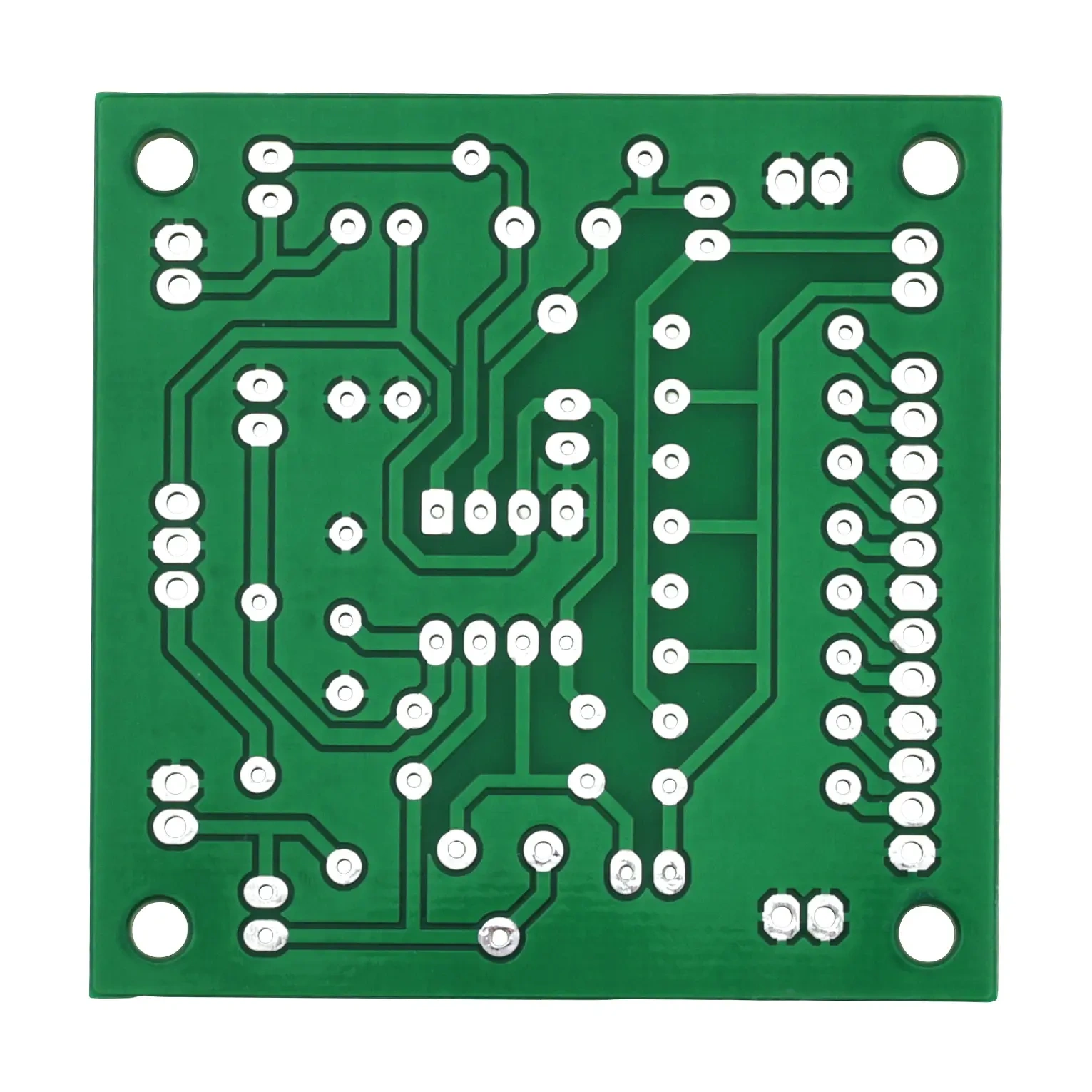

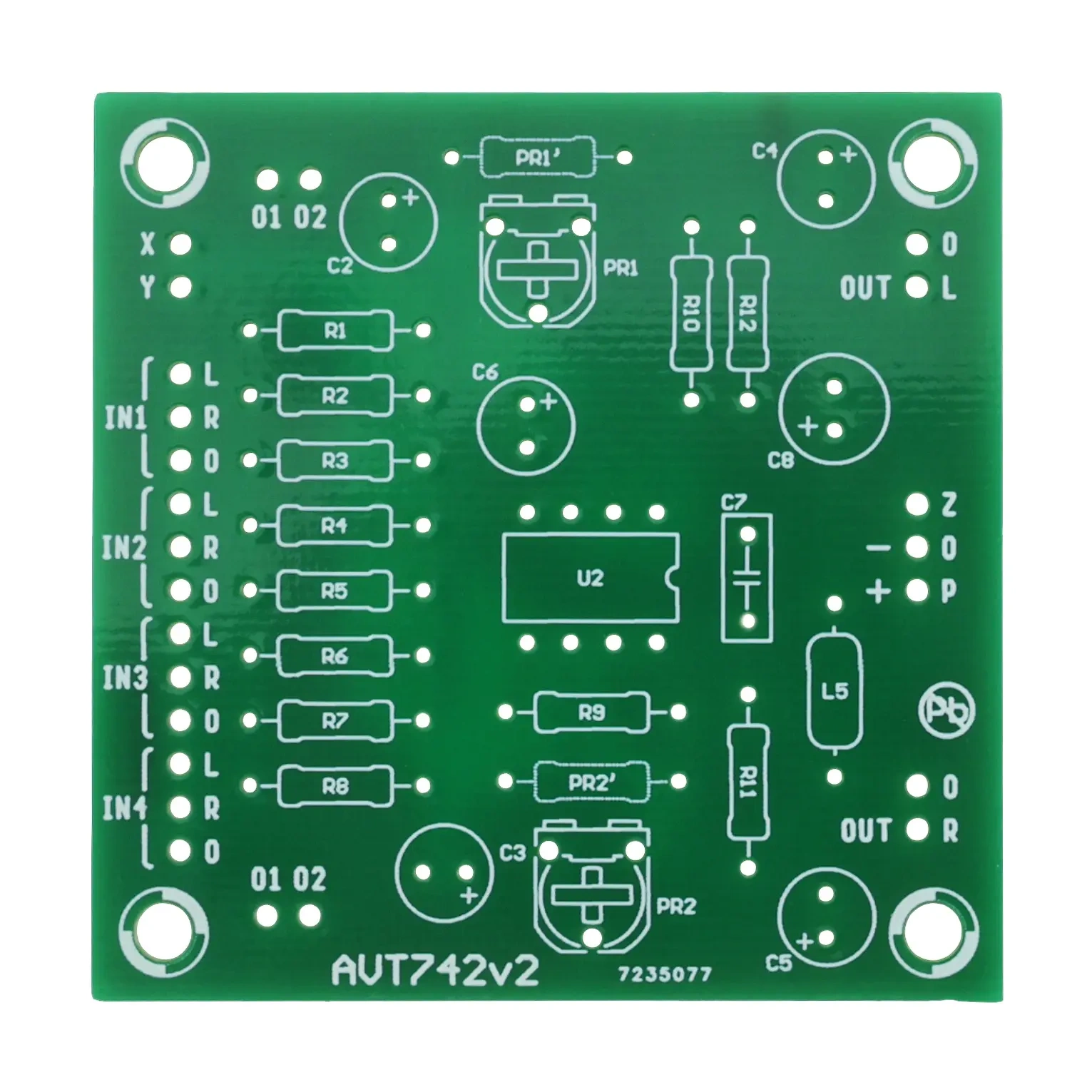

Płytka PCB do wykonania niskoszumnego miksera stereo z czterema wejściami i pojedynczym zasilaniem 6–24 V.
Prosty mikser stereo z niskoszumnym wzmacniaczem operacyjnym
AVT742 to czterokanałowy mikser stereofoniczny do sumowania sygnałów z kilku źródeł audio. Układ wykorzystuje podwójny wzmacniacz operacyjny TL072 i może pracować jako prosty sumator dla odtwarzaczy, modułów audio, komputera, źródeł liniowych albo rozbudowanego panelu audio.
Potencjometry PR1 i PR2 regulują poziom sumy dla lewego i prawego kanału, a rezystory wejściowe R1–R8 umożliwiają łatwą rozbudowę liczby kanałów. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT742
Niskoszumny mikser stereofoniczny z czterema wejściami stereo, podwójnym wzmacniaczem operacyjnym TL072 i regulacją poziomu sumy.
| Kod projektu | AVT742 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | niskoszumny mikser audio stereo |
| Liczba kanałów wejściowych | 4 kanały stereo |
| Układ aktywny | TL072, podwójny wzmacniacz operacyjny |
| Regulacja poziomu | PR1 i PR2, osobno dla kanału L i R |
| Zasilanie | 6–24 V DC, pojedyncze napięcie |
| Pobór prądu | 3,0 mA przy 6 V; 3,15 mA przy 9 V; 3,2 mA przy 12 V |
| Maksymalny sygnał wyjściowy | 3 Vpp przy 6 V; 6 Vpp przy 9 V; 9 Vpp przy 12 V |
| Wymiary płytki PCB | 53×53 mm |
Wersja
AVT742 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- Zwora pod U1
- R1–R12: 47 kΩ
- L: dławik 100 µH
- Podstawka pod U1
- C7: 100 nF, ceramiczny
- PR1, PR2: 100 kΩ
- C2–C6: 10 µF / 16 V, tantalowy lub na napięcie wyższe
- C1: 100 µF / 25 V
- U1: TL072
Notes
Połączenia stereofoniczne są trójprzewodowe: lewy kanał, prawy kanał i masa. Ekrany przewodów sygnałowych należy łączyć z masą miksera w punktach O, O1 lub O2.
Metalową obudowę i metalowe obudowy potencjometrów warto połączyć z masą układu, aby ograniczyć przydźwięk i zakłócenia.
W razie potrzeby liczbę kanałów można zwiększyć przez dodanie kolejnych par rezystorów wejściowych według tej samej zasady co R1–R8.
W podstawowym zestawie znajdują się potencjometry montażowe PR1 i PR2. Dodatkowe potencjometry wejściowe lub crossfader należy zakupić osobno, jeśli mają być użyte w rozbudowanej wersji miksera.
Uwaga: mikser pracuje z sygnałami audio małej mocy i wymaga poprawnego ekranowania przewodów oraz prowadzenia masy. Nieprawidłowe połączenia mogą powodować przydźwięk, szumy, przesłuchy albo zniekształcenia sygnału.
Najczęściej zadawane pytania
AVT742 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do sumowania kilku źródeł audio stereo, budowy prostego miksera, panelu wejściowego albo eksperymentów z układami audio na TL072.
Nie. Jest to analogowy mikser audio z podwójnym wzmacniaczem operacyjnym TL072.
Tak. Liczbę kanałów można zwiększyć przez dodanie kolejnych par rezystorów wejściowych według układu R1–R8.
Układ pracuje z pojedynczym napięciem 6–24 V DC. Praktycznie można zasilać go także z baterii 9 V.
