- Wzmacniacz gitarowy AVT5323 do budowy przenośnego piecyka gitarowego 3W z zasilaniem akumulatorowym, przedwzmacniaczem, kanałem clean i overdrive, regulacją Bass/Middle/Treble/Volume. Wersja A to panel PCB do samodzielnego skompletowania elementów.

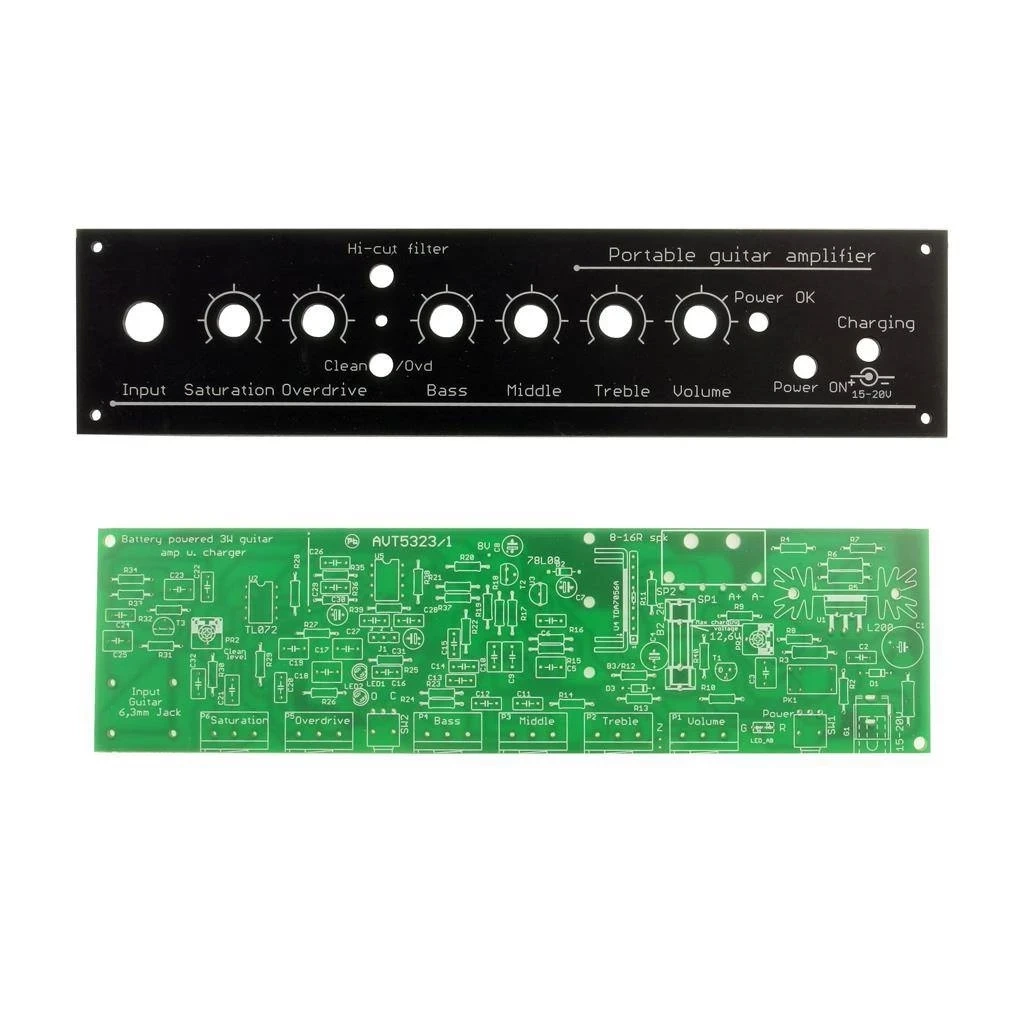

Wzmacniacz gitarowy mono 3 W z zasilaniem akumulatorowym – panel PCB AVT5323
Panel PCB do budowy przenośnego piecyka gitarowego z zasilaniem akumulatorowym, kanałem clean/overdrive, regulacją barwy i wbudowaną ładowarką.
Przenośny piecyk gitarowy na akumulator
AVT5323 pozwala zbudować mobilny wzmacniacz gitarowy zasilany z akumulatora, bez potrzeby używania sieci 230 V podczas gry. Moc około 3 W dobrze sprawdza się w ćwiczeniach, graniu w plenerze, małych próbach i zastosowaniach turystycznych, gdzie liczy się prostota, niska masa oraz długi czas pracy.
Układ zawiera przedwzmacniacz do bezpośredniego podłączenia gitary, osobne tory clean i overdrive, 3-punktową korekcję Bass / Middle / Treble, regulację głośności oraz dodatkowy filtr korekcyjny. Wbudowana ładowarka akumulatora pozwala ładować pakiet z zewnętrznego zasilacza DC o odpowiednio dobranym napięciu.
Karta techniczna
AVT5323
AVT5323 to monofoniczny wzmacniacz gitarowy do przenośnego piecyka, z przedwzmacniaczem, kanałem czystym i przesterowanym, końcówką mocy oraz ładowarką akumulatora.
| Kod projektu | AVT5323 |
|---|---|
| Wersja | A – panel PCB |
| Typ układu | monofoniczny wzmacniacz do piecyka gitarowego |
| Zasilanie | akumulatorowe, około 12 V |
| Przykładowy pakiet Li-Ion | 3 ogniwa szeregowo, 11,1 V nominalnie / 12,6 V maksymalnie |
| Alternatywne zasilanie | pakiet 4× Li-Ion, akumulator żelowy Pb lub Ni-MH po zmianie elementów według tabeli projektu |
| Moc wyjściowa | około 3 W |
| Końcówka mocy | TDA7056A |
| Przedwzmacniacz | wejście do bezpośredniego podłączenia gitary |
| Kanały brzmieniowe | clean i overdrive |
| Regulacja barwy | Bass, Middle, Treble |
| Regulacje dodatkowe | Saturation, Overdrive, Volume oraz filtr Hi-cut |
| Ładowarka akumulatora | wbudowana, z ustawieniem napięcia końcowego ładowania do typu akumulatora |
| Układ ładowarki | L200, prąd ładowania ograniczany rezystorami |
| Gniazdo wejściowe | Jack 6,3 mm mono, do druku |
| Gniazdo zasilające | 2,5 mm, do druku |
| Złącze akumulatora i głośnika | gniazdo FDD / złącze czteropinowe |
| Radiatory | wymagane dla L200 i TDA7056A |
| Zalecany głośnik | średniotonowy 20…25 cm, o możliwie dobrej skuteczności |
| Wymiary panelu PCB | 215×51 mm |
Wersja
AVT5323 A – panel PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1/B1: rezystor 0,1 Ω lub bezpiecznik polimerowy 2 A / 30 V
- R2: 68 Ω
- R3, R5: 1 Ω / 1 W
- R4, R10: 3,9 kΩ
- R6: 10 Ω / 0,25 W
- R7, R15, R16, R18, R34, R38: 10 kΩ
- R8, R9, R30: 4,7 kΩ
- R11: 82 kΩ
- R12/B3: rezystor 1 Ω / 0,25 W lub bezpiecznik polimerowy 0,5 A / 30 V
- R13, R23, R24: 680 Ω
- R14, R17, R29: 100 Ω
- R19, R20, R37, R21: 220 kΩ
- R22: 1,5 kΩ
- R25: 1 kΩ
- R26: 22 kΩ
- R27: 1 kΩ
- R28, R31: 100 kΩ
- R32: 1,2 kΩ
- R33: 470 kΩ
- R35: 8,2 kΩ
- R36: 3,3 kΩ
- R39: 16 kΩ
- R40: 33 kΩ
- P1: potencjometr 1 MΩ
- P2, P3, P4: potencjometr 10 kΩ
- P6: potencjometr 100 kΩ
- P5: potencjometr 220 kΩ
- PR2: potencjometr nastawny 47 kΩ
- PR1: potencjometr nastawny 10 kΩ
- C1: 220 µF / 40 V
- C2, C6, C14, C22: 100 nF MKT
- C3, C5: 1 µF MKT
- C4: 470 µF / 25 V
- C7, C8: 100 µF / 16 V
- C9, C10, C12, C17, C21: 220 nF MKT
- C11: 10 nF
- C13: 68 nF
- C15: 3,9 nF
- C16: 1,8 nF
- C18, C19, C23, C25: 470 nF MKT
- C20: 470 pF
- C24: 47 pF
- C26: 15 nF, tolerancja 5% lub lepsza
- C27, C29: 1,8 nF, tolerancja 5% lub lepsza
- C28: 2,2 nF, tolerancja 5% lub lepsza
- C30, C31: 10 µF / 16 V
- U1: L200
- U2, U5: TL072
- U3: 78L08
- U4: TDA7056A
- T1: BC557
- T2: BC548C
- T3: BC550C
- D1, D2: 1N4002
- LEDAB: dioda LED dwukolorowa 5 mm
- LED1, LED2: dioda LED czerwona 3 mm
- D3: dioda Zenera BZX C6V8
- Gniazdo Jack 6,3 mm mono, do druku
- Gniazdo zasilające 2,5 mm, do druku
- Radiator dla U1 i U4
- B2: bezpiecznik topikowy 2 A z oprawką do druku
- SW1, SW2, SW3: przełącznik dźwigienkowy kątowy do druku, mały typ SMTS
- PK1: przekaźnik 12 V HFD23
- Gniazdo FDD do podłączenia akumulatora i głośnika
Notes
Wszystkie elementy regulacyjne panelu są rozmieszczone tak, aby można było zamontować je bez długich przewodów. Wyjątkiem jest włącznik filtru, który montuje się na płycie czołowej i łączy z płytką krótkimi przewodami.
Napięcie końcowe ładowania trzeba ustawić zgodnie z typem zastosowanego akumulatora. Dla pakietu 3× Li-Ion jest to 12,6 V, dla 4× Li-Ion 16,8 V, dla 6-ogniwowego akumulatora żelowego 14,4 V, a dla 10× Ni-MH około 11,6 V.
Najlepsze efekty odsłuchowe daje głośnik średniotonowy 20…25 cm o dobrej skuteczności. Głośniki samochodowe i duże głośniki basowe zwykle obniżają głośność lub dają głuche brzmienie w tak małym piecyku.
Uwaga: przy pakietach akumulatorowych Li-Ion należy stosować sprawne ogniwa, poprawną polaryzację i zabezpieczenie przed zwarciem. Ładowarkę trzeba ustawić do typu i konfiguracji akumulatora. Nieprawidłowe ładowanie lub zwarcie pakietu może doprowadzić do przegrzania, uszkodzenia ogniw albo pożaru.
Najczęściej zadawane pytania
AVT5323 A zawiera panel PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu, akumulator, głośnik, obudowę, przewody i osprzęt montażowy.
Projekt służy do budowy przenośnego piecyka gitarowego z zasilaniem akumulatorowym. Pozwala grać bez dostępu do sieci 230 V, na przykład podczas ćwiczeń, wyjazdów lub małych występów plenerowych.
Układ ma kanał czysty i przesterowany. Do regulacji służą potencjometry Saturation, Overdrive, Bass, Middle, Treble i Volume oraz przełączany filtr Hi-cut.
Podstawową konfiguracją jest pakiet Li-Ion 3×3,7 V. Projekt przewiduje też inne konfiguracje, między innymi 4× Li-Ion, akumulator żelowy Pb oraz pakiet Ni-MH, po zmianie wartości wybranych elementów ładowarki.
Najlepiej sprawdzi się głośnik średniotonowy o średnicy 20…25 cm i dobrej skuteczności. Głośniki samochodowe oraz duże głośniki basowe zwykle nie są najlepszym wyborem do takiego małego piecyka.
Tak. Po montażu trzeba ustawić napięcie końcowe ładowarki zgodnie z zastosowanym akumulatorem, a po podłączeniu gitary wyregulować poziom kanału clean i overdrive.
