Wolnozmienny sterownik taśmy RGB - PCB i mikroprocesor do projektu AVT 5784
- Płynnie i bardzo wolno zmienia kolory taśmy LED RGB, tworząc subtelne efekty świetlne z regulacją tempa. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.
Wolnozmienny sterownik taśmy RGB – subtelne efekty LED AVT5784
Układ steruje taśmą LED RGB tak, aby kolory zmieniały się płynnie, samoczynnie i bardzo powoli.
Sterownik RGB do nastrojowego, powolnego podświetlenia
AVT5784 pozwala zbudować sterownik taśmy LED RGB, w którym trzy składowe koloru zmieniają jasność automatycznie i bardzo płynnie. Efekt nie przypomina szybkiej animacji świetlnej, lecz powolną zmianę nastroju oświetlenia, zauważalną dopiero po dłuższej chwili.
Układ sprawdza się w podświetleniu dekoracyjnym, salonie, witrynie, ogródku restauracyjnym, ekspozycji albo tam, gdzie światło ma tworzyć spokojny efekt tła. Potencjometr P1 pozwala dobrać tempo zmian, a zworka JP1 określa, czy po ponownym włączeniu sterownik ma odtworzyć ostatni kolor, czy rozpocząć sekwencję od nowa.
Karta techniczna
AVT5784
Wolnozmienny sterownik taśmy LED RGB z mikrokontrolerem ATtiny13, trzema kanałami PWM, tranzystorami MOSFET, regulacją tempa zmian i opcją zapamiętywania aktualnej barwy przy wyłączaniu zasilania.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | wolnozmienny sterownik taśmy LED RGB |
| Sterowane obciążenie | taśma LED RGB 12 V ze wspólnym plusem |
| Liczba kanałów | 3 kanały: R, G, B |
| Sposób regulacji jasności | programowe PWM dla trzech kanałów |
| Częstotliwość PWM | około 682 Hz |
| Charakter efektu | samoczynna, płynna i bardzo wolna zmiana jasności trzech barw składowych |
| Regulacja tempa zmian | potencjometr montażowy P1 |
| Pomiar nastawy tempa | przetwornik A/C mikrokontrolera, wejście PB3 |
| Zapamiętywanie koloru | możliwość zapisu aktualnych wartości składowych do EEPROM przy zaniku zasilania |
| Ustawienie zworki JP1: 1–2 | zapis i odczyt poziomów jasności barw składowych |
| Ustawienie zworki JP1: 2–3 | rozpoczynanie sekwencji barw od nowa po każdym włączeniu |
| Praca bez zworki JP1 | mikrokontroler wstrzymuje działanie do czasu prawidłowego ustawienia zworki |
| Detekcja zaniku zasilania | tranzystor T1 BC846, dioda Zenera D2 i dzielnik R3/R4 |
| Podtrzymanie mikrokontrolera przy zaniku zasilania | kondensator C2 w obwodzie stabilizatora |
| Mikrokontroler | ATtiny13-20SSU, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | wewnętrzny generator 9,6 MHz, preskaler 1 |
| Tranzystory kanałów RGB | T2…T4, IRLML2502 |
| Sterowanie kanałów | załączanie katod poszczególnych kolorów przez tranzystory MOSFET |
| Praktyczny prąd kanału | zalecane do około 2,5 A na kanał |
| Praktyczny prąd całkowity taśmy | do około 7,5 A łącznie dla trzech kanałów |
| Teoretyczny limit tranzystorów | do 4,2 A na kanał, z ograniczeniami wynikającymi ze strat i przełączania |
| Pobór prądu sterownika | około 10 mA, bez prądu pobieranego przez taśmę LED |
| Zasilanie | 12 V DC |
| Stabilizator logiki | 78L05, SOT89 |
| Złącze zasilania | J1, ARK2/500 |
| Złącze taśmy RGB | J3, goldpin 4 pin, wspólny plus 12 V i trzy kanały kolorów |
| Złącze programowania | J2, ISP 5 pin |
| Montaż | dwustronna płytka, przewaga elementów SMD, otwory montażowe 3 mm od krawędzi płytki |
| Wymiary płytki PCB | 60×30 mm |

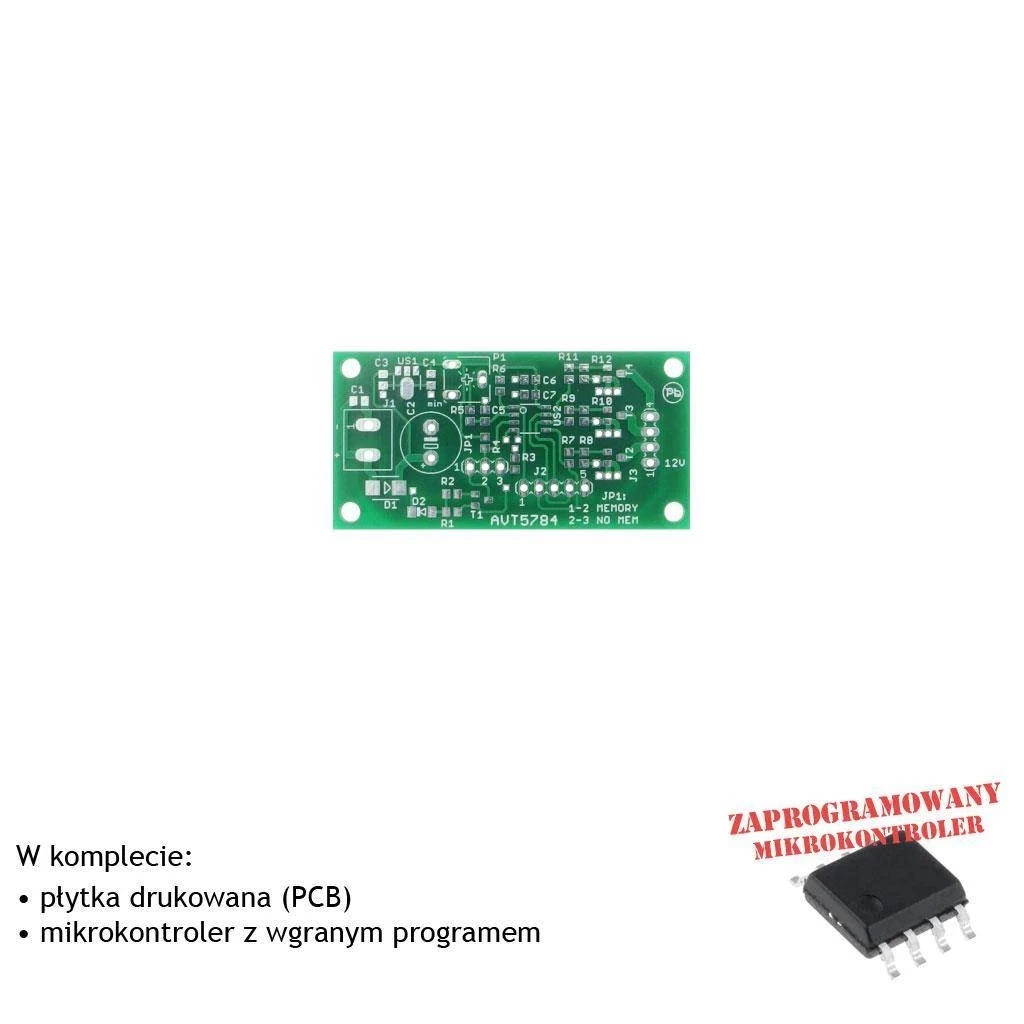

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5784 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny13-20SSU przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 kΩ, SMD 0805
- R2-R6, R8, R10, R12: 10 kΩ, SMD 0805
- R7, R9, R11: 100 Ω, SMD 0805
- P1: 10 kΩ, potencjometr montażowy leżący
- C1, C3-C5, C7: 100 nF, SMD 0805
- C2: 1000 µF / 25 V, raster 5 mm
- C6: 10 µF, SMD 0805
- D1: SS14
- D2: dioda Zenera 10 V, MiniMELF
- T1: BC846
- T2-T4: IRLML2502
- US1: 78L05, SOT89
- US2: ATtiny13-20SSU, SO8, zaprogramowany
- J1: ARK2/500
- J2: goldpin 5 pin męski 2,54 mm THT
- J3: goldpin 4 pin męski 2,54 mm THT
- JP1: goldpin 3 pin męski 2,54 mm THT + zworka
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny13 do podstawowego uruchomienia sterownika.
Zworka JP1 decyduje o zachowaniu sterownika po ponownym włączeniu zasilania. Pozycja 1–2 umożliwia zapamiętanie aktualnego koloru, a pozycja 2–3 powoduje start sekwencji kolorów od początku.
Taśmę RGB należy podłączyć do złącza J3. Na płytce oznaczono wyprowadzenie ze stałym napięciem 12 V, a kolejność podłączenia składowych kolorów można dobrać do oczekiwanego efektu świetlnego.
Uwaga: Sterownik pracuje z taśmami LED 12 V i może przełączać znaczne prądy. Zasilacz, przewody i połączenia taśmy trzeba dobrać do łącznego prądu obciążenia, a przy długich odcinkach taśmy lub większej mocy warto zastosować dodatkowy wzmacniacz do taśm RGB.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny13-20SSU. Pozostałe elementy trzeba skompletować osobno.
To wolnozmienny sterownik taśmy LED RGB. Samoczynnie zmienia jasność trzech barw składowych, tworząc bardzo powolne i płynne przejścia kolorów.
Tak. Tempo zmian reguluje się potencjometrem P1. Układ został przygotowany do szczególnie wolnych przejść, widocznych dopiero po dłuższej chwili.
Po ustawieniu zworki JP1 w pozycji 1–2 sterownik zapisuje aktualne poziomy jasności barw do pamięci EEPROM przy wyłączaniu zasilania i może odtworzyć je po kolejnym uruchomieniu.
W tej pozycji każde włączenie zasilania uruchamia sekwencję barw od początku, bez odtwarzania koloru zapisanego przy poprzednim wyłączeniu.
Praktycznie zalecane jest obciążenie do około 2,5 A na każdy kanał RGB, czyli około 7,5 A łącznie dla całej taśmy. Przy większej mocy warto zastosować wzmacniacz RGB.
Sterownik jest przeznaczony do zasilania napięciem 12 V DC. Zasilacz musi mieć wydajność dobraną głównie do prądu pobieranego przez taśmę LED.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Tranzystory MOSFET, stabilizator, potencjometr, złącza, zworka, elementy SMD i pozostałe podzespoły trzeba dobrać osobno według wykazu.
