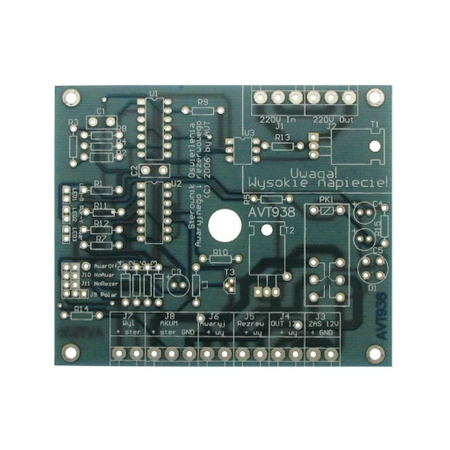

Sterownik oświetlenia awaryjnego 12V - PCB do projektu AVT 938
- Sterownik AVT938 do oświetlenia awaryjnego i rezerwowego 12 V w instalacjach halogenowych. Projekt obsługuje zasilanie 230 VAC i 12 VDC, kilka trybów pracy oraz sygnalizację zasilania; wersja A zawiera samą płytkę PCB, elementy osobno.
Sterownik oświetlenia awaryjnego 12 V – płytka PCB AVT938
Płytka drukowana do budowy sterownika oświetlenia awaryjnego i rezerwowego dla instalacji halogenowej 12 V.
Automatyczne światło przy zaniku zasilania

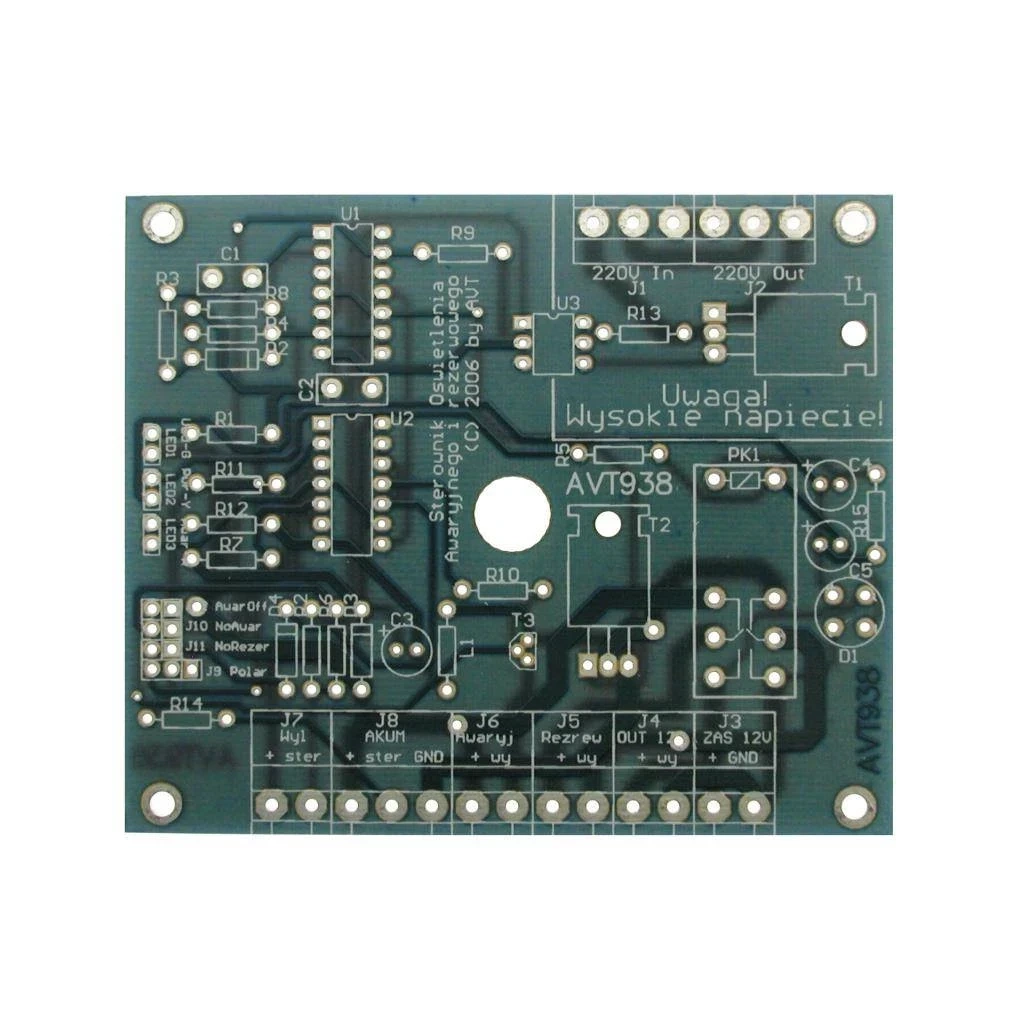

AVT938 A to płytka PCB do wykonania sterownika oświetlenia awaryjnego i rezerwowego. Układ sprawdza się w instalacjach z oświetleniem halogenowym 12 V, gdzie po zaniku napięcia sieciowego potrzebne jest podtrzymanie wybranego źródła światła z zasilania awaryjnego.
Sterownik współpracuje z zasilaczem buforowym 12 V, np. z akumulatorem systemu alarmowego, a także z przetwornicą lub transformatorem 230 V / 12 V zasilającym oświetlenie podstawowe. Zworki pozwalają dobrać sposób działania oświetlenia awaryjnego i rezerwowego, a diody LED sygnalizują obecność zasilania oraz stan awarii sieci.
Karta techniczna
AVT938
AVT938 to projekt sterownika do instalacji oświetlenia awaryjnego i rezerwowego 12 V. Układ steruje zasilaniem oświetlenia podstawowego, rezerwowego oraz awaryjnego, reagując na stan zasilania sieciowego.
| Kod projektu | AVT938 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | sterownik oświetlenia awaryjnego i rezerwowego |
| Zastosowanie | instalacje oświetlenia halogenowego 12 V |
| Zasilanie podstawowe instalacji | sieć 230 VAC przez zasilacz lub transformator 230 V / 12 V |
| Zasilanie awaryjne sterownika | 12 VDC, np. z akumulatora lub zasilacza buforowego |
| Liczba trybów pracy | 7 konfiguracji pracy |
| Sterowanie oświetleniem podstawowym | triak BT136 i optotriak MOC3041 załączany w zerze napięcia sieci |
| Przełączanie źródeł 12 V | przekaźnik RM94P |
| Regulacja jasności w trybie awaryjnym | generator około 1 kHz i tranzystor MOSFET BUZ11 |
| Konfiguracja trybów | zworki J10, J11 i J12 |
| Wejście włącznika | J7 |
| Wyjścia oświetlenia | J4 – oświetlenie podstawowe, J5 – rezerwowe, J6 – awaryjne |
| Moc obciążenia MOSFET | żarówki do około 50 W bez radiatora dla T2 |
| Sygnalizacja | LED1 – zasilanie, LED2 – napięcie 12 V z zasilacza, LED3 – brak napięcia sieciowego |
| Elementy logiczne | U1, U2: 4093 |
| Wymiary płytki PCB | 98×81 mm |
Wersja
AVT938 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2, R4-R6, R10, R12, R14: 2,2 kΩ
- R3: 2,2 kΩ
- R7-R9, R11: 100 kΩ
- R13: 220 Ω
- R15: 68 Ω
- C1, C2: 100 nF, ceramiczny 50 V
- C3: 100 µF / 16 V
- C4, C5: 100 µF / 16 V
- D1: mostek prostowniczy 1 A
- D2, D4, D5: 1N4148
- D3: 1N4007
- U1, U2: 4093
- U3: MOC3041
- T1: BT136
- T2: BUZ11
- T3: BC547B
- L1: dławik 10 mH
- PK1: przekaźnik RM94P
- LED1: dioda LED zielona
- LED2: dioda LED żółta
- LED3: dioda LED czerwona
- J1, J2, J8: złącze ARK 3-pin
- J3-J7: złącze ARK 2-pin
- J9, J12: listwa goldpin 4×2
Notes
Sterownik może pracować z oświetleniem podstawowym, rezerwowym i awaryjnym. Do J4 podłącza się zestaw żarówek zasilanych z przetwornicy lub transformatora 12 V, do J5 żarówkę świecącą ze zmniejszoną mocą przy pracy bateryjnej, a do J6 małą żarówkę do 1 W lub zestaw diod LED.
Rezystor R3 wpływa na jasność żarówki w trybie awaryjnym. Zmniejszenie jego wartości zmniejsza jasność, a po zmianie kierunku diody D2 zależność może zostać odwrócona.
Wartość R15 powinna być dobrana do rezystancji cewki przekaźnika. Jeśli przekaźnik nie załącza się prawidłowo, konieczna może być korekta R15 albo pojemności C4.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT938 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować sterownik oświetlenia awaryjnego i rezerwowego dla instalacji halogenowej 12 V z zasilaniem awaryjnym 12 VDC.
Tak. Układ steruje zasilaczem lub transformatorem 230 V / 12 V, dlatego jego montaż i uruchomienie wymagają zachowania zasad bezpieczeństwa dla napięcia sieciowego.
Sterownik ma 7 konfiguracji działania, wybieranych zworkami J10, J11 i J12. Pozwalają one ustawić zachowanie oświetlenia awaryjnego i rezerwowego.
Tak. Do złącza J6 można podłączyć małą żarówkę do 1 W albo zespół diod LED pełniący funkcję światła awaryjnego.
