Sterownik taśm LED 12 V z wyłącznikiem czasowym - PCB i mikroprocesor do projektu AVT 1867

Sterownik taśmy LED płynnie włącza światło i wygasza je po ustawionym czasie. AVT1867 A+ zawiera PCB i zaprogramowany ATtiny25; elementy kompletujesz osobno.

Wersja

Rozmiar

Dostępny

19,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1867 A+

Marka:

5903890027407

Czasowy sterownik taśmy LED 12 V - płytka PCB i zaprogramowany mikrokontroler do AVT1867

Płytka PCB i zaprogramowany ATtiny25 do wykonania sterownika taśmy LED z płynnym załączaniem, wygaszaniem i timerem.

Automatyczne wygaszanie taśmy LED po ustawionym czasie

AVT1867 steruje zasilaniem taśmy LED 12 V DC, płynnie załącza oświetlenie po podaniu zasilania i po zaprogramowanym czasie płynnie je wygasza. Układ dobrze sprawdza się tam, gdzie światło ma działać tylko przez określony czas, np. w szafie, półce, gablocie albo pomocniczym podświetleniu mebli.

Przycisk S1 umożliwia wydłużenie czasu świecenia oraz regulację jasności podczas normalnej pracy. Sterownik montuje się między zasilaczem a taśmą LED. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.

Timer LED automatyczne wygaszenie po zaprogramowanym czasie

PWM i jasność płynne rozjaśnianie, ściemnianie i regulacja przyciskiem S1

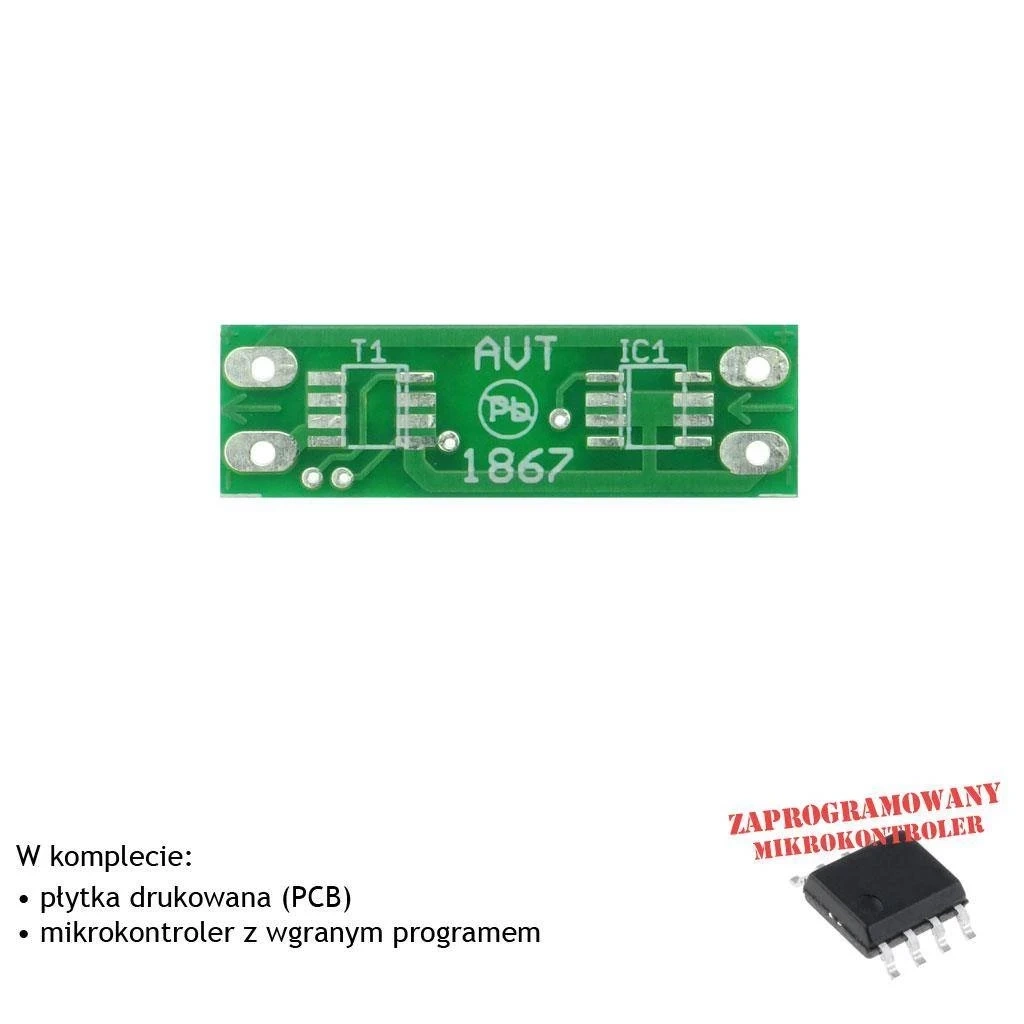

PCB 35×10 mm miniaturowa płytka do montażu przy taśmie LED

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1867

Sterownik zasilania taśm LED 12 V z wyłącznikiem czasowym, płynnym rozjaśnianiem i wygaszaniem.

Kod projektu	AVT1867
Wersja	A+ – płytka PCB + zaprogramowany mikrokontroler
Funkcja	czasowe sterowanie zasilaniem taśmy LED
Zasilanie	12 V DC
Wyjście LED	PWM przez tranzystor IRF7201
Maksymalny prąd LED	4 A
Sterowanie	przycisk S1, programowanie czasu i regulacja jasności
Efekt startu/końca	płynne rozjaśnianie i płynne wygaszanie
Mikrokontroler	ATtiny25, zaprogramowany do projektu
Płytka PCB	35×10 mm

Pobierz dokumentację PDF

Wersja

AVT1867 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.

Elementy do skompletowania osobno

R1, R2: 1 kΩ, SMD 0805
R3: 10 kΩ, SMD 0805
C1: 47–100 µF, SMD D
C2, C3: 100 nF, SMD 0805
IC1: 78L05, SO8
T1: IRF7201, SO8
LED1: dioda LED, SMD 1206
S1: przycisk
IN, OUT: złącze DG301-5,0

Notes

Sterownik włącza się między zasilacz 12 V DC a taśmę LED, tuż przed taśmą.

Czas świecenia można ustawić przyciskiem S1 minutowo albo przez odliczanie rzeczywistego czasu.

Podczas pracy dłuższe przytrzymanie S1 zmienia jasność świecenia taśmy LED.

Maksymalny prąd pobierany przez taśmę LED nie może przekraczać 4 A.

Uwaga: przed podłączeniem sprawdź polaryzację zasilania, napięcie taśmy LED i obciążenie wyjścia. Przekroczenie 4 A lub zwarcie może uszkodzić sterownik, zasilacz albo taśmę LED.
