Sterownik oświetlenia Wi-Fi 230V zgodny z HomeKit - PCB do projektu AVT 5713
- Umożliwia budowę dwukanałowego sterownika oświetlenia 230 V z Wi-Fi, obsługą lokalnego łącznika świecznikowego i integracją z Apple HomeKit przez Homebridge. Wersja A zawiera płytkę PCB.
Sterownik oświetlenia Wi-Fi 230 V zgodny z HomeKit - płytka drukowana do AVT5713
Płytka PCB do wykonania dwukanałowego sterownika oświetlenia 230 V z Wi-Fi i obsługą HomeKit przez Homebridge.
Sterownik Wi-Fi do oświetlenia domowego
AVT5713 to projekt sterownika oświetlenia zasilanego z sieci 230 V AC, przeznaczonego do zabudowy w instalacji domowej. Układ umożliwia zdalne sterowanie jednym lub dwoma punktami świetlnymi i może współpracować z klasycznym łącznikiem świecznikowym.
Sterownik wykorzystuje moduł ESP8266 12F i może zostać zintegrowany z aplikacją Dom firmy Apple przez Homebridge. Program obsługuje konfigurację Wi-Fi przez AsyncWiFiManager, a wyjścia przekaźnikowe sterują obwodami oświetlenia. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, moduł ESP8266, zasilacz AC/DC, przekaźniki, złącza, bezpiecznik, warystor i oprogramowanie trzeba przygotować osobno.
Karta techniczna
AVT5713
Sterownik oświetlenia 230 V AC z Wi-Fi, dwoma wyjściami przekaźnikowymi i możliwością integracji z Apple HomeKit przez Homebridge.
| Wersja | A - płytka PCB |
| Typ urządzenia | sterownik oświetlenia Wi-Fi do instalacji 230 V AC |
| Moduł sterujący | ESP8266 12F |
| Łączność | Wi-Fi 2,4 GHz, 802.11 b/g/n |
| Integracja smart home | Apple HomeKit przez Homebridge i plugin HTTP lightbulb |
| Liczba sterowanych punktów świetlnych | 1 lub 2 |
| Wyjścia wykonawcze | 2 wyjścia przekaźnikowe NO dla obwodów oświetlenia |
| Sterowanie lokalne | obsługa łącznika świecznikowego przez złącze X3 |
| Zasilanie | 230 V AC |
| Zasilanie elektroniki | zasilacz AC/DC 5 V oraz stabilizator 3,3 V dla ESP8266 |
| Konfiguracja Wi-Fi | AsyncWiFiManager; punkt AP i strona konfiguracyjna przy braku zapisanej sieci lub problemie z połączeniem |
| Webserwer | ESPAsyncWebServer, port 80, obsługa zapytań HTTP do sterowania i odczytu stanu |
| Przykładowe funkcje HTTP | włączanie, wyłączanie, odczyt stanu pierwszego i drugiego kanału oraz reset urządzenia |
| Przewody instalacyjne | złącza do przewodów typu drut 1,5 mm² |
| Montaż w puszce | puszka instalacyjna Ø60 mm lub Ø70 mm, przy zachowaniu miejsca i zasad bezpieczeństwa |
| Zabezpieczenia zasilania | bezpiecznik topikowy i warystor w torze zasilania |
| Płytka PCB | 50x48 mm |

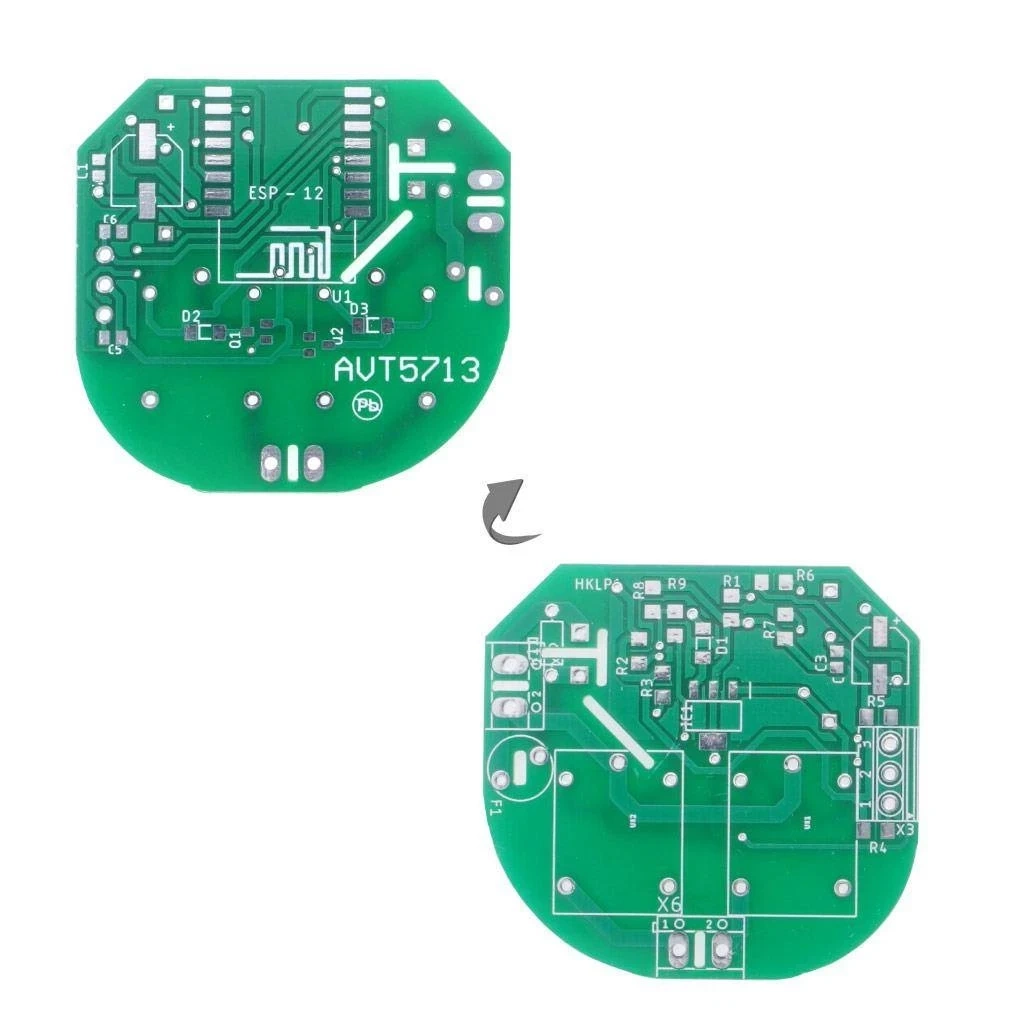

Wersja A - płytka PCB i wykaz elementów
AVT5713 A - płytka PCB. Elementy elektroniczne, moduł ESP8266 12F, zasilacz AC/DC, przekaźniki, bezpiecznik, warystor, złącza i oprogramowanie trzeba przygotować osobno.
| Rezystory SMD 1206 | R1, R3...R6, R9 - 4,7kΩ; R2, R7, R8 - 10kΩ |
| Kondensatory | C1, C3 - 100nF SMD0805; C2 - 100µF; C4 - 330...1000µF; C5, C6 - 1µF SMD0805 |
| Półprzewodniki i układy | D1...D3 - 1N4148 SMD; Q1, Q2 - BC817-25; IC1 - MCP1825S; U1 - ESP8266 12F |
| Zasilanie i zabezpieczenia | HKLP1 - HLK-PM01 5 V / 0,6 A; F1 - bezpiecznik topikowy szybki 500 mA / 250 VAC, raster 5,08 mm; R11 - warystor 275 VAC |
| Elementy wykonawcze i złącza | REL1, REL2 - SRD-05VDC-SL-C; X1, X2 - ARK 2/5,0 mm; X3 - ARK 3/2,54 mm |
Notes
Sterownik może pracować z jednym albo dwoma punktami świetlnymi. Nie ma konieczności podłączania obu wyjść, jeżeli instalacja ma sterować tylko jednym obwodem oświetlenia.
Do złącza X1 podłącza się zasilanie sieciowe: przewód neutralny i fazowy. Do złącza X2 doprowadzane są przewody fazowe sterowanych punktów świetlnych, a do X3 podłącza się łącznik świecznikowy z przewodem wspólnym COM.
Przy braku zapisanej sieci Wi-Fi albo problemie z połączeniem ESP8266 uruchamia własny punkt dostępowy i stronę konfiguracyjną. Konfiguracja odbywa się przez adres 192.168.4.1, a według programu strona konfiguracyjna jest dostępna przez ograniczony czas.
Integracja z HomeKit w tym projekcie wymaga mostka Homebridge, np. na Raspberry Pi, oraz konfiguracji pluginu HTTP lightbulb. Sterownik udostępnia funkcje HTTP, a Homebridge pośredniczy między nimi a aplikacją Dom.
Łącznik świecznikowy nie musi być specjalnym przyciskiem dzwonkowym. Oprogramowanie wykorzystuje bibliotekę AceButton, która pozwala obsługiwać zmiany stanu przycisków i redukuje wpływ drgań styków.
Uwaga: w układzie występuje napięcie sieciowe 230 V AC groźne dla życia.
Sterownik jest przeznaczony do instalacji oświetleniowej, dlatego montaż, podłączenie i testy w puszce instalacyjnej powinny wykonywać osoby z odpowiednimi kwalifikacjami. Należy zachować odstępy izolacyjne, właściwe zabezpieczenia, odpowiednie przekroje przewodów, prawidłową obudowę i pełne odłączenie zasilania przed pracami montażowymi.
Najczęściej zadawane pytania
Nie należy traktować go jako gotowego, certyfikowanego akcesorium HomeKit. Dokumentacja opisuje integrację przez Homebridge oraz plugin HTTP lightbulb, czyli mostek programowy pośredniczący między aplikacją Dom a funkcjami HTTP udostępnianymi przez ESP8266.
Tak. Dokumentacja wskazuje, że nie trzeba podłączać dwóch punktów świetlnych. Sterownik może pracować z jednym obwodem oświetlenia, a drugi kanał pozostaje wtedy niewykorzystany.
ESP8266 uruchomi własny punkt dostępowy i stronę konfiguracyjną. Użytkownik łączy się wtedy z siecią utworzoną przez sterownik, wchodzi na 192.168.4.1 i wpisuje dane docelowej sieci Wi-Fi. Pozwala to odzyskać sterowanie po zmianie routera, SSID lub hasła.
Oprogramowanie ESP8266 udostępnia adresy HTTP do włączenia, wyłączenia i odczytu stanu każdego kanału. Homebridge, po skonfigurowaniu pluginu HTTP lightbulb, wywołuje te adresy i prezentuje kanały jako akcesoria oświetleniowe w aplikacji Dom.
Lokalny łącznik pozwala sterować światłem również bez telefonu, aplikacji Dom albo połączenia z Homebridge. Program sprawdza stan dwóch wejść łącznika i przełącza odpowiednie kanały, dzięki czemu sterowanie lokalne i zdalne może działać równolegle.
