Klaskacz 230 V na dwa klaśnięcia z przekaźnikiem 450 W - PCB i mikroprocesor do projektu AVT 1835
- Włącznik dźwiękowy 230 V reaguje na dwa klaśnięcia i steruje odbiornikiem przez przekaźnik o obciążeniu około 450 W. Wersja A+ zawiera PCB i zaprogramowany ATtiny25(45); pozostałe elementy kompletujesz osobno.
Włącznik dźwiękowy 230 V na dwa klaśnięcia - płytka PCB i zaprogramowany mikrokontroler do AVT1835
Płytka PCB i zaprogramowany mikrokontroler do wykonania klaskacza sterującego odbiornikiem 230 V po dwóch klaśnięciach.
Klaskacz 230 V z reakcją na sekwencję dwóch dźwięków
AVT1835 to włącznik akustyczny, który przełącza wyjście po wykryciu dwóch odpowiednio silnych klaśnięć. Drugie klaśnięcie musi pojawić się w określonym oknie czasowym po pierwszym, co ogranicza przypadkowe zadziałanie od pojedynczych dźwięków.
Układ wykorzystuje mikrofon elektretowy, przedwzmacniacz na TL062, komparator oraz zaprogramowany mikrokontroler ATtiny25(45), który analizuje sekwencję impulsów i steruje przekaźnikiem. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1835
Włącznik akustyczny typu klaskacz do sterowania odbiornikiem 230 V po sekwencji dwóch klaśnięć.
| Kod projektu | AVT1835 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | włącznik dźwiękowy reagujący na podwójne klaśnięcie |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Wyjście | przekaźnik 230 VAC |
| Obciążenie | około 450 W |
| Mikrokontroler | ATtiny25(45), zaprogramowany do projektu |
| Tor audio | mikrofon elektretowy, TL062, komparator |
| Regulacja | czułość mikrofonu, potencjometr PR1 |
| Wejście dodatkowe | SW, symulacja podwójnego klaśnięcia |
| Płytka PCB | 104×37 mm |
Wersja

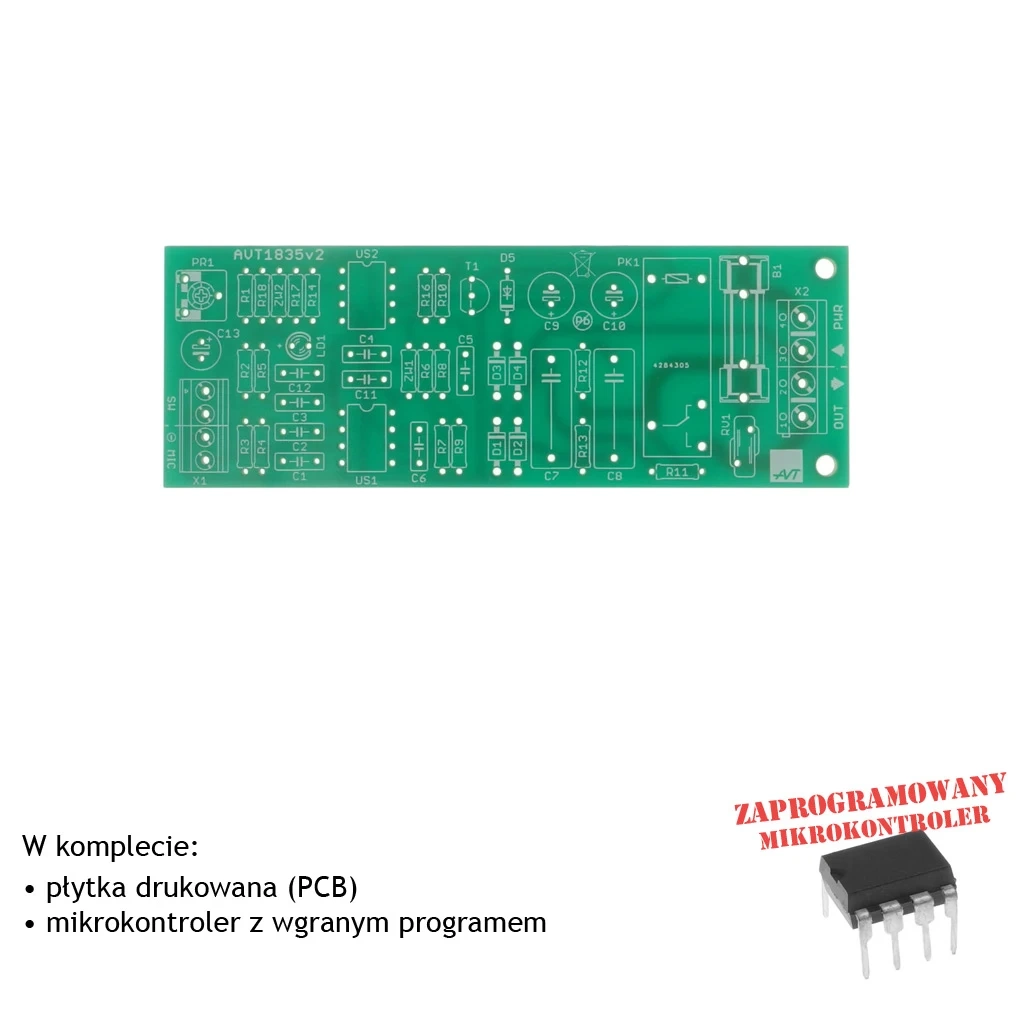

AVT1835 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25(45) z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- ZW1, ZW2: 0 Ω, zwora
- R1, R4, R14, R16, R18: 2,4 kΩ
- R2, R3, R5, R7–R10, R13: 1 MΩ
- R11, R12, R17: 220 Ω
- R6: 470 kΩ
- PR1: potencjometr montażowy 100 kΩ
- RV1: 7N391
- C1, C2, C4, C5, C11, C12: 100 nF
- C3, C6: 1 nF
- C7, C8: 470 nF / 400 V
- C9, C10, C13: 220 µF / 16 V
- LED1: dioda LED
- D1, D2: dioda Zenera 5,6 V
- D3, D4: 1N4007
- D5: 1N4148
- T1: BC548 lub podobny
- US1: TL062 lub podobny
- REL1: przekaźnik 5 V typu RM96
- F1: bezpiecznik 2 A + blaszki do druku
- MIC: mikrofon elektretowy
- MIC, SW: połączone złącze ARK350/2
- OUT, PWR: połączone złącze ARK500/2
Notes
Drugie klaśnięcie powinno nastąpić około 1…2 s po pierwszym. Dioda LED podpowiada właściwy moment na kolejne klaśnięcie i sygnalizuje aktywność układu.
Złącze SW pozwala podłączyć opcjonalny przycisk, który symuluje podwójne klaśnięcie i przełącza stan wyjścia.
Po podłączeniu zasilania wyjście zostaje załączone od razu. Dzięki temu moduł może pracować w istniejącym torze oświetlenia jako dodatkowe sterowanie klaskaniem.
Mikrofon elektretowy trzeba zamontować z zachowaniem polaryzacji i tak, aby nie dotykał bezpośrednio obudowy, ponieważ może to pogorszyć działanie układu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1835 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny25(45) przygotowany do projektu. Pozostałe elementy, w tym przekaźnik, mikrofon, TL062, elementy zasilacza beztransformatorowego, złącza, bezpiecznik i elementy bierne, trzeba skompletować osobno.
Nie. Przełączenie wyjścia wymaga sekwencji dwóch odpowiednio silnych klaśnięć lub podobnych krótkich dźwięków.
Tak. Czułość ustawia się potencjometrem PR1, a optymalne ustawienie mikrofonu trzeba dobrać do pomieszczenia.
Nie. Zasilacz jest beztransformatorowy, a układ nie jest separowany od sieci energetycznej, dlatego montaż i uruchomienie wymagają kwalifikacji.
Wyjście 230 VAC może sterować obciążeniem około 450 W. Dobór odbiornika, przewodów, bezpiecznika i obudowy musi uwzględniać bezpieczeństwo pracy z napięciem sieciowym.
