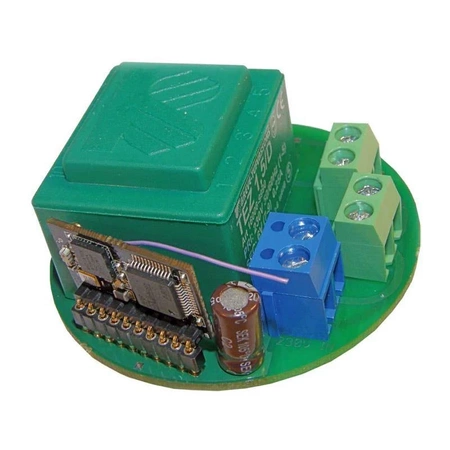

Sterownik oświetlenia z WiFi - PCB i mikroprocesor do projektu AVT 5530
- Pozwala regulować jasność dwóch kanałów oświetlenia z aplikacji Android przez Wi-Fi, także w typowej puszce instalacyjnej. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.
Sterownik oświetlenia z Wi-Fi – regulator natężenia światła AVT5530
Układ umożliwia bezprzewodową regulację jasności dwóch kanałów oświetlenia z poziomu smartfonu lub tabletu.
Regulator światła sterowany przez Wi-Fi
AVT5530 pozwala zbudować bezprzewodowy regulator natężenia oświetlenia do sterowania z aplikacji Android. Układ pracuje jako dwukanałowy ściemniacz fazowy, dzięki czemu można niezależnie regulować jasność dwóch obwodów oświetlenia.
Okrągła płytka Ø55 mm ułatwia montaż w typowej puszce instalacyjnej albo w puszce na ścianie. Sterownik komunikuje się przez moduł Wi-Fi ATNEL-WIFI232-T, a aplikacja udostępnia dwa suwaki do regulacji kanałów w zakresie 0…100%.
Karta techniczna
AVT5530
Dwukanałowy regulator natężenia oświetlenia z Wi-Fi, mikrokontrolerem ATmega8, modułem ATNEL-WIFI232-T, detekcją przejścia przez zero i wyjściami triakowymi do sterowania kompatybilnym oświetleniem sieciowym.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | regulator natężenia oświetlenia z Wi-Fi |
| Liczba kanałów | 2 niezależne kanały wyjściowe |
| Zakres regulacji | 0…100% mocy wyjściowej |
| Rozdzielczość regulacji fazowej | 200 kroków |
| Typ obciążenia | żarówka do 60 W lub inne źródło światła kompatybilne z regulatorami fazowymi |
| Sterowanie | aplikacja Android przez Wi-Fi |
| Komendy sterujące | out1?wartość, out2?wartość, AT+RST |
| Moduł Wi-Fi | ATNEL-WIFI232-T |
| Standard Wi-Fi | 2,4 GHz, b/g/n |
| Zasilanie modułu Wi-Fi | 3,3 V, chwilowo do około 250 mA |
| Interfejs modułu Wi-Fi | UART, komendy AT, tryb transparentny TCP/UDP |
| Parametry UART | 115,2 kb/s |
| Konfiguracja Wi-Fi | aplikacja ATB WiFi Config, tryb AP/STA |
| Antena | gniazdo antenowe modułu lub 3-centymetrowy odcinek przewodu w izolacji |
| Mikrokontroler | ATmega8 TQFP32, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | rezonator kwarcowy 11,0592 MHz |
| Język programu | C |
| Aktualizacja programu | zdalna aktualizacja przez bootloader po komendzie resetu programowego |
| Detekcja przejścia przez zero | zewnętrzne przerwanie INT0, zasilacz z transformatorem sieciowym |
| Elementy wykonawcze | triaki Z0103MN, kanały OUT1 i OUT2 |
| Izolacja sterowania triakami | optotriaki MOC3021 |
| Zasilacz pomocniczy | transformator sieciowy zalewany TEZ1.5/D/6V |
| Stabilizator modułu Wi-Fi | LM1117-3.3, SOT223 |
| Montaż | elementy SMD, dwustronna płytka okrągła |
| Miejsce montażu | typowa puszka instalacyjna przełącznika światła lub puszka na ścianie |
| Wymiary płytki PCB | Ø55 mm |
Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5530 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R4: 10 kΩ, SMD 0805
- R2: 1 kΩ, SMD 0805
- R3: 4,7 kΩ, SMD 0805
- R5, R7: 220 Ω, SMD 0805
- R6, R8: 560 Ω, SMD 0805
- R10: 10 kΩ, SMD 0805
- C1, C2, C6: 100 nF, SMD 0805
- C5, C8: 22 pF, SMD 0805
- C7: 10 nF, SMD 0805
- C3: 470 µF / 10 V, niski profil, przewlekany
- C4: 220 µF / 6,3 V, niski profil, przewlekany
- U1: LM1117-3.3, SOT223
- U2: ATmega8, TQFP32, zaprogramowany
- B1: mostek prostowniczy SMD
- D1: dioda prostownicza SMA
- T1: BC847
- OK1, OK2: MOC3021, SMD
- TR1, TR2: Z0103MN, SOT223
- Transformator sieciowy zalewany TEZ1.5/D/6V
- Q1: rezonator kwarcowy 11,0592 MHz, niski profil
- Mod_WiFi: moduł ATNEL-WIFI232-T
- X1, X2, X3: złącza ARK2
- Podstawka lub złącze pod moduł Wi-Fi
- Przewód w izolacji około 3 cm jako antena modułu Wi-Fi
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega8 do podstawowego uruchomienia regulatora.
Przed włożeniem modułu Wi-Fi do podstawki trzeba sprawdzić napięcie zasilania modułu. Pomiędzy właściwymi wyprowadzeniami powinno być 3,3 V.
Oprogramowanie współpracuje z modułem ATNEL-WIFI232-T dystrybuowanym przez Atnel. Moduły pochodzące z innych źródeł mogą nie działać prawidłowo z powodu innego firmware modułu Wi-Fi.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8. Pozostałe elementy trzeba skompletować osobno.
To dwukanałowy regulator natężenia oświetlenia sterowany przez Wi-Fi. Pozwala regulować jasność dwóch kanałów z aplikacji Android.
Tak. Płytka ma kształt koła o średnicy Ø55 mm, co ułatwia montaż w typowej puszce przełącznika światła albo w puszce na ścianie.
Układ jest przeznaczony do żarówek o mocy do 60 W lub innych źródeł światła kompatybilnych z regulatorami fazowymi. Nie każde źródło LED lub zasilacz LED nadaje się do takiego sterowania.
Projekt przewiduje moduł ATNEL-WIFI232-T. Oprogramowanie współpracuje z modułami dystrybuowanymi przez firmę Atnel; moduły z innym firmware mogą nie działać prawidłowo.
Tak. Moduł Wi-Fi trzeba skonfigurować do pracy w sieci, między innymi przez aplikację ATB WiFi Config i ustawienie trybu AP/STA oraz danych dostępu do sieci.
Nie. Układ pracuje z napięciem sieciowym 230 VAC i powinien być montowany oraz uruchamiany wyłącznie przez osoby mające doświadczenie z instalacjami sieciowymi i elektroniką zasilaną z 230 VAC.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Moduł Wi-Fi, transformator, triaki, optotriaki, złącza, elementy SMD, kondensatory, rezystory i pozostałe podzespoły trzeba dobrać osobno według wykazu.
