Programowany sterownik LED 8-kanałowy 12 V - PCB i mikroprocesor do projektu AVT 1881

Name: Programowany sterownik LED 8-kanałowy 12 V - PCB i mikroprocesor do projektu AVT 1881
Brand: AVT Kits
SKU: AVT1881
Price: 26.0 PLN
Availability: InStock
Rating: 5.0 (1 reviews)

5.00/5.00opinie: 1

Sterownik LED 8-kanałowy zapisuje własną sekwencję do 124 kroków. AVT1881 A+ zawiera PCB i zaprogramowany ATtiny2313; elementy kompletujesz osobno.

Wersja

Rozmiar

uniwersalny

Dostępny

26,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1881 A+

Marka:

AVT Kits

EAN:

5903890027469

Sterownik sekwencji LED 8-kanałowy - płytka PCB i zaprogramowany mikrokontroler do AVT1881

Płytka PCB i zaprogramowany ATtiny2313 do wykonania programowanego sterownika LED z 8 wyjściami i pamięcią EEPROM.

Własne efekty świetlne bez pisania programu

AVT1881 umożliwia zaprogramowanie własnej sekwencji świetlnej na 8 wyjściach. Każdy krok ustawia się przełącznikiem DIP SWITCH, zatwierdza przyciskiem S1 i zapisuje w pamięci EEPROM mikrokontrolera.

Sterownik może odtworzyć sekwencję jednorazowo albo w pętli, a prędkość zmian reguluje się przyciskami UP/DOWN w 27 krokach. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny2313 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.

8 wyjść LED sterowanie diodami LED albo układami wykonawczymi

124 kroki EEPROM zapis własnej sekwencji i odtwarzanie w pętli lub raz

PCB 43×99 mm płytka z DIP SWITCH i ośmioma wyjściami OUT

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1881

Programowany sterownik LED z 8 wyjściami, pamięcią EEPROM i ręcznym tworzeniem sekwencji świetlnych.

Kod projektu	AVT1881
Wersja	A+ – płytka PCB + zaprogramowany mikrokontroler
Funkcja	programowanie i odtwarzanie sekwencji świetlnych
Liczba wyjść	8 kanałów OUT1–OUT8
Obciążalność wyjścia	200 mA na kanał
Liczba kroków programu	maksymalnie 124 kroki
Pamięć ustawień	EEPROM mikrokontrolera
Prędkość odtwarzania	27 kroków, od 0,05 s do 30 s/krok
Zasilanie	12 V DC
Układ wyjściowy	ULN2803A
Mikrokontroler	ATtiny2313, zaprogramowany do projektu
Płytka PCB	43×99 mm

Pobierz dokumentację PDF

Wersja

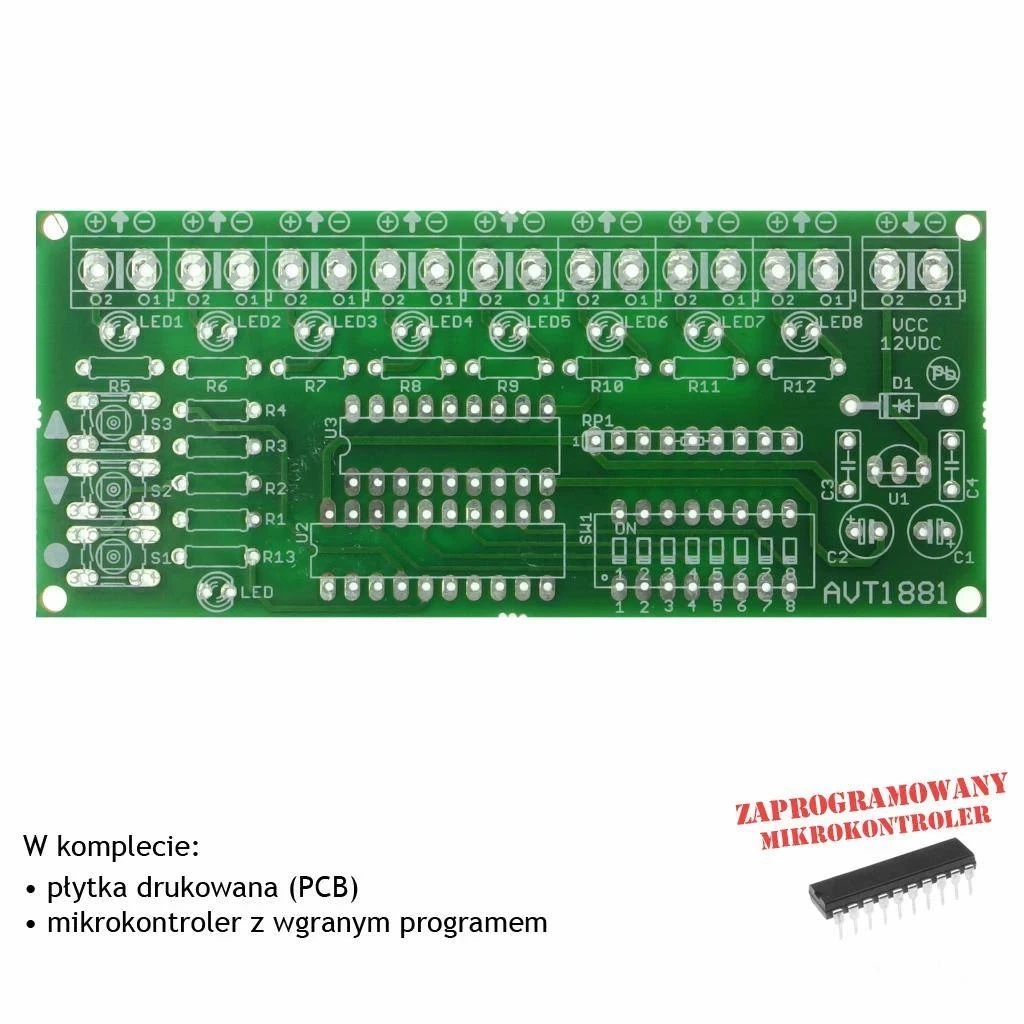

AVT1881 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny2313 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.

Elementy do skompletowania osobno

R1–R4: 4,7 kΩ
R5–R13: 1 kΩ
RP1: drabinka rezystorowa 8×1 kΩ
C1, C2: 100 µF / 16 V
C3, C4: 100 nF
D1: 1N4007
LED, LED1–LED8: dioda LED 3 mm
U1: 78L05
U3: ULN2803A
SW1: DIP SWITCH 8 sekcji
OUT1–OUT8, 12VDC: złącza DG301-5,0
S1–S3: przycisk mikroswitch

Notes

Wejście w tryb programowania następuje po przytrzymaniu S1. Kombinację aktywnych wyjść ustawia się przełącznikiem SW1 i zapisuje przyciskiem S1.

Zakończenie programowania przyciskiem S2 wybiera odtwarzanie w pętli, a S3 odtwarzanie jednorazowe.

W normalnej pracy S1 odtwarza sekwencję od początku, S2 zmniejsza prędkość, a S3 ją zwiększa.

Do wyjść OUT można podłączyć diody LED lub układy wykonawcze, np. przekaźniki, z zachowaniem limitu 200 mA na kanał.

Uwaga: przed podłączeniem sprawdź polaryzację zasilania 12 V DC oraz prąd obciążenia każdego kanału. Przekroczenie 200 mA na wyjście może uszkodzić ULN2803A albo element wykonawczy.

Najczęściej zadawane pytania

Co zawiera wersja AVT1881 A+?

AVT1881 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny2313. Pozostałe elementy, w tym ULN2803A, DIP SWITCH, LED-y, złącza i przyciski, trzeba skompletować osobno.
