Włącznik zmierzchowy - automat do sterowania oświetleniem - PCB do projektu AVT 1460

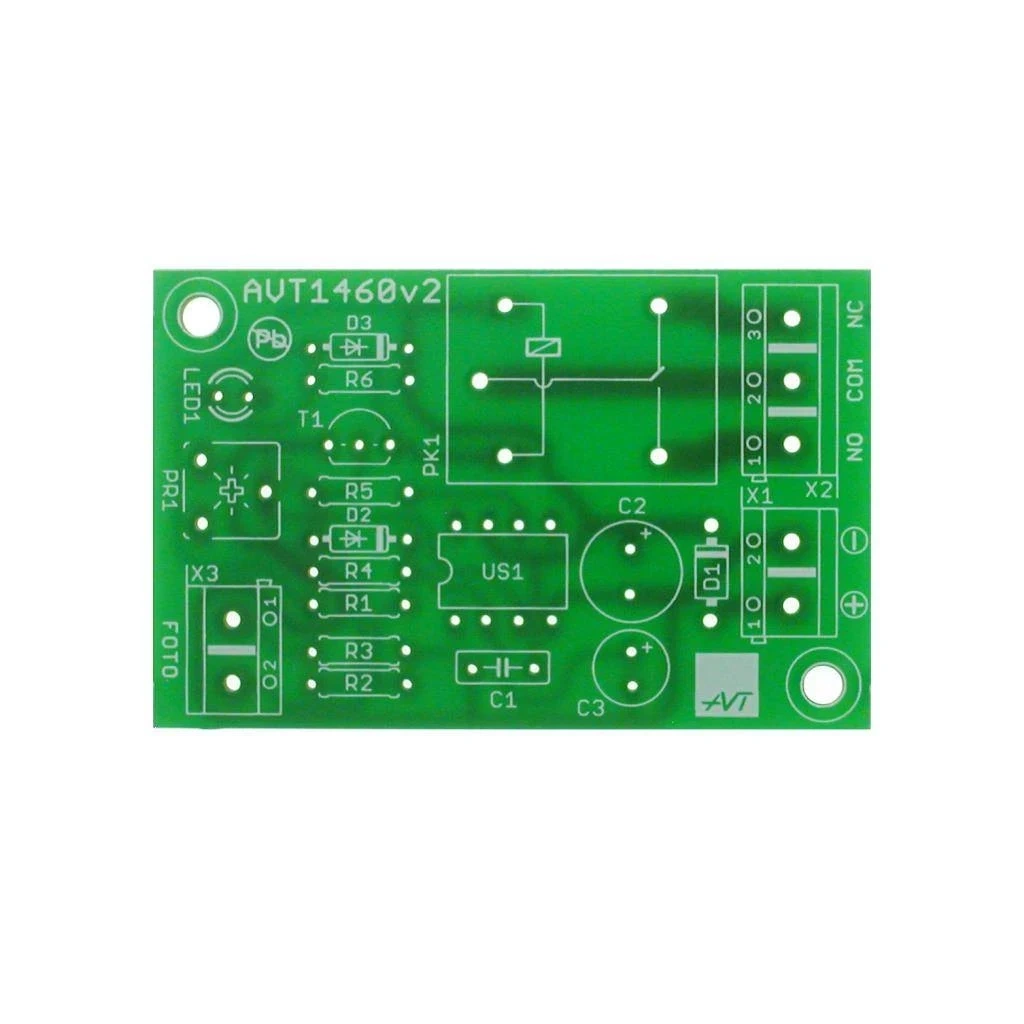

- Automatyzuj włączanie oświetlenia po zmroku i wyłączanie o świcie. AVT1460 A to płytka PCB włącznika zmierzchowego; elementy kompletujesz osobno.
Włącznik zmierzchowy - automat do sterowania oświetleniem - płytka PCB do AVT1460
Pozwala zbudować włącznik zmierzchowy do automatycznego załączania oświetlenia po spadku poziomu światła.
Automatyczne sterowanie światłem po zmroku
AVT1460 to włącznik zmierzchowy reagujący na spadek natężenia światła. Po zapadnięciu zmroku układ załącza przekaźnik, dzięki czemu może sterować oświetleniem ogrodu, podwórka, wejścia, klatki schodowej albo innym obwodem wymagającym pracy zależnej od oświetlenia otoczenia.
Próg zadziałania ustawia się potencjometrem montażowym PR1, a fotorezystor pełni funkcję czujnika światła. Układ ma histerezę i opóźnienie ograniczające przypadkowe przełączanie przy granicznym poziomie oświetlenia. Wersja A obejmuje samą płytkę PCB; fotorezystor, przekaźnik, wzmacniacz operacyjny, złącza i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1460
Włącznik zmierzchowy z fotorezystorem, regulacją progu zadziałania, histerezą i wyjściem przekaźnikowym.
| Wersja | A – płytka drukowana PCB |
| Funkcja | automatyczne załączanie po zmroku i wyłączanie po rozjaśnieniu |
| Czujnik światła | fotorezystor |
| Regulacja | płynna regulacja progu zadziałania potencjometrem PR1 |
| Histereza | tak, ogranicza oscylacje przy granicznym poziomie oświetlenia |
| Element wykonawczy | przekaźnik |
| Obciążenie styków | 8 A / 230 VAC |
| Sygnalizacja | dioda LED |
| Zasilanie | 12–15 VDC |
| Płytka PCB | 37×57 mm |
Wersja
AVT1460 A – płytka PCB. Elementy elektroniczne, fotorezystor, przekaźnik, złącza i pozostałe komponenty z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 150 kΩ
- R2: 47 kΩ
- R3: 62 kΩ
- R4: 330 kΩ
- R5: 1,5 kΩ
- R6: 1 kΩ
- FR: fotorezystor
- PR1: potencjometr montażowy 100 kΩ
- C1: 100 nF
- C2: 220 µF
- C3: 100 µF
- D1: 1N4007 lub podobna
- D2, D3: 1N4148 lub podobna
- D4: dioda LED, kolor dowolny
- T1: BC557 lub BC558
- U1: TL081, TL061 lub TL071
- X1, X3: złącze śrubowe 2-pin
- X2: złącze śrubowe 3-pin
- PK1: przekaźnik
Notes
Fotorezystor warto zamontować tak, aby mierzył światło otoczenia, a nie światło włączanej lampy. Nieprawidłowe umieszczenie czujnika może powodować niepożądane przełączanie lub pracę przy niewłaściwym progu.
Próg zadziałania ustawia się potencjometrem PR1. Histereza i opóźnienie w układzie pomagają ograniczyć przypadkowe oscylacje, gdy poziom oświetlenia znajduje się blisko granicy przełączania.
Styki przekaźnika NO, COM i NC pozwalają dobrać sposób pracy do aplikacji. Można wykorzystać zarówno załączanie o zmroku, jak i odwrócone działanie obwodu, zależnie od podłączenia obciążenia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1460 A zawiera wyłącznie płytkę PCB do projektu włącznika zmierzchowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do automatycznego sterowania obwodem zależnie od poziomu światła, np. do włączania lampy po zmroku i wyłączania jej po rozjaśnieniu.
Tak. Próg zadziałania reguluje się potencjometrem montażowym PR1, co pozwala dopasować czułość do miejsca montażu fotorezystora.
Styki przekaźnika mają obciążalność 8 A / 230 VAC, ale zastosowanie z napięciem sieciowym wymaga odpowiedniej obudowy, izolacji, zabezpieczeń i kwalifikacji do pracy z 230 VAC.
