MaxSter sterownik oświetlenia 10-kanałowy - PCB i mikroprocesor do projektu AVT 2986
- Steruje oświetleniem z komputera, pilota RC5 lub wejścia zewnętrznego, obsługując 10 kanałów ściemniania i 4 przekaźniki. Wersja A+ zawiera PCB i zaprogramowany mikrokontroler.
MaxSter sterownik oświetlenia – 10-kanałowy ściemniacz AVT2986
Układ umożliwia sterowanie oświetleniem z komputera, pilota RC5 albo zewnętrznego źródła sygnału.
Sterownik oświetlenia z regulacją fazową i scenami świetlnymi
AVT2986 MaxSter pozwala zbudować rozbudowany sterownik oświetlenia z 10 kanałami ściemniania oraz 4 kanałami przekaźnikowymi. Jasność kanałów triakowych regulowana jest metodą fazową, z wykorzystaniem detekcji przejścia napięcia sieci przez zero.
Projekt sprawdza się w instalacjach dekoracyjnych, scenicznych i warsztatowych, w których potrzebne jest sterowanie wieloma punktami światła. Kanałami można sterować z programu komputerowego przez RS232, z pilota RC5 albo z dodatkowego wejścia zewnętrznego, na przykład klaskacza.
Karta techniczna
AVT2986
Komputerowy sterownik oświetlenia MaxSter z 10 kanałami regulacji fazowej, 4 kanałami przekaźnikowymi, obsługą RS232, RC5 i zewnętrznego wejścia sterującego.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | sterownik oświetlenia / ściemniacz wielokanałowy |
| Kanały ściemniania | 10 kanałów, regulacja fazowa K1-K10 |
| Kanały przekaźnikowe | 4 kanały włącz/wyłącz |
| Sterowanie z komputera | program MaxSter przez RS232 |
| Sterowanie pilotem | standard RC5, odbiornik TSOP1736 lub zamiennik |
| Sterowanie zewnętrzne | wejście dla klaskacza lub innego źródła sygnału TTL |
| Sceny świetlne | zapamiętywanie i odtwarzanie 10 scen |
| Sterowanie globalne | możliwość sterowania kilkoma kanałami jednym suwakiem |
| Mikrokontroler | ATmega16 16PU, zaprogramowany w wersji A+ |
| Taktowanie | kwarc 16 MHz |
| Interfejs komunikacyjny | MAX232, konwersja RS232-TTL |
| Detekcja przejścia przez zero | LTV814 |
| Elementy wykonawcze ściemniacza | BT136 + MOC3020, 10 kanałów |
| Przekaźniki | HF115F, 4 sztuki |
| Zasilanie części przekaźnikowej | 12 V |
| Zasilanie logiki | 5 V |
| Zasilanie sterownika | bezpośrednio z sieci 230 VAC |
| Transformator z dokumentacji | V42AJ-15A5P7 lub inny 12 V / 15 V do druku |
| Wymiary płytki PCB | 196×112 mm |

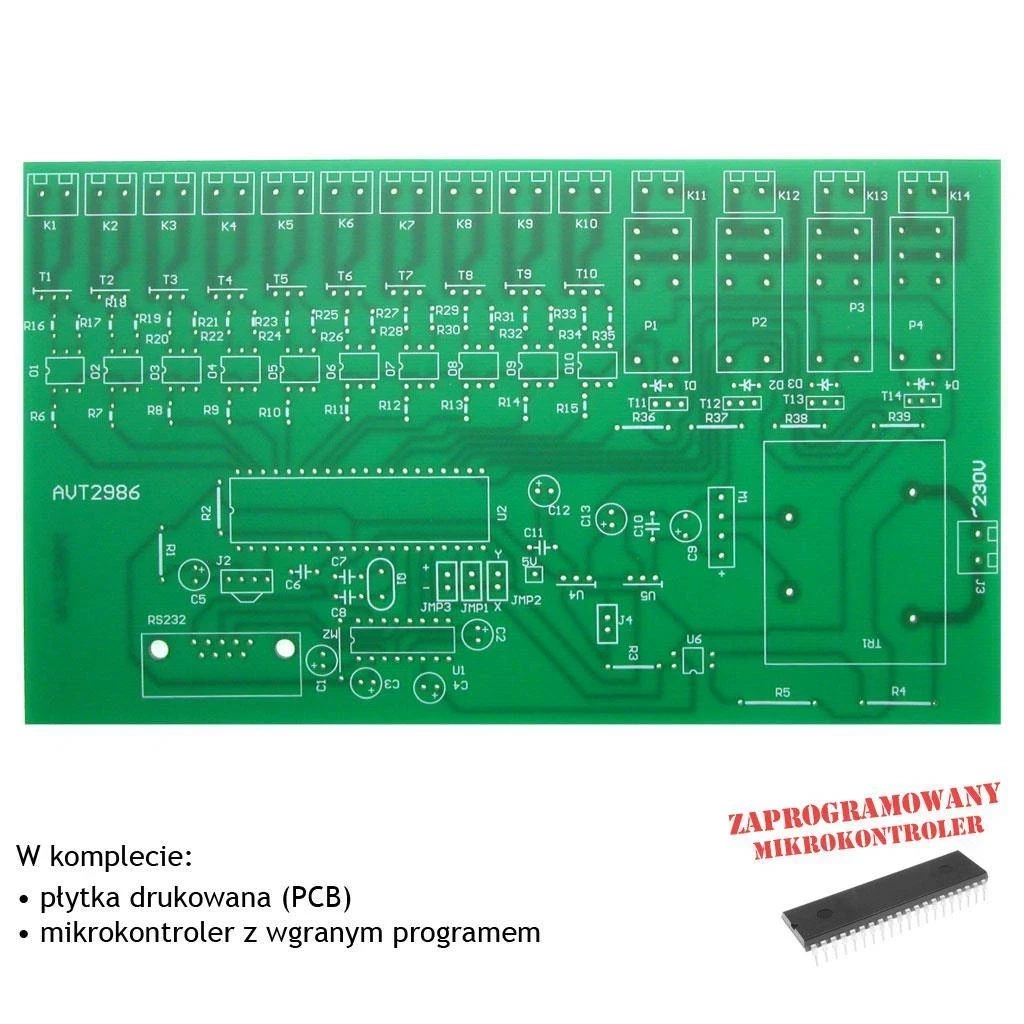

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT2986 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega16 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 220 Ω
- R2, R3: 4,7 kΩ
- R4, R5: 100 kΩ / 0,5 W
- R6-R15: 240 Ω
- R16-R35: 220 Ω
- R36-R39: 1 kΩ
- C1-C4: 1 µF / 10 V
- C5: 100 µF / 10 V
- C6: 10 nF
- C7, C8: 33 pF
- C9: 1000 µF / 25 V
- C10, C11: 100 nF
- C12: 100 µF / 10 V
- C13: 100 µF / 16 V
- D1-D4: 1N4001
- T1-T10: BT136
- T11-T14: BC548B
- O1-O10: MOC3020
- J2: TSOP1736 lub zamiennik
- U1: MAX232
- U2: ATmega16 16PU
- U3: LM7805
- U4: LM7812
- U5: LTV814
- Q1: kwarc 16 MHz
- P1-P4: HF115F
- JMP1-JMP3: złącze goldpin
- K1-K14, J2, J3: złącza śrubowe, raster 5,08 mm
- TR1: transformator zalewany do druku V42AJ-15A5P7
- M1: mostek prostowniczy płaski KBP-08
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega16 do podstawowego uruchomienia projektu.
Kanały triakowe służą głównie do sterowania oświetleniem. Przy obciążeniach powyżej 1 A dokumentacja zaleca zastosowanie radiatora, z zachowaniem izolacji obudów triaków.
Sterownik musi być zasilany z tej samej fazy, z której zasilane są odbiorniki podłączone do triaków. Do sterowania innymi urządzeniami niż oświetlenie przewidziane są kanały przekaźnikowe.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega16. Pozostałe elementy trzeba skompletować osobno.
Sterownik obsługuje 10 kanałów ściemniania z regulacją fazową oraz 4 kanały przekaźnikowe typu włącz/wyłącz.
Tak. Oprócz sterowania przez program MaxSter i RS232 układ może reagować na pilota RC5 oraz zewnętrzne źródło sygnału, na przykład klaskacz.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Triaki, optotriaki, przekaźniki, transformator, złącza, elementy bierne i pozostałe podzespoły należy dobrać osobno według wykazu.
Tak. Sterownik pracuje z obwodami 230 VAC, dlatego montaż i uruchomienie wymagają kwalifikacji oraz zachowania zasad bezpieczeństwa przy napięciu niebezpiecznym.
