Sterownik oświetlenia sufitu LED i halogenów - PCB i mikroprocesor do projektu AVT 5336
- Steruje taśmami LED, gwiaździstym niebem, białymi LED i lampami halogenowymi 230 V z pilota RC5 lub przełączników. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.
Sterownik oświetlenia sufitu LED i halogenów – kontroler RC5 AVT5336
Układ steruje dekoracyjnym oświetleniem sufitu: taśmami LED, punktami LED, efektem gwiazd i lampami halogenowymi.
Kontroler efektowego oświetlenia sufitu
AVT5336 pozwala zbudować sterownik rozbudowanego oświetlenia sufitowego. Układ obsługuje taśmy LED 12 V, białe diody LED, efekt „gwiaździstego nieba” oraz lampy halogenowe 230 V sterowane przez zewnętrzny moduł triakowy.
Projekt sprawdza się przy budowie dekoracyjnego oświetlenia pokoju, sypialni lub sufitu podwieszanego. Sterowanie może odbywać się z pilota RC5 albo z klasycznych przełączników podtynkowych, a po zaniku i powrocie zasilania sterownik automatycznie wyłącza lampy.
Karta techniczna
AVT5336

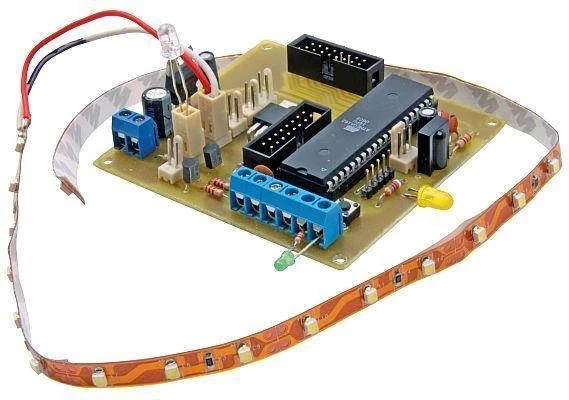

Sterownik oświetlenia sufitu z mikrokontrolerem ATmega162, odbiornikiem RC5, wyjściem PWM do taśm LED, kanałami do diod LED oraz modułem wykonawczym z triakami.
| Wersja | A+ – płytki PCB + zaprogramowany mikrokontroler |
| Typ projektu | sterownik oświetlenia sufitu |
| Główne funkcje | taśmy LED 12 V, białe LED, gwiaździste niebo, lampy halogenowe 230 V przez moduł triakowy |
| Sterowanie użytkownika | pilot RC5 lub 4 przełączniki podtynkowe |
| Odbiornik podczerwieni | TSOP1736, nośna 36 kHz |
| Mikrokontroler | ATmega162, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | kwarc 16 MHz |
| Oprogramowanie | Bascom AVR |
| Pamięć programu mikrokontrolera | 16 kB, z rezerwą na rozbudowę efektów |
| Zasilanie sterownika | 12 V DC, zasilacz impulsowy 12 V / 60 W |
| Stabilizator logiki | 7805 |
| Wyjście taśmy LED | PWM przez tranzystor IRF1405 |
| Taśma LED w projekcie modelowym | około 10 m białej listwy LED SMD, podzielonej na odcinki |
| Białe diody LED | 6 diod LED w obudowach do montażu przewlekanego, sterowanych z układu |
| Moduły gwiazd LED | 2 moduły wykonawcze; każdy może sterować do 32 diod LED |
| Gwiaździste niebo w projekcie modelowym | 40 niebieskich diod LED w 8 niezależnych kanałach |

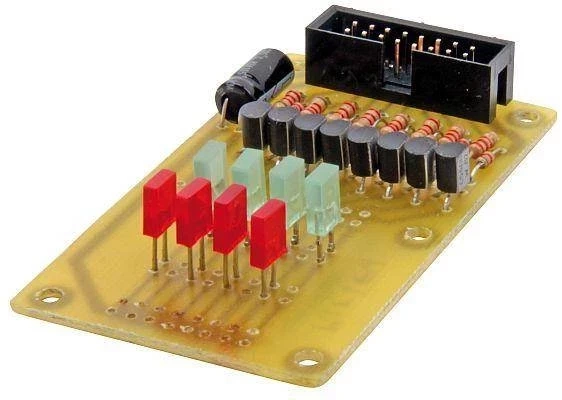

| Moduł LED | moduł wykonawczy do sterowania diodami efektowymi |

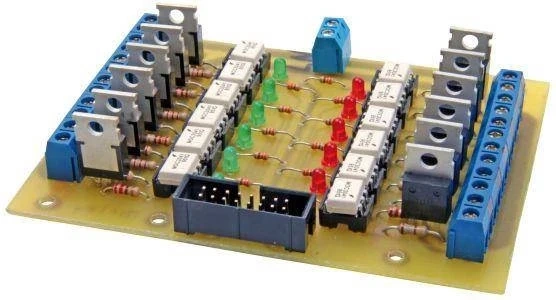

| Moduł triakowy | 12 kanałów z triakami BT136-600E i optotriakami MOC3041 |
| Lampy halogenowe | sekwencyjne załączanie do 12 lamp 230 V AC przez moduł triakowy |
| Maksymalny prąd kanału triakowego | do 4 A na kanał wykonawczy |
| Izolacja sterowania triakami | optotriaki MOC3041 |
| Zachowanie po zaniku zasilania | automatyczne wyłączenie lamp po powrocie napięcia |
| Interfejs dodatkowy | UART / RS232 wyprowadzony na złącze, niewykorzystany w projekcie modelowym |
| Wymiary płytek PCB | sterownik 78×85 mm, moduł LED 74×42 mm, moduł triakowy 106×83 mm |

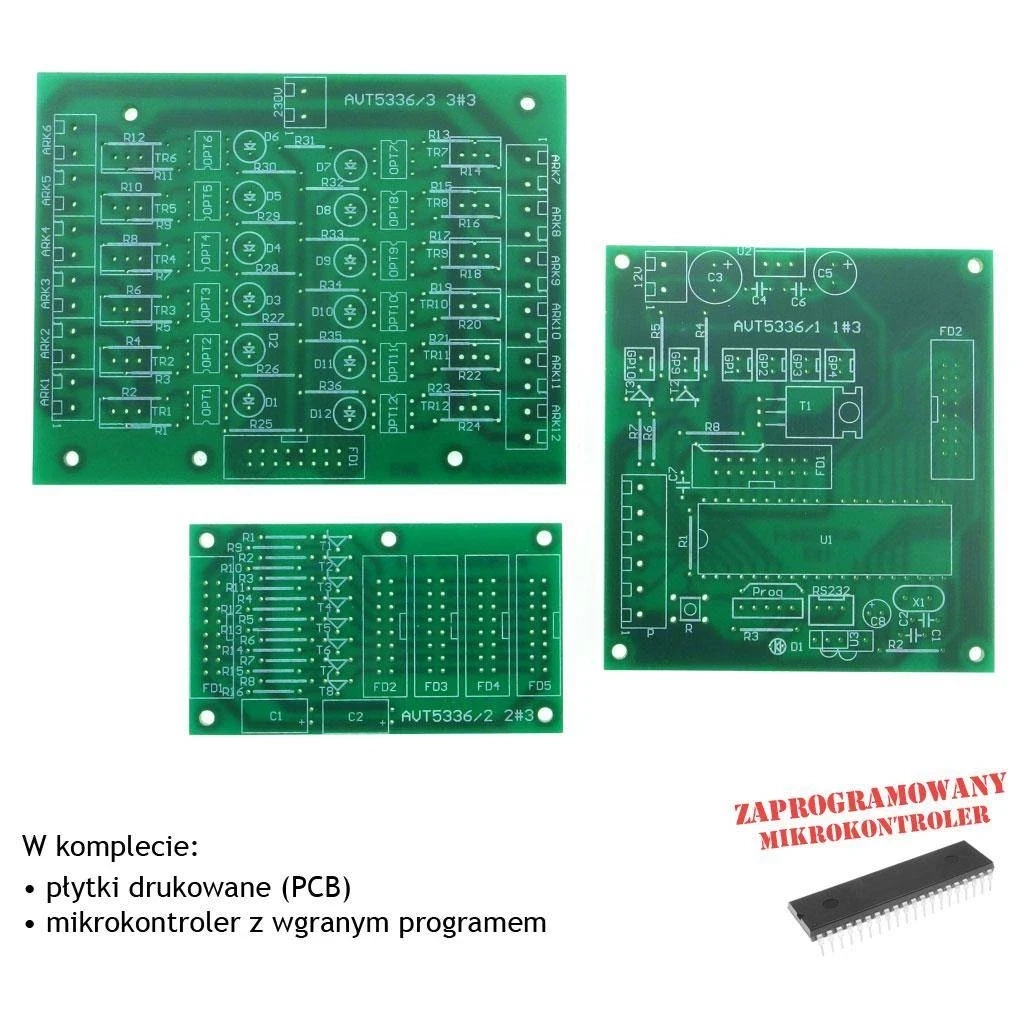

Wersja A+ – płytki PCB i zaprogramowany mikrokontroler
AVT5336 A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATmega162 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
Sterownik:
- R4, R5: 1 kΩ
- R6, R7: 2,2 kΩ
- R1, R8: 10 kΩ
- R2: 220 Ω
- R3: 470 Ω
- C1, C2: 22 pF
- C4, C6, C7: 100 nF
- C5: 47 µF / 16 V
- C8: 100 µF / 16 V
- C3: 220 µF / 25 V
- D1: dioda LED
- T2, T3: BC547B
- T1: IRF1405
- U1: ATmega162, zaprogramowany
- U2: 7805
- U3: TSOP1736
- FD1, FD2: FD16
- GP1-GP4, GP9, GP10: GW02 / złącze SIP2
- RS232: GW-03 / złącze SIP3
- 12 V, P: złącze ARK2
- Prog: listwa goldpin
- RST: przycisk
- X1: kwarc 16 MHz
Moduł sterujący LED:
- R1-R8: 1 kΩ
- R9-R16: 2,2 kΩ
- C1, C2: 100 µF / 25 V
- T1-T8: BC547B
- FD1-FD5: FD16
Moduł z triakami:
- R1-R24: 180 Ω
- R25-R36: 330 Ω
- D1-D12: diody LED
- TR1-TR12: BT136-600E
- OPT1-OPT12: MOC3041
- FD1: FD16
- ARK1-ARK12, 230 V: podwójne złącza śrubowe ARK2
Przykładowe elementy oświetlenia:
- 40 szt. niebieskich diod LED z oprawkami
- 6 szt. białych diod LED z oprawkami
- 1 szt. listwa LED / taśma LED
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega162 do podstawowego uruchomienia sterownika.
Projekt wykorzystuje trzy płytki: płytkę sterownika 78×85 mm, moduł sterujący LED 74×42 mm oraz moduł triakowy 106×83 mm. Taki podział ułatwia oddzielenie logiki 12 V od modułów wykonawczych i rozmieszczenie elementów w zabudowie sufitu.
Sterownik jest zasilany na stałe z zasilacza 12 V, dzięki czemu można włączyć światło z pilota w dowolnym momencie. Przełączniki podtynkowe zwierają wejścia sterownika do masy, dlatego nie należy doprowadzać do tych wejść napięcia sieciowego.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Wersja A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATmega162. Pozostałe elementy trzeba skompletować osobno.
Projekt obejmuje trzy płytki PCB: sterownik 78×85 mm, moduł LED 74×42 mm oraz moduł triakowy 106×83 mm.
Układ może sterować taśmami LED 12 V, białymi diodami LED, niebieskimi diodami tworzącymi efekt gwiazd oraz lampami halogenowymi 230 V przez zewnętrzny moduł triakowy.
Tak. Sterownik obsługuje pilota pracującego w kodzie RC5, a odbiornikiem podczerwieni jest TSOP1736.
Tak. Do wejść sterownika można podłączyć cztery klasyczne przełączniki podtynkowe zwierające odpowiednie wejścia do masy. Nie wolno podawać na te wejścia napięcia sieciowego.
Nie. Program zapewnia automatyczne wyłączenie lamp po zaniku i powrocie napięcia zasilania, co ogranicza ryzyko przypadkowego włączenia oświetlenia.
Nie. To wersja A+, czyli płytki PCB i zaprogramowany mikrokontroler. Odbiornik IR, stabilizator, tranzystory, złącza, moduły wykonawcze LED i triakowe, elementy bierne, diody LED, taśmy LED oraz pozostałe podzespoły trzeba dobrać osobno według wykazu.
