Sterownik płynnego oświetlenia kabiny samochodu 12V - PCB do projektu AVT 722
- Sterownik płynnego oświetlenia kabiny rozjaśnia lampkę po otwarciu drzwi i stopniowo wygasza ją po ich zamknięciu. AVT722 A zawiera płytkę PCB, a elementy elektroniczne należy skompletować osobno.

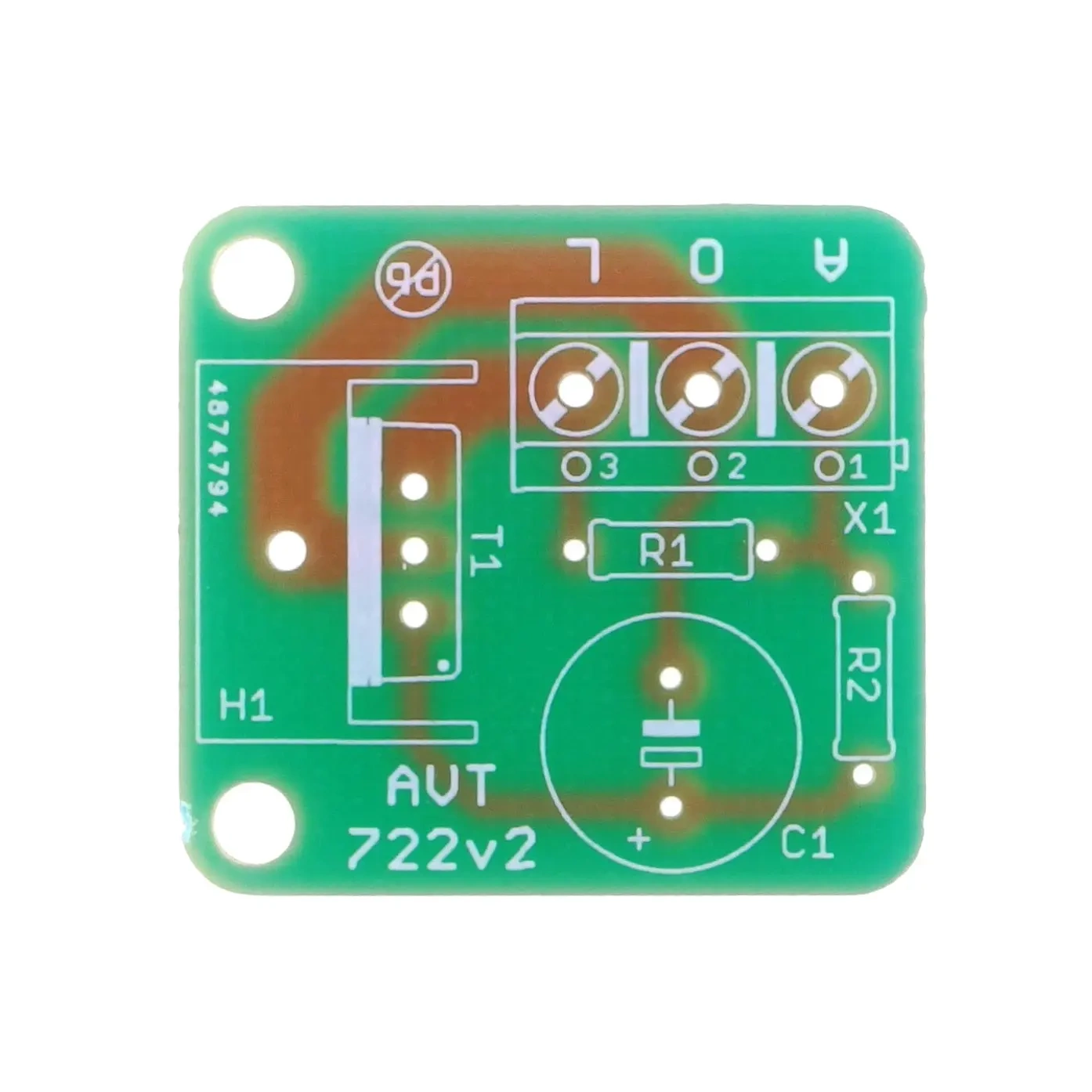

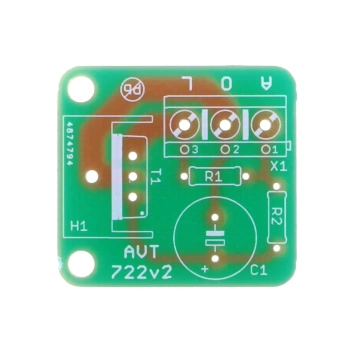

Płynne rozjaśnianie i wygaszanie lampki kabiny - płytka PCB do AVT722
Płytka PCB do wykonania sterownika oświetlenia wnętrza samochodu z miękkim startem i opóźnionym wygaszaniem.
Komfortowe sterowanie lampką po otwarciu i zamknięciu drzwi
AVT722 steruje oświetleniem kabiny samochodu w sposób płynny. Po otwarciu drzwi lampka rozjaśnia się od zera do pełnej jasności, a po zamknięciu drzwi stopniowo gaśnie.
Układ współpracuje z fabrycznym stykiem drzwiowym zwierającym do masy i jest przeznaczony do pojazdów z instalacją 12 V oraz „minusem” na masie. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT722
Sterownik lampki kabiny samochodu z tranzystorem BD650, płynnym rozjaśnianiem i stopniowym wygaszaniem po zmianie stanu styku drzwiowego.
| Kod projektu | AVT722 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | sterownik oświetlenia kabiny samochodu |
| Funkcja | płynne rozjaśnianie i wygaszanie lampki po otwarciu lub zamknięciu drzwi |
| Instalacja pojazdu | 12 V, minus na masie |
| Sterowanie | fabryczny styk drzwiowy zwierający do masy |
| Element wykonawczy | tranzystor BD650 lub podobny |
| Podłączenie | złącze ARK3/500 albo punkty A, L, O na płytce |
| Wymiary płytki PCB | 27×29 mm |
Wersja
AVT722 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 1 kΩ
- R2: 2,2 kΩ
- C1: 1000 µF / 16 V
- T1: BD650 lub inny podobny
- H1: radiator + elementy montażowe
- X1: ARK3/500
Notes
Układ należy włączyć w instalację lampki kabiny zgodnie z punktami A, L i O. Masa sterująca jest pobierana z karoserii pojazdu.
Podczas rozjaśniania i wygaszania tranzystor T1 może się silnie nagrzewać, szczególnie przy lampce o mocy około 10 W. Radiator jest elementem wymaganym dla bezpiecznej pracy tranzystora.
Przy montażu należy zwrócić uwagę na biegunowość kondensatora elektrolitycznego C1 oraz wyprowadzenia tranzystora BD650.
Uwaga: AVT722 wymaga ingerencji w instalację elektryczną pojazdu 12 V. Przed montażem należy odłączyć zasilanie, sprawdzić biegunowość, połączenie z masą karoserii, poprawność styku drzwiowego i zabezpieczenie przewodów przed zwarciem.
Najczęściej zadawane pytania
AVT722 A zawiera wyłącznie płytkę PCB do projektu sterownika oświetlenia kabiny. Elementy elektroniczne z wykazu należy skompletować osobno.
Do wykonania sterownika, który płynnie rozjaśnia lampkę kabiny po otwarciu drzwi i stopniowo ją wygasza po zamknięciu.
Nie. Układ działa analogowo na tranzystorze, rezystorach i kondensatorze.
Do instalacji 12 V w pojazdach z „minusem” na masie i stykiem drzwiowym zwierającym do masy.
Tak. Podczas zmian jasności tranzystor BD650 może się nagrzewać, dlatego należy zastosować niewielki radiator.
