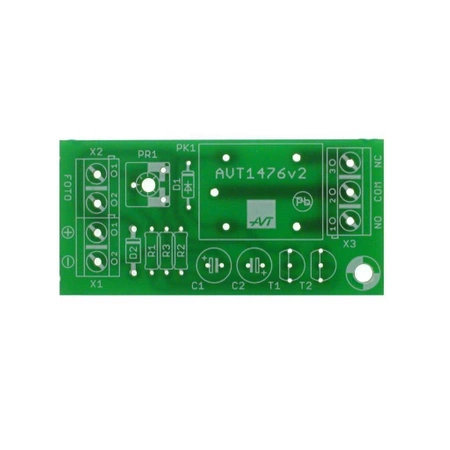

Automatyczny włącznik zmierzchowy - przekaźnikowy sterownik oświetlenia - PCB do projektu AVT 1476
- Automatyzuj włączanie oświetlenia po zmroku dzięki prostemu układowi z fotorezystorem i przekaźnikiem. AVT1476 A to płytka PCB; elementy kompletujesz osobno.
Automatyczny włącznik zmierzchowy - przekaźnikowy sterownik oświetlenia - płytka PCB do AVT1476
Pozwala zbudować prosty włącznik zmierzchowy do automatycznego załączania oświetlenia po zapadnięciu zmroku.
Prosty automat zmierzchowy z fotorezystorem
AVT1476 to automatyczny włącznik zmierzchowy, który reaguje na spadek poziomu światła i załącza przekaźnik sterujący oświetleniem. Sprawdza się przy lampach ogrodowych, ścieżkach, wejściach do domu, podjazdach i innych obwodach, które mają uruchamiać się po zmroku.
Fotorezystor pełni funkcję czujnika światła, a potencjometr PR1 pozwala ustawić próg zadziałania. Histereza ogranicza niepożądane przełączanie na granicy zmierzchu, a kondensator w układzie pomaga odfiltrować krótkotrwałe zmiany oświetlenia, np. od reflektorów przejeżdżających samochodów. Wersja A obejmuje samą płytkę PCB; elementy trzeba skompletować osobno.
Karta techniczna
AVT1476
Automatyczny włącznik zmierzchowy z fotorezystorem, regulacją czułości, histerezą i wyjściem przekaźnikowym.
| Wersja | A – płytka drukowana PCB |
| Funkcja | automatyczne załączanie oświetlenia po zmroku |
| Czujnik światła | fotorezystor |
| Regulacja | płynna regulacja czułości zadziałania |
| Histereza | tak |
| Element wykonawczy | przekaźnik |
| Maksymalne obciążenie styków | 10 A |
| Zasilanie | 12 VDC |
| Płytka PCB | 56×27 mm |
Wersja

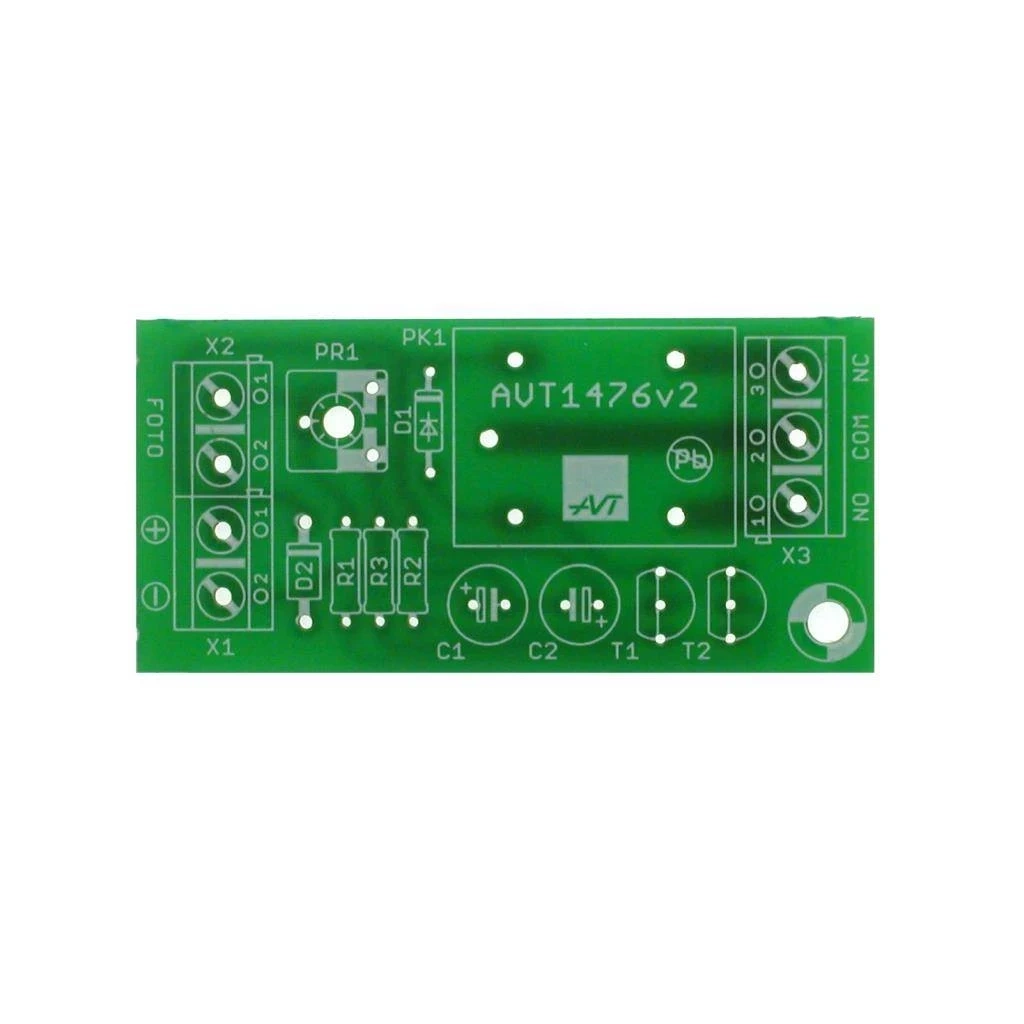

AVT1476 A – płytka PCB. Elementy elektroniczne, fotorezystor, przekaźnik i złącza z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 4,7 kΩ
- R2: 3,3 kΩ
- R3: 33 Ω
- PR1: potencjometr montażowy 5 kΩ
- FOTO: fotorezystor
- C1, C2: 10 µF
- T1, T2: BC548
- D1: 1N4148
- D2: 1N4007
- X1, X2: DG301-5.0/2
- X3: DG301-5.0/3
- PK1: przekaźnik
Notes
Fotorezystor trzeba umieścić tak, aby mierzył światło otoczenia, a nie bezpośrednie światło lampy sterowanej przez przekaźnik. Takie ustawienie ogranicza ryzyko niepożądanego przełączania.
Próg zadziałania ustawia się potencjometrem PR1. Jeśli potrzebna jest szybsza reakcja na zmianę oświetlenia, w projekcie przewidziano możliwość skrócenia reakcji przez rezygnację z kondensatora C1.
Przekaźnik umożliwia sterowanie obciążeniem przez styki NO, COM i NC. Przy obciążeniach sieciowych trzeba zapewnić odpowiednią obudowę, izolację, zabezpieczenie przewodów i bezpieczne odstępy.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1476 A zawiera wyłącznie płytkę PCB do projektu automatycznego włącznika zmierzchowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do automatycznego załączania oświetlenia po zmroku, np. przy ścieżce, wejściu, ogrodzie, podjeździe lub innym miejscu wymagającym pracy zależnej od poziomu światła.
Tak. Próg zadziałania ustawia się potencjometrem PR1, najlepiej po umieszczeniu fotorezystora w docelowym miejscu pracy.
Przekaźnik może sterować obciążeniem przez styki NO, COM i NC, ale praca z napięciem sieciowym wymaga odpowiedniej obudowy, izolacji, zabezpieczeń i kwalifikacji.
