Powolny rozjaśniacz LED 12 V 1-20 s - PCB i mikroprocesor do projektu AVT 1975
- Powolny rozjaśniacz LED eliminuje nagły rozbłysk taśmy LED 12 V lub żarówki halogenowej. AVT1975 A+ zawiera PCB i zaprogramowany ATtiny25; elementy kompletujesz osobno.

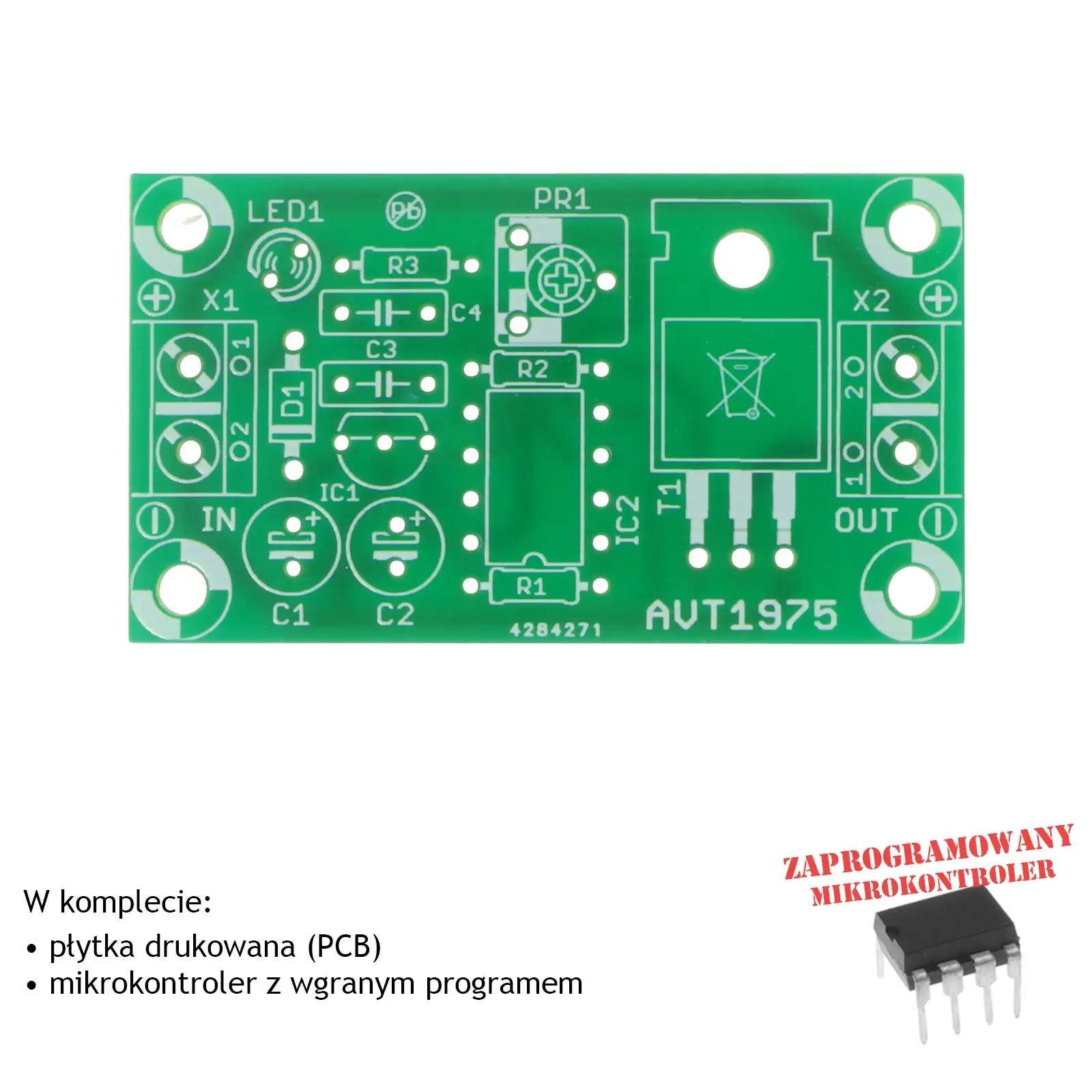

Powolny rozjaśniacz LED 12 V - płytka PCB i zaprogramowany mikrokontroler do AVT1975
Płytka PCB i zaprogramowany ATtiny25 do wykonania rozjaśniacza, który po podaniu zasilania płynnie zwiększa jasność taśmy LED 12 V.
Płynne rozjaśnianie bez nagłego rozbłysku
AVT1975 ogranicza efekt nagłego rozbłysku po włączeniu oświetlenia 12 V. Po doprowadzeniu zasilania sterownik stopniowo zwiększa jasność podłączonej taśmy LED lub żarówki halogenowej, dzięki czemu światło pojawia się łagodnie.
Czas rozjaśniania ustawia się potencjometrem PR1 w zakresie od około 1 do 20 sekund. Układ realizuje wyłącznie funkcję rozjaśniania — nie wygasza światła po wyłączeniu zasilania. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1975
Sterownik płynnego rozjaśniania oświetlenia 12 V po podaniu zasilania, bez funkcji wygaszania.
| Kod projektu | AVT1975 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | płynne rozjaśnianie po podaniu zasilania |
| Wygaszanie | brak funkcji wygaszania |
| Zasilanie | 12 V DC |
| Obciążenie wyjścia | maks. 4 A, ok. 50 W |
| Zakres czasu rozjaśniania | ok. 1-20 s |
| Regulacja czasu | potencjometr PR1 10 kΩ |
| Element wykonawczy | MOSFET IRL3705 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Stabilizator | 78L05 |
| Płytka PCB | 48×27 mm |
Wersja
AVT1975 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25 z firmware projektu. Pozostałe elementy, w tym MOSFET, stabilizator, złącza, potencjometr, diodę LED i elementy bierne, trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R3: 2,2 kΩ
- R2: 1 kΩ
- PR1: potencjometr montażowy 10 kΩ
- C1, C2: 100 µF
- C3, C4: 100 nF
- D1: 1N4007
- LED1: dioda LED
- IC1: 78L05
- IC2: ATtiny25 z firmware projektu
- T1: IRL3705
- X1, X2: DG301-5.0/2
Notes
AVT1975 realizuje tylko rozjaśnianie po podaniu zasilania. Nie realizuje płynnego wygaszania po wyłączeniu.
Do rozjaśniania i wygaszania oświetlenia LED wybierz AVT5788 albo AVT5706.
Przy obciążeniu do ok. 50 W radiator dla tranzystora nie jest wymagany.
LED1 miga podczas rozjaśniania, a po zakończeniu procesu świeci światłem ciągłym.
Uwaga: układ jest przeznaczony do obciążeń 12 V DC. Przed podłączeniem sprawdź polaryzację, pobór prądu źródła światła oraz wydajność zasilacza lub akumulatora.
Najczęściej zadawane pytania
AVT1975 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25. Pozostałe elementy, w tym IRL3705, 78L05, PR1, złącza i elementy bierne, trzeba skompletować osobno.
Nie. AVT1975 ma tylko funkcję płynnego rozjaśniania po podaniu zasilania.
Funkcję płynnego rozjaśniania i wygaszania mają AVT5788 oraz AVT5706.
Od około 1 do 20 sekund, ustawiany potencjometrem PR1.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny25 przygotowany do AVT1975.
