Sterownik podświetlania LCD alfanumerycznych - PCB do projektu AVT 3043
- Sterownik podświetlania AVT3043 reguluje jasność wyświetlacza alfanumerycznego zależnie od oświetlenia otoczenia. Projekt z TL431, fotorezystorem i trzema trybami pracy; wersja A zawiera samą płytkę PCB, elementy osobno.

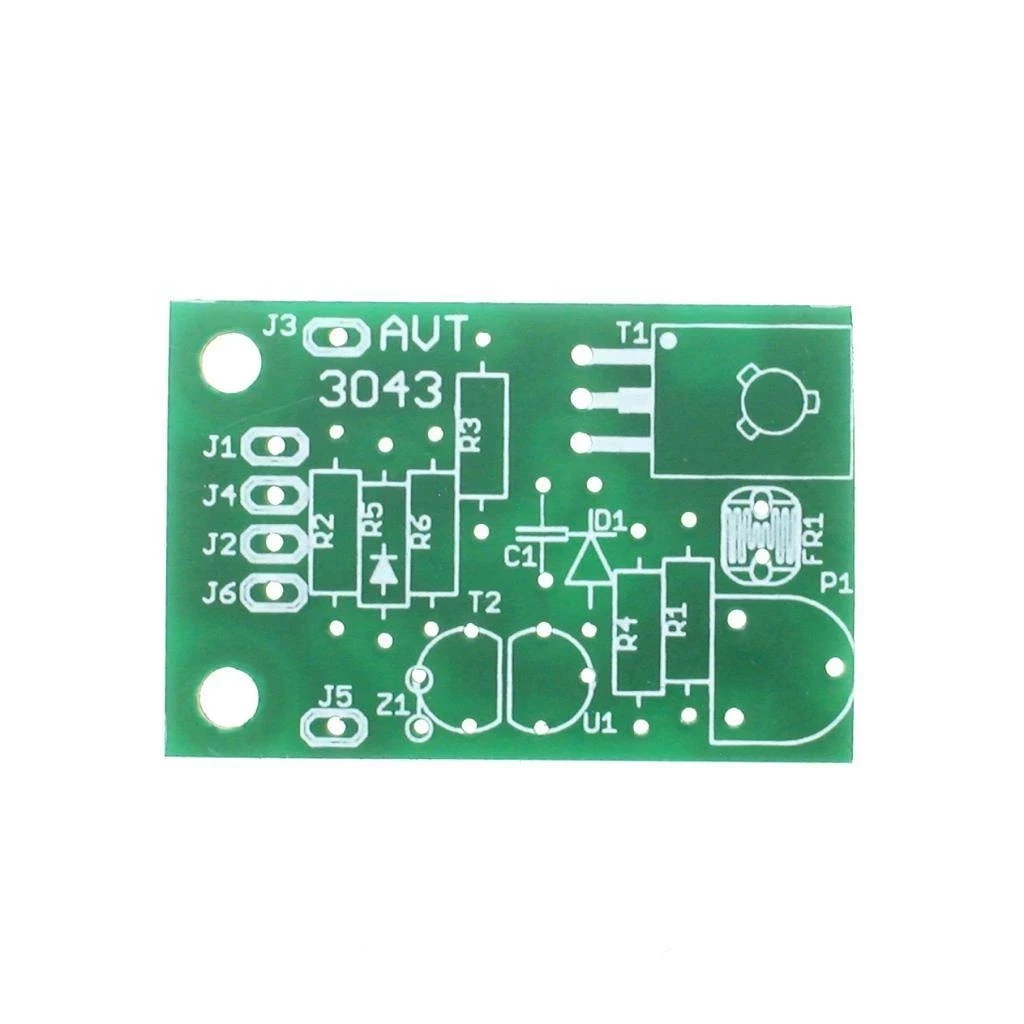

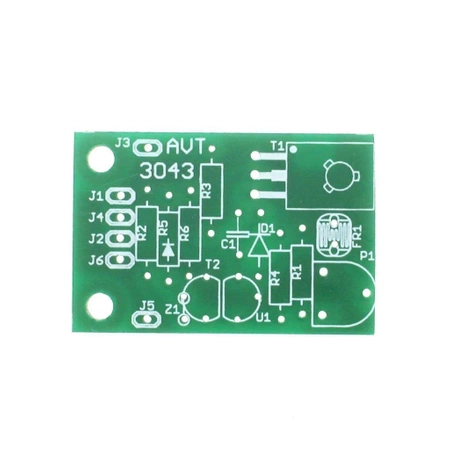

Sterownik podświetlania LCD alfanumerycznych – płytka PCB AVT3043
Płytka drukowana do budowy sprzętowego sterownika jasności podświetlenia wyświetlacza alfanumerycznego.
Automatyczna regulacja jasności podświetlenia LCD
AVT3043 A to płytka PCB do wykonania sterownika podświetlania wyświetlaczy alfanumerycznych. Układ redukuje jasność podświetlenia w ciemnym pomieszczeniu, aby ekran nie raził użytkownika, a przy większym oświetleniu umożliwia mocniejsze podświetlenie znaków.
Regulacja odbywa się sprzętowo, bez konieczności angażowania mikrokontrolera i bez modyfikowania programu urządzenia. Czujnikiem światła jest fotorezystor FR1, a układ TL431 pracuje jako komparator sterujący tranzystorem wykonawczym. Do wyboru są trzy tryby pracy: podświetlenie wyłączone, pełna jasność oraz automatyczna zmiana jasności zależnie od oświetlenia.
Karta techniczna
AVT3043
AVT3043 to projekt sprzętowego sterownika podświetlania wyświetlacza alfanumerycznego. Układ wykorzystuje fotorezystor, TL431 i tranzystory do regulacji intensywności podświetlenia bez obciążania programu mikrokontrolera.
| Kod projektu | AVT3043 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | sterownik podświetlania wyświetlaczy alfanumerycznych |
| Zastosowanie | regulacja jasności podświetlenia LCD w systemach mikroprocesorowych i gotowych urządzeniach |
| Tryby pracy | OFF, pełna jasność, automatyczna regulacja zależna od oświetlenia |
| Czujnik światła | fotorezystor FR1 |
| Układ odniesienia / komparator | TL431 |
| Element wykonawczy | BD136-16 |
| Tranzystor sterujący trybem pełnej jasności | BC547 |
| Regulacja minimalnej jasności | potencjometr montażowy P1 220 kΩ |
| Pobór prądu układu | ok. 0,3…3,1 mA zależnie od trybu i oświetlenia, przy zasilaniu 5,5 V |
| Sterowanie wejściami | J2 i J4, możliwa konfiguracja z jednym wejściem trójstanowym |
| Wymiary płytki PCB | 35×24 mm |
Wersja
AVT3043 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 100 kΩ
- R2: 3,3 kΩ
- R3: 10 Ω
- R4, R5, R6: 4,7 kΩ
- P1: 220 kΩ, potencjometr montażowy poziomy
- FR1: fotorezystor
- C1: 1 nF, foliowy
- D1: 1N4148
- D2[R5]: 1N4148, opcjonalna
- T1: BD136-16
- T2: BC547
- U1: TL431
Notes
Minimalną jasność podświetlenia ustawia się potencjometrem P1 przy zaciemnionym fotorezystorze. Regulacja powinna być wykonana w warunkach zbliżonych do docelowego użycia urządzenia.
Układ może pracować w kilku konfiguracjach sterowania. Pozostawienie wejść niepodłączonych wymusza automatyczną regulację jasności zależną od oświetlenia zewnętrznego, co ułatwia dodanie modułu do istniejących urządzeń.
Wartość rezystora R3 należy dobrać do typu zastosowanego wyświetlacza LCD i jego podświetlenia. Fotorezystor warto umieścić tak, aby mierzył rzeczywiste oświetlenie otoczenia, a nie światło samego wyświetlacza.
Uwaga: przed podłączeniem modułu sprawdź napięcie zasilania, polaryzację podświetlenia LED, prąd matrycy podświetlającej oraz sposób sterowania wejściami J2 i J4. Błędne dobranie elementów lub podłączenie podświetlenia może uszkodzić wyświetlacz albo układ sterownika.
Najczęściej zadawane pytania
AVT3043 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować sterownik jasności podświetlenia wyświetlacza alfanumerycznego, który może regulować podświetlenie zależnie od oświetlenia otoczenia.
Nie. Sterowanie jasnością odbywa się sprzętowo, dlatego układ można dodać także do istniejących urządzeń bez modyfikowania kodu programu.
Dostępne są trzy tryby: podświetlenie wyłączone, pełna jasność oraz automatyczna regulacja jasności zależna od światła zewnętrznego.
Minimalną jasność ustawia się potencjometrem P1 przy zaciemnionym fotorezystorze FR1, najlepiej w warunkach podobnych do docelowego miejsca pracy urządzenia.
