Sterownik taśm LED RGBW HomeKit ESP8266 - PCB do projektu AVT 5778
- Steruje taśmami LED RGBW 12 V przez HomeKit, z czterema kanałami MOSFET, Wi-Fi ESP8266 i obciążeniem do 5 A na kolor. Wersja A zawiera płytkę PCB.
Sterownik taśm LED RGBW – moduł Wi-Fi zgodny z HomeKit AVT5778
Moduł pozwala sterować taśmą LED RGBW 12 V z poziomu aplikacji Home w ekosystemie Apple.
Sterownik LED RGBW z Wi-Fi i obsługą HomeKit
AVT5778 pozwala zbudować kompaktowy sterownik taśm LED z czterema kanałami wyjściowymi: czerwonym, zielonym, niebieskim i białym. Moduł włącza się szeregowo między zasilacz 12 V a taśmę LED, dzięki czemu może pracować jako niewielki sterownik oświetlenia dekoracyjnego, meblowego lub nastrojowego.
Sterowanie realizuje moduł ESP8266 12F z oprogramowaniem opartym na bibliotece esp-homekit. W zależności od wgranego programu płytka może obsługiwać taśmy jednokolorowe, RGB albo RGBW, a użytkownik może regulować włączenie, jasność, barwę, nasycenie i temperaturę światła z aplikacji Home.
Karta techniczna
AVT5778
Sterownik taśm LED 12 V zgodny z HomeKit, oparty na module ESP8266 12F, z czterema kanałami MOSFET dla RGBW, regulowaną przetwornicą DC/DC 3,3 V i oprogramowaniem bazującym na bibliotece esp-homekit.
| Wersja | A – płytka PCB |
| Typ projektu | sterownik taśm LED RGBW zgodny z HomeKit |
| Zastosowanie | sterowanie taśmami LED 12 V w instalacjach smarthome i oświetleniu dekoracyjnym |
| Obsługiwane taśmy | jednokolorowe, RGB oraz RGBW, zależnie od oprogramowania |
| Sposób włączenia w instalację | szeregowo między zasilacz 12 V a taśmę LED |
| Zasilanie taśmy i sterownika | 12 V DC |
| Maksymalne obciążenie wyjść | 5 A dla każdego koloru |
| Kanały wyjściowe | RED, GREEN, BLUE, WHITE |
| Elementy wykonawcze | T1…T4, AO3400A N-MOSFET SOT23 |
| Prąd drenu MOSFET | do 5 A dla AO3400A |
| Jednostka sterująca | ESP8266 12F |
| Zasilanie ESP8266 | 3,3 V z regulowanej przetwornicy DC/DC |
| Przetwornica pomocnicza | moduł DC/DC regulowany, oznaczenie 9168 |
| Biblioteka programowa | esp-homekit dla ESP-OPEN-RTOS |
| Komunikacja | Wi-Fi przez ESP8266 |
| Parowanie z aplikacją Home | przez kod QR generowany dla konfiguracji HomeKit |
| Tryb pierwszej konfiguracji | połączenie z siecią konfiguracyjną Apple Home 0x10, następnie dodanie akcesorium w aplikacji Home |
| Sterowanie taśmą jednokolorową | włączanie, wyłączanie i regulacja jasności suwakiem |
| Sterowanie RGB/RGBW | regulacja koloru, temperatury i jasności taśmy w aplikacji Home |
| Sterowanie PWM | biblioteka pwm lub multipwm, częstotliwość 1000 Hz w przykładach programu |
| Przykładowe przypisanie kanałów | GPIO14 – RED, GPIO5 – GREEN, GPIO13 – BLUE, GPIO12 – WHITE |
| Wejście zasilania | gniazdo DC 2,1/5,5 z przewodem do płytki |
| Punkty dołączenia taśmy LED | pady pod złącze ARK 2,54 mm lub przewody ze złączkami do taśm LED |
| Pady wejścia/wyjścia | IN_12V, IN_GND, OUT_3V3, 12V, GND, RED, GREEN, BLUE, WHITE |

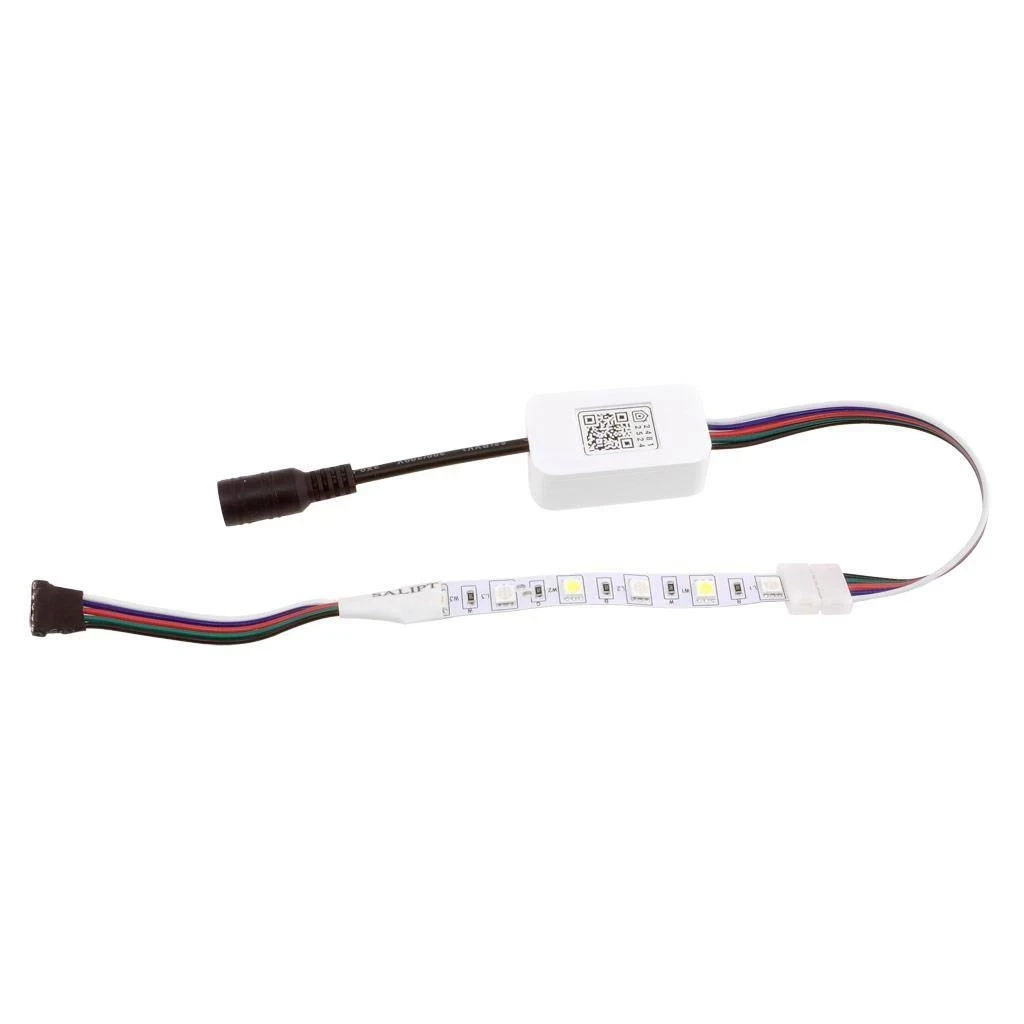

| Wymiary gotowego sterownika w obudowie | 26×48×16 mm |

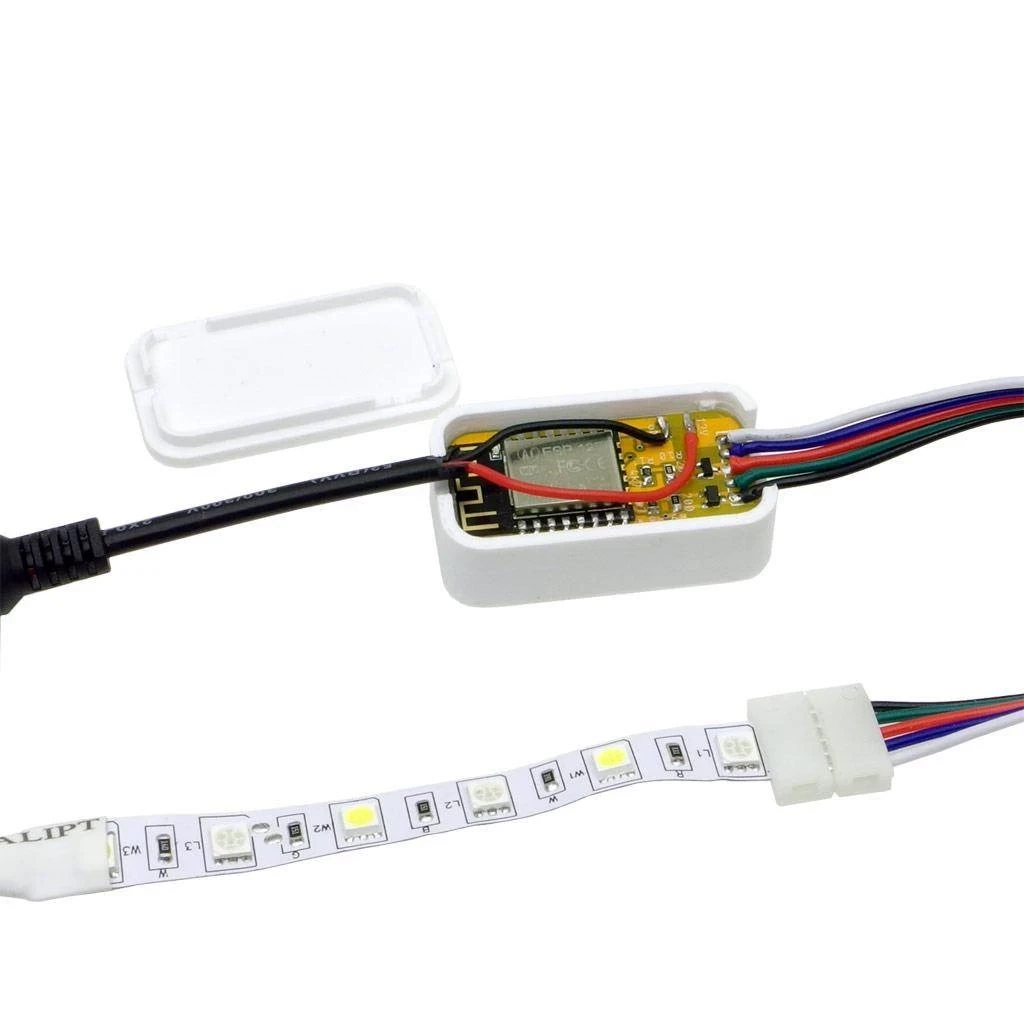

| Montaż | dwustronna, podłużna płytka SMD, z modułem ESP8266 i zewnętrzną przetwornicą montowaną powierzchniowo |
| Wymiary płytki PCB | 22×44 mm |

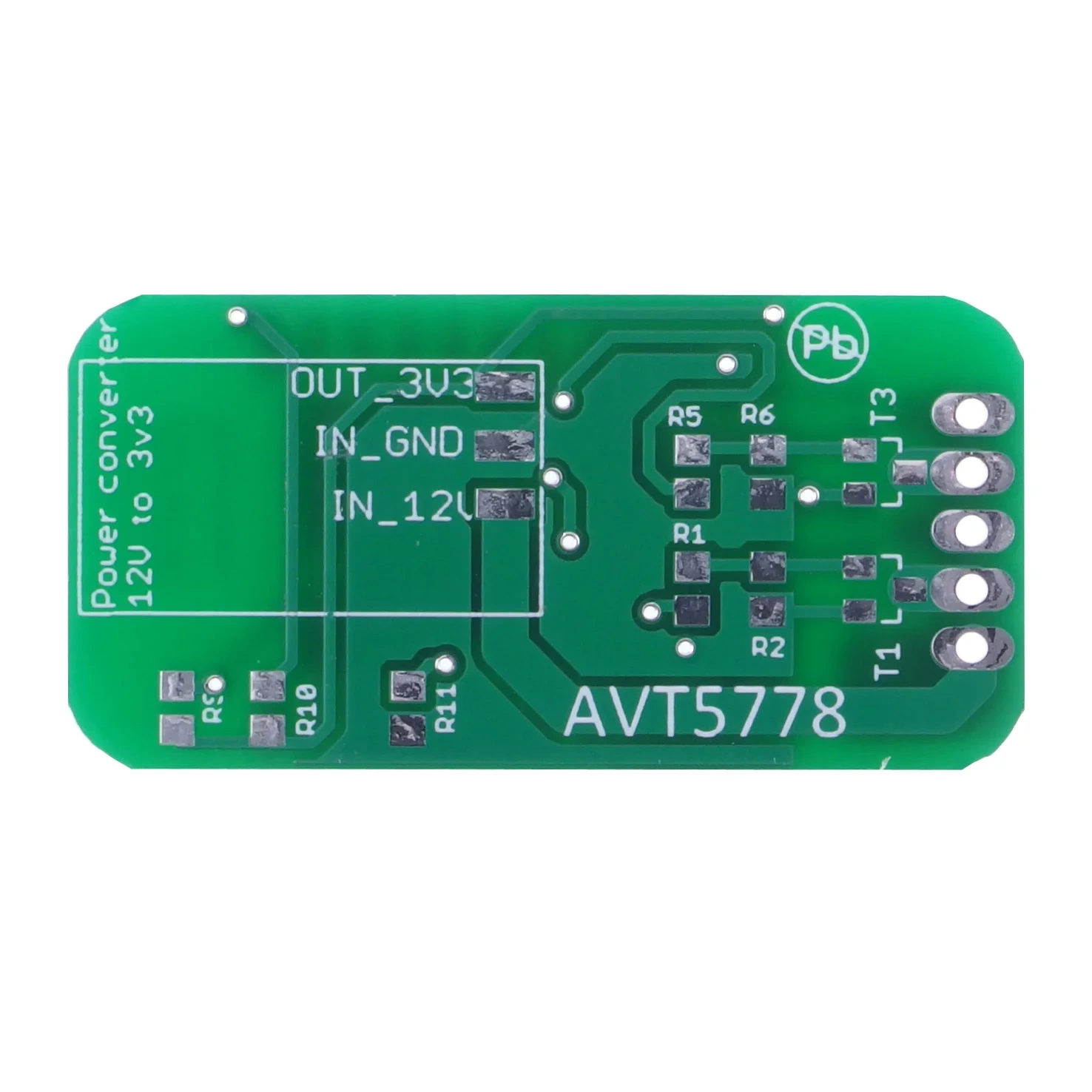

Wersja A – płytka PCB
AVT5778 A zawiera płytkę PCB do projektu sterownika taśm LED RGBW zgodnego z HomeKit. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R3, R5, R7: 200 Ω, SMD 0805
- R2, R4, R6, R8, R9: 10 kΩ, SMD 0805
- R10: 4,7 kΩ, SMD 0805
- T1-T4: AO3400A N-MOSFET, SOT23
- U1: ESP8266 12F
- Przetwornica: DC/DC regulowana, oznaczenie 9168
- Gniazdo zasilające DC 2,1/5,5 z przewodem
- Przewód ze złączem do taśm LED albo złącze/pady do taśmy LED
- Obudowa dobrana do gotowego sterownika
Notes
Przed podłączeniem ESP8266 trzeba ustawić przetwornicę DC/DC na 3,3 V i sprawdzić napięcie na padzie OUT_3V3. Zbyt wysokie napięcie może uszkodzić moduł Wi-Fi.
Wyjścia RED, GREEN, BLUE i WHITE są sterowane tranzystorami N-MOSFET w dolnych gałęziach. Taśma LED powinna mieć wspólny plus 12 V, a poszczególne kolory są załączane przez kanały MOSFET do masy.
Oprogramowanie trzeba dobrać do typu taśmy. Innego wariantu programu wymaga taśma jednokolorowa, innego RGB, a innego RGBW z dodatkowym kanałem białym.
Uwaga: Maksymalne obciążenie wynosi 5 A na każdy kolor, ale rzeczywisty limit zależy także od zasilacza, przewodów, złącz, chłodzenia i jakości lutowania. Przy dużej mocy taśmy trzeba zadbać o odpowiedni przekrój przewodów oraz pewne połączenia zasilania 12 V i masy.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To sterownik taśm LED 12 V, który pozwala obsługiwać oświetlenie z aplikacji Home w systemie HomeKit.
Płytka ma cztery kanały RED, GREEN, BLUE i WHITE. W zależności od oprogramowania może obsługiwać taśmę jednokolorową, RGB albo RGBW.
Sterownik i taśma LED pracują z zasilaniem 12 V DC. Moduł ESP8266 wymaga dodatkowo stabilnego napięcia 3,3 V z przetwornicy DC/DC.
Maksymalne obciążenie wyjść wynosi 5 A dla każdego koloru, przy zachowaniu odpowiedniego zasilania, połączeń i chłodzenia.
Projekt wykorzystuje moduł ESP8266 12F, który realizuje komunikację Wi-Fi oraz obsługę oprogramowania HomeKit.
Tak. ESP8266 trzeba zaprogramować odpowiednim wariantem programu dla taśmy jednokolorowej, RGB albo RGBW.
Po pierwszym uruchomieniu sterownik tworzy sieć konfiguracyjną, a następnie można dodać go jako akcesorium w aplikacji Home, skanując wygenerowany kod QR.
Nie. To projekt amatorski zgodny programowo z HomeKit dzięki bibliotece esp-homekit. Nie należy traktować go jako certyfikowanego akcesorium Apple.
Nie. To wersja A, czyli sama płytka PCB. ESP8266 12F, tranzystory AO3400A, przetwornicę DC/DC, rezystory SMD, przewody, złącza, obudowę i pozostałe podzespoły trzeba dobrać osobno według wykazu.
