Bedlight - sterownik oświetlenia nocnego PIR 12 V - PCB i mikroprocesor do projektu AVT 1996
- Sterownik Bedlight włącza taśmę LED po wykryciu ruchu w słabym świetle i płynnie ją wygasza. AVT1996 A+ zawiera PCB i zaprogramowany ATtiny25; elementy kompletujesz osobno.
Bedlight - sterownik oświetlenia nocnego PIR 12 V - płytka PCB i zaprogramowany mikrokontroler do AVT1996
Płytka PCB i zaprogramowany ATtiny25 do wykonania sterownika oświetlenia nocnego 12 V z czujką PIR, sensorem zmierzchu i płynnym wygaszaniem.
Automatyczne światło nocne pod łóżko, półkę albo schodek
AVT1996 steruje taśmą LED 12 V tak, aby oświetlenie włączało się automatycznie po wykryciu ruchu w słabym świetle. Układ sprawdza się jako Bedlight pod łóżkiem, delikatne podświetlenie pokoju dziecięcego, oświetlenie nocnej ścieżki albo dyskretna pomoc przy wstawaniu po zmroku.
Po wykryciu ruchu czujką PIR światło jest płynnie rozjaśniane, a po czasie ustawionym potencjometrem PR1 powoli wygaszane. Fotorezystor blokuje załączanie przy dobrym oświetleniu, a potencjometr na module PIR pozwala dopasować czułość czujki. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25 przygotowany do projektu; pozostałe elementy trzeba skkompletować osobno.
Karta techniczna
AVT1996
Sterownik Bedlight do taśm LED 12 V z czujką ruchu PIR, czujnikiem zmierzchu, płynnym rozjaśnianiem i wygaszaniem.
| Kod projektu | AVT1996 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | sterownik oświetlenia nocnego Bedlight |
| Zasilanie | 12 V DC |
| Maksymalne obciążenie | 12 V / 5 A, ok. 60 W |
| Czas świecenia | ok. 15 s - 8 min, regulowany PR1 |
| Czujnik ruchu | PIR HC-SR501 |
| Zasięg PIR | do 7 m, kąt widzenia ok. 100° |
| Sensor zmierzchu | fotorezystor PH1 |
| Element wykonawczy | MOSFET IRL3705 lub podobny |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Płytka PCB | 34×67 mm |
Wersja

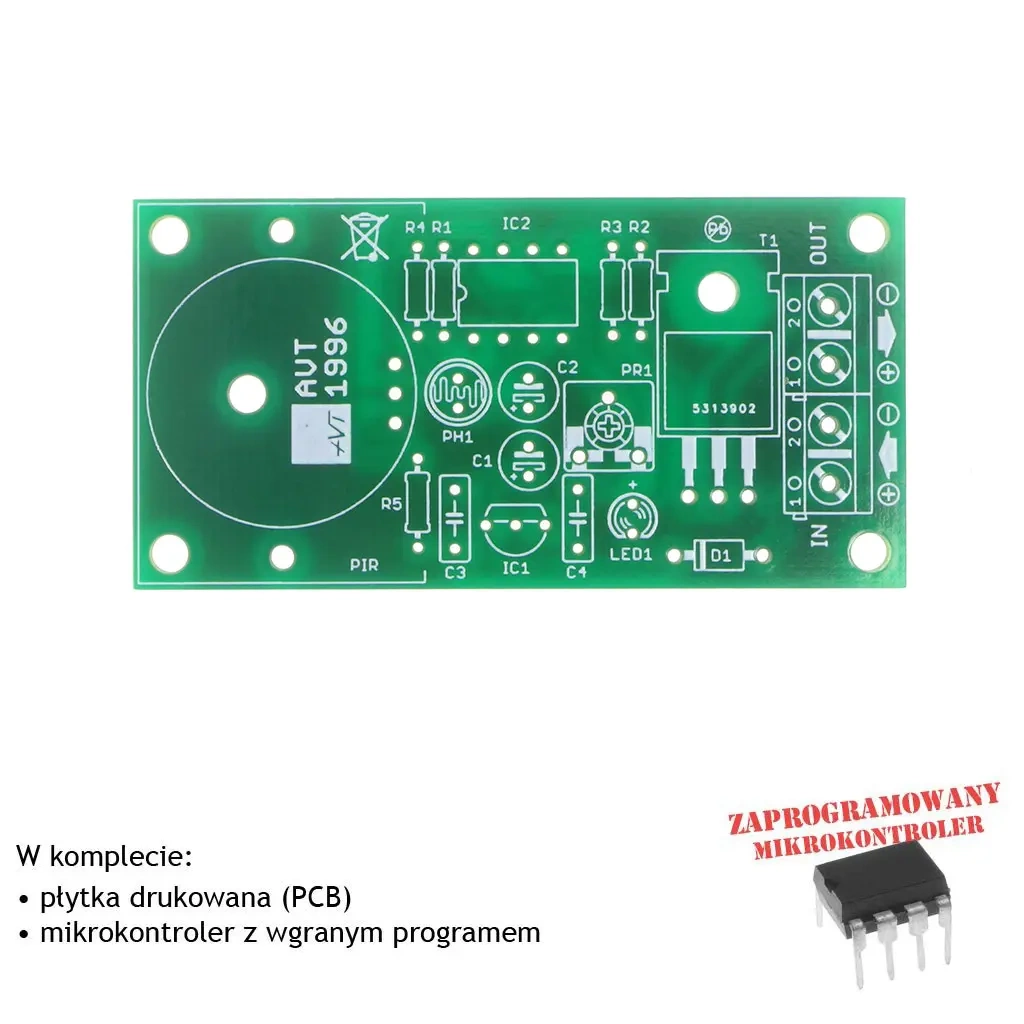

AVT1996 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25 z firmware projektu. Pozostałe elementy, w tym czujkę PIR HC-SR501, fotorezystor, MOSFET, stabilizator, taśmę LED, złącza i elementy bierne, trzeba skompletować osobno.
Elementy do skompletowania osobno
- R2: 1 kΩ
- R1, R3, R4: 2,2 kΩ
- R5: 22 kΩ
- PR1: potencjometr montażowy 10 kΩ
- C1, C2: 100 µF / 16 V
- C3, C4: 100 nF
- D1: 1N4007
- LED1: dioda LED
- IC1: 78L05
- IC2: ATtiny25 z firmware projektu
- T1: IRL3705 lub podobny
- PH1: fotorezystor 10 kΩ / 1 MΩ
- PIR: czujka ruchu HC-SR501 + złącze 3-pin
- IN, OUT: złącza ARK2/500
- taśma LED 50 cm z przewodem
Notes
Sterownik montuje się między zasilaczem 12 V DC a taśmą LED. Zasilacz musi mieć wydajność prądową dopasowaną do podłączonego obciążenia.
Fotorezystor PH1 blokuje załączanie światła przy dobrych warunkach oświetleniowych.
Każde wykrycie ruchu rozpoczyna odliczanie czasu świecenia od początku.
Czujka PIR ma własne potencjometry regulacji czułości i czasu aktywacji oraz zworkę trybu pracy H/L.
Uwaga: układ jest przeznaczony do taśm LED 12 V DC. Przed podłączeniem sprawdź polaryzację, pobór prądu taśmy LED i wydajność zasilacza.
Najczęściej zadawane pytania
AVT1996 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25. Pozostałe elementy, w tym PIR, fotorezystor, IRL3705, 78L05 i taśmę LED, trzeba skompletować osobno.
Światło włącza się po wykryciu ruchu, ale tylko przy słabych warunkach oświetleniowych wykrytych przez fotorezystor.
Około 15 sekund do 8 minut, ustawiane potencjometrem PR1.
Taśmę LED 12 V o poborze prądu do 5 A, czyli do około 60 W.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny25 przygotowany do AVT1996.
