Regulator jasności taśm LED – ściemniacz PWM 12…24 V AVT1800
Moduł pozwala płynnie regulować jasność taśm LED za pomocą potencjometru suwakowego.
Wąski ściemniacz PWM do taśm LED
AVT1800 pozwala zbudować kompaktowy regulator jasności przeznaczony do włączenia pomiędzy zasilacz a taśmę lub moduł LED. Jasność ustawia się wygodnym potencjometrem suwakowym, a sama płytka ma tylko 14 mm szerokości, więc dobrze pasuje do instalacji z popularnymi taśmami LED.
Regulacja odbywa się metodą PWM, dlatego straty mocy w tranzystorze wykonawczym są niewielkie. Moduł może pracować z zasilaniem 12…24 V DC, obsługuje obciążenie do 75 W i może być użyty również do ściemniania żarówek 12 V lub sterowania małymi silnikami prądu stałego po dodaniu diody zabezpieczającej.
Karta techniczna
AVT1800
Wąski regulator PWM do taśm LED 12…24 V DC, z potencjometrem suwakowym, tranzystorem MOSFET, wskaźnikiem zasilania LED i złączami śrubowymi IN/OUT.
| Wersja | A – płytka PCB |
| Typ projektu | regulator jasności taśm LED / ściemniacz PWM |
| Zastosowanie | regulacja jasności taśm i modułów LED, żarówek 12 V oraz prędkości małych silników DC |
| Zasilanie | 12…24 V DC |
| Maksymalne obciążenie | 75 W |
| Sposób regulacji | potencjometr suwakowy P1 10 kΩ |
| Metoda regulacji | PWM, zmiana średniej mocy dostarczanej do obciążenia |
| Zakres wypełnienia PWM | około 2…99% |
| Generator PWM | bramka U1D układu 74HC14 |
| Sterowanie MOSFET | równoległe bramki U1E i U1F sterujące T1 |
| Tranzystor wykonawczy | IRF7201, SO8 |
| Układ logiczny | 74HC14, SO14 |
| Stabilizator pomocniczy | 78L05, SOT89 |
| Dioda zasilania | LD1, zielona LED SMD1206 |
| Złącze wejściowe | IN, DG301-5.0/2 |
| Złącze wyjściowe | OUT, DG301-5.0/2 |
| Chłodzenie | bez dodatkowego radiatora; pola przy US1 i T1 warto dodatkowo pocynować |
| Obciążenie indukcyjne | przy silnikach DC wymagana szybka dioda zabezpieczająca równolegle do wyjścia |
| Uruchomienie | po poprawnym montażu układ działa od razu i nie wymaga regulacji |
| Montaż | najpierw elementy SMD, następnie złącza śrubowe IN/OUT i potencjometr suwakowy |
| Wymiary płytki PCB | 14×95 mm |
Wersja A – płytka PCB

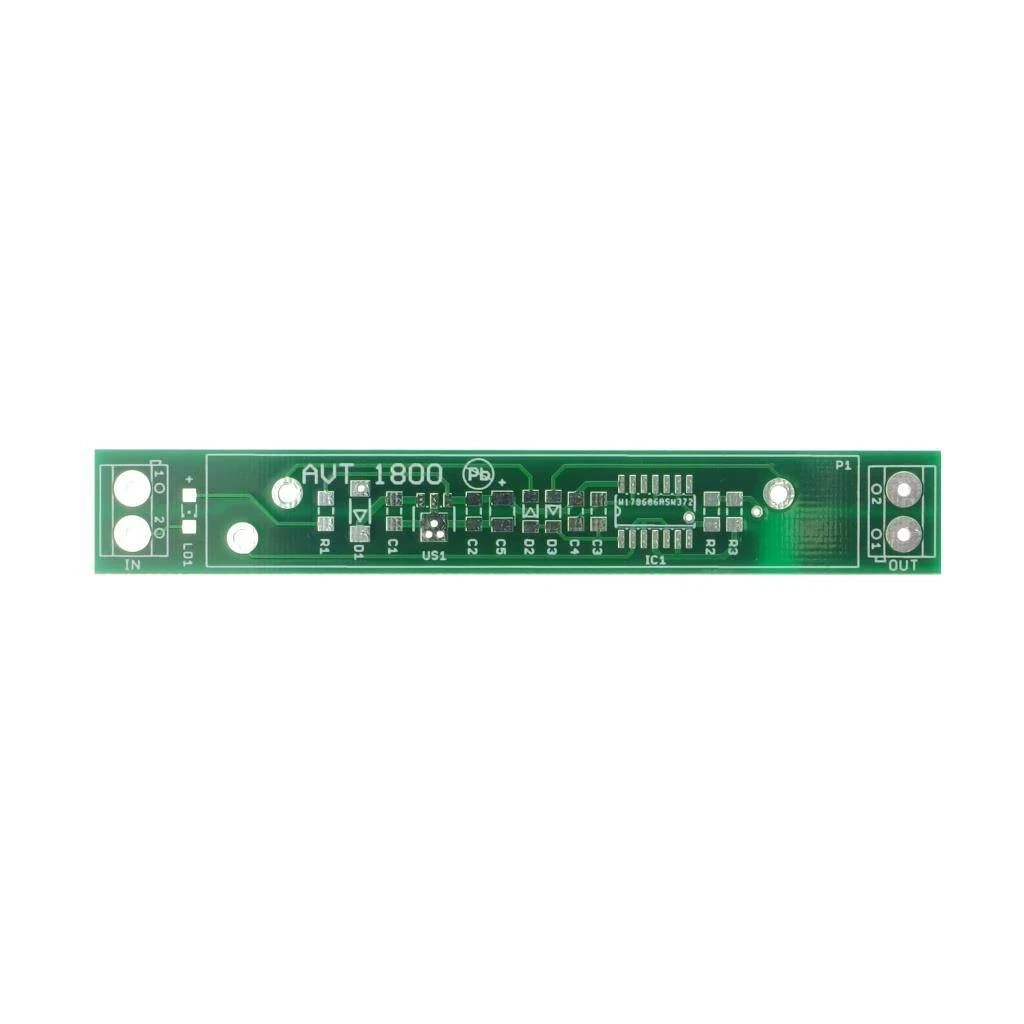

AVT1800 A zawiera płytkę PCB do projektu regulatora jasności taśm LED. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 470 Ω, SMD1206
- R2: 10 kΩ, SMD1206
- R3: 10 Ω, SMD1206
- P1: potencjometr suwakowy 10 kΩ
- C1-C4: 100 nF, SMD1206
- C5: 10 µF, SMD tantalowy
- D1: SS14 / BYS10-45
- D2, D3: 1N4148, MINI MELF
- LD1: dioda LED zielona, SMD1206
- IC1: 74HC14, SO14
- T1: IRF7201, SO8
- US1: 78L05, SOT89
- IN, OUT: złącza DG301-5.0/2
Notes
Podczas montażu warto dodatkowo pocynować pola przewidziane przy stabilizatorze US1 i tranzystorze T1. Poprawia to odprowadzanie ciepła i ułatwia pracę przy większym obciążeniu.
Przed podłączeniem taśmy LED trzeba sprawdzić polaryzację zasilania na złączach IN i OUT oraz skontrolować, czy po lutowaniu elementów SMD nie powstały zwarcia między punktami lutowniczymi.
Przy sterowaniu silnikiem prądu stałego trzeba dodać szybką diodę zabezpieczającą równolegle do wyjścia. Dla typowej taśmy LED lub żarówki 12 V dodatkowa dioda zewnętrzna nie jest wymagana.
Uwaga: Nie należy przekraczać obciążenia 75 W. Zasilacz, przewody i złącza muszą być dobrane do prądu pobieranego przez taśmę LED lub inne obciążenie, szczególnie przy pracy z napięciem 12 V, gdzie prąd dla tej samej mocy jest większy niż przy 24 V.
