Kolorofon RGB - PCB i mikroprocesor do projektu AVT 2980
- Steruje diodą RGB, tworzy efekt tęczy, bank kolorów i kolorofon reagujący na muzykę z komputera. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Kolorofon RGB – sterownik diody LED AVT2980
Układ steruje trójkolorową diodą LED RGB, tworząc efekty świetlne, bank kolorów i kolorofon współpracujący z komputerem.
Sterownik RGB do efektów świetlnych i kolorofonu
AVT2980 pozwala zbudować sterownik trójkolorowej diody LED RGB do lamp, dekoracji świetlnych i efektów wizualnych. Układ pracuje samodzielnie w trybie koloru jednolitego, płynnego efektu tęczy albo banku 10 zapamiętanych kolorów.
Po podłączeniu do komputera przez USB sterownik może pracować jako kolorofon, zmieniając jasność kanałów RGB w rytm muzyki. Dodatkowo obsługuje sterowanie szybkim podwójnym klaśnięciem, efekt stroboskopu oraz konfigurację parametrów z poziomu aplikacji komputerowej.
Karta techniczna
AVT2980
Sterownik RGB z mikrokontrolerem ATmega8, komunikacją USB-UART, mikrofonem do detekcji klaśnięcia i trzema wyjściami PWM dla diody RGB ze wspólną anodą.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | kolorofon / sterownik RGB |
| Tryby autonomiczne | kolor jednolity, efekt tęczy, bank 10 kolorów |
| Tryb kolorofonu | sterowanie jasnością kanałów RGB na podstawie danych FFT z programu komputerowego |
| Mikrokontroler | ATmega8, zaprogramowany w wersji A+ |
| Taktowanie | rezonator kwarcowy 12 MHz |
| Komunikacja z komputerem | USB-UART przez FT232RL |
| Element detekcji klaśnięcia | mikrofon elektretowy i wzmacniacz LM358 |
| Wyjścia RGB | 3 kanały PWM przez tranzystory T2-T4 |
| Tranzystory wyjściowe | BC337 |
| Wydajność prądowa kanału | około 0,5 A na kanał RGB |
| Obsługiwana dioda | dioda RGB ze wspólną anodą |
| Sterowanie lokalne | przycisk S1 do zmiany trybu pracy |
| Dodatkowe funkcje | reakcja na podwójne klaśnięcie, stroboskop, sterowanie czasowe, zapis kolorów w EEPROM |
| Stabilizator zasilania | 7805 |
| Zasilanie | napięcie stałe powyżej 7 V, doprowadzone do złącza Z1 |
| Wymiary płytki PCB | 65×65 mm |

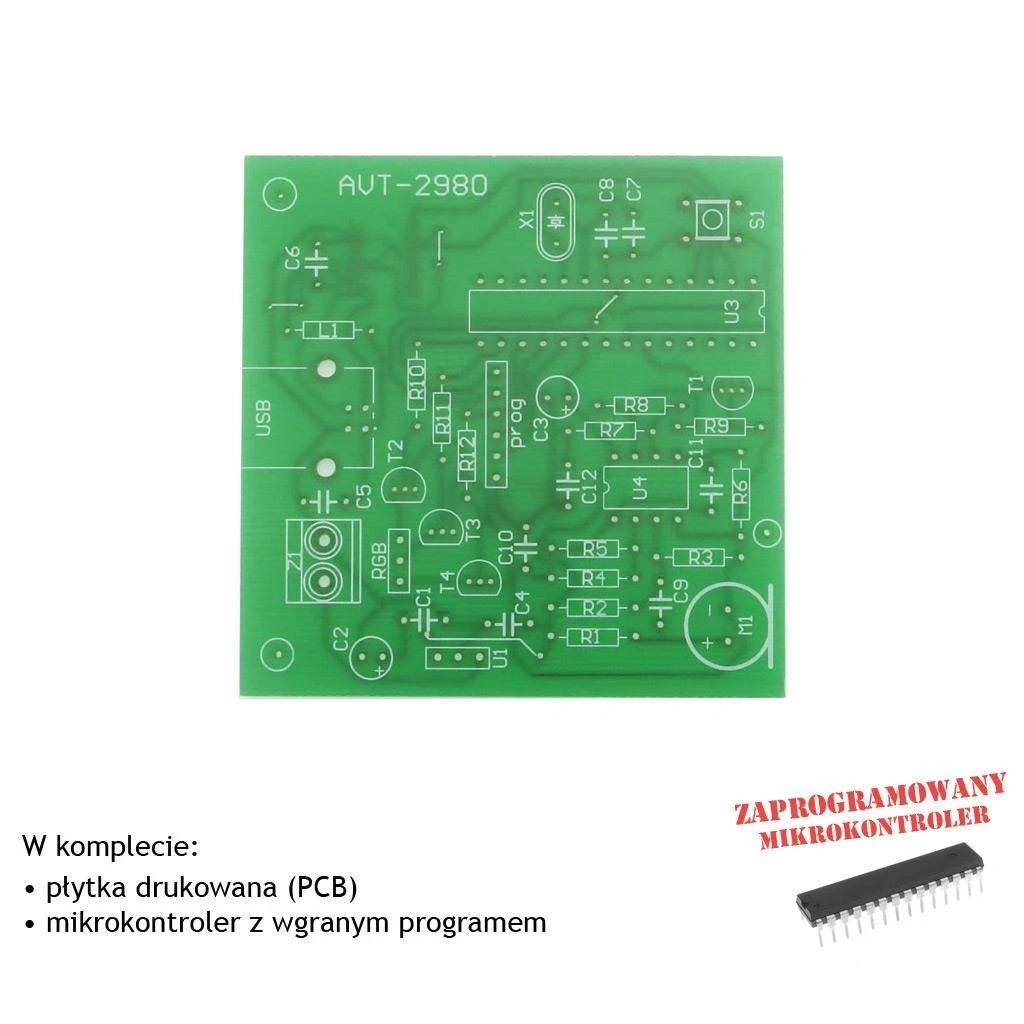

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT2980 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 10 kΩ
- R2: 100 kΩ
- R3: 4,7 kΩ
- R4, R6: 390 Ω
- R5: 1 kΩ
- R7: 2,2 kΩ
- R8: 220 kΩ
- R9: 470 Ω
- R10-R12: 470 Ω
- C1, C4-C6, C9-C12: 100 nF
- C2, C3: 100 µF / 16 V
- C7, C8: 33 pF
- T1-T4: BC337
- U1: 7805
- U2: FT232RL
- U3: ATmega8
- U4: LM358
- L1: koralik ferrytowy
- M1: mikrofon elektretowy
- S1: microswitch
- X1: rezonator kwarcowy 12 MHz
- Z1: ARK2
- Dioda RGB
- Gniazdo USB-B do druku
- Męskie złącze goldpin
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega8 do podstawowego uruchomienia projektu.
Do złącza RGB należy podłączyć diodę RGB ze wspólną anodą. Jeśli wydajność prądowa kanałów okaże się niewystarczająca dla większego oświetlenia, trzeba zastosować dodatkowy stopień mocy.
Funkcje komputerowe, w tym kolorofon, opierają się na aplikacji sterującej i współpracy z Winampem przez plik RGB.dll. Kompatybilność warto sprawdzić przed planowaniem docelowej instalacji.
Uwaga: Przed całkowitym odłączeniem sterownika od komputera należy najpierw zamknąć port COM w aplikacji. Odłączenie przewodu USB przy aktywnym połączeniu może powodować problemy z ponownym połączeniem bez restartu komputera.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8. Pozostałe elementy trzeba skompletować osobno.
Sterownik może świecić jednym kolorem, płynnie przechodzić przez efekt tęczy albo odtwarzać bank 10 zapamiętanych kolorów. Po podłączeniu do komputera może też pracować jako kolorofon.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Układ FT232RL, elementy bierne, tranzystory, mikrofon, złącza, diodę RGB i pozostałe elementy należy dobrać osobno według wykazu.
Układ jest przeznaczony do diody RGB ze wspólną anodą. Każdy kanał wyjściowy ma wydajność około 0,5 A; dla większych obciążeń potrzebny jest dodatkowy stopień mocy.
