Sterownik taśm LED z 10 efektami świetlnymi - PCB i mikroprocesor do projektu AVT 1847
- Sterownik taśm LED generuje 10 efektów świetlnych, tryb stałego świecenia i płynną regulację jasności przez PWM. Wersja A+ zawiera PCB i zaprogramowany ATtiny25; pozostałe elementy kompletujesz osobno.
Miniaturowy kontroler efektów LED - płytka PCB i zaprogramowany mikrokontroler do AVT1847

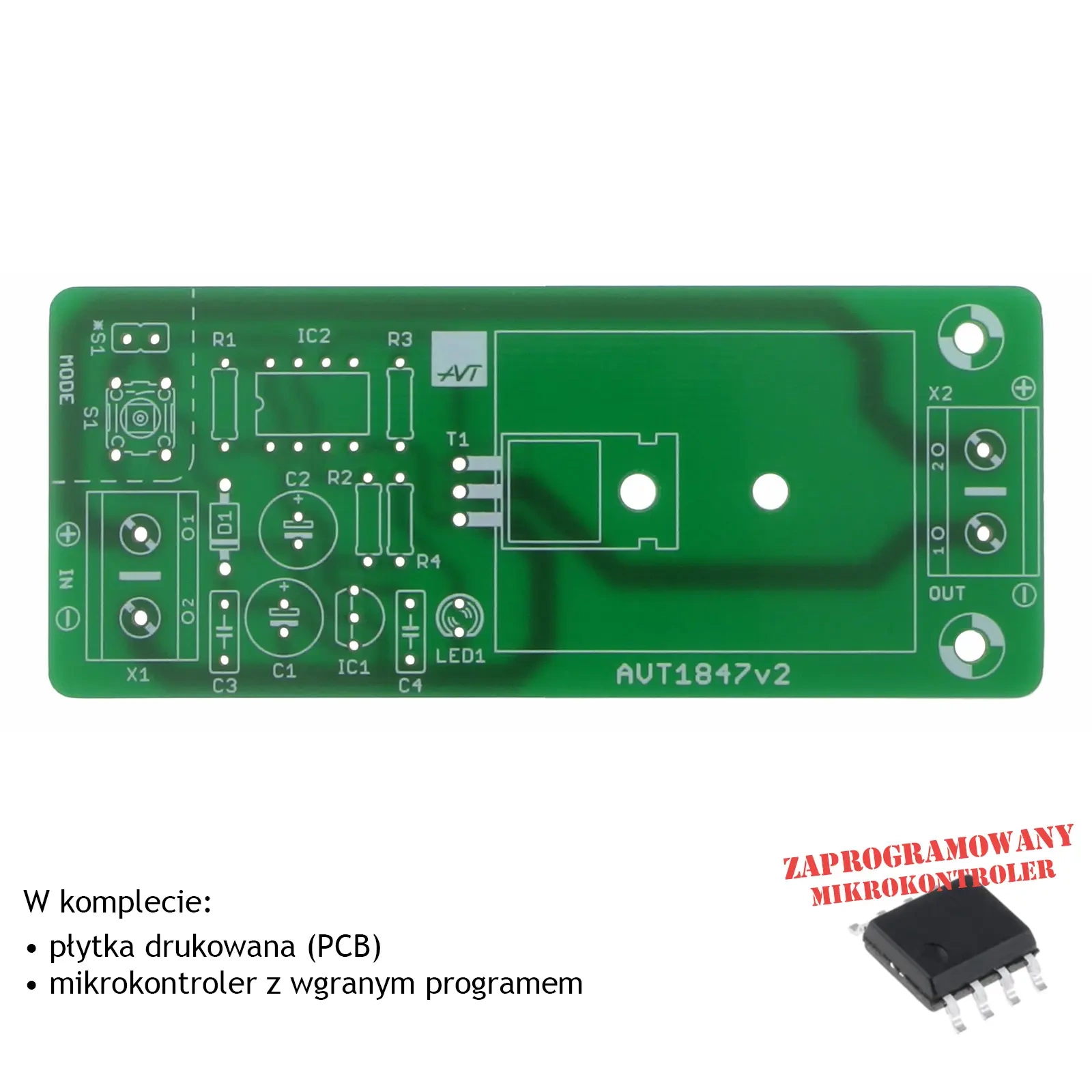

Płytka PCB i zaprogramowany ATtiny25 do wykonania sterownika taśmy LED z efektami świetlnymi PWM.
Efekty świetlne i płynna regulacja jasności taśmy LED
AVT1847 steruje taśmą LED przez wyjście tranzystorowe PWM, dzięki czemu pozwala uzyskać świecenie stałe, miganie, płynne rozjaśnianie i ściemnianie oraz efekty piły narastającej lub opadającej. Programy wybiera się jednym przyciskiem S1, a ostatnio wybrany tryb zostaje zapamiętany w pamięci EEPROM mikrokontrolera.
Sterownik montuje się między zasilaczem DC a taśmą LED. Napięcie zasilania dobiera się do użytej taśmy, a prąd pobierany przez taśmę nie może przekraczać 2 A. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny25 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1847
Sterownik taśm LED z programami świetlnymi, regulacją PWM i pamięcią wybranego efektu.
| Kod projektu | AVT1847 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | sterowanie taśmą LED z efektami świetlnymi PWM |
| Liczba programów | 10 efektów świetlnych + tryb wyłączenia |
| Sterowanie | przycisk S1, przewijanie programów w pętli |
| Pamięć ustawień | EEPROM, odczyt ostatniego programu po włączeniu zasilania |
| Zasilanie | napięcie stałe dopasowane do użytej taśmy LED |
| Wyjście LED | PWM, tranzystor IRLL014N |
| Maksymalny prąd taśmy | 2 A |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Płytka PCB | 90×38 mm |
Wersja
AVT1847 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1–R3: 10 kΩ, SMD 1206
- C1, C2: 100 nF, SMD 1206
- C3: 22 µF / 16 V, SMD B
- C4: 100 pF, SMD 1206
- D1: 1N4148, minimelf
- T1: IRLL014N
- US1: LM78L05, SOT89
- US2: ATtiny25, SO8
- S1: microswitch 3×6 mm, wysokość 1,5 mm
Notes
Sterownik montuje się między zasilaczem DC a taśmą LED. Napięcie zasilania musi odpowiadać napięciu roboczemu zastosowanej taśmy LED.
Maksymalny prąd pobierany przez taśmę LED nie może przekraczać 2 A.
Program wybiera się przyciskiem S1, a ustawienie zostaje zapamiętane w pamięci nieulotnej EEPROM.
Po montażu układ można zabezpieczyć rurką termokurczliwą, zachowując dostęp do przycisku S1 i prawidłowe odprowadzenie ciepła.
Uwaga: przed podłączeniem sprawdź polaryzację zasilania oraz dopasowanie napięcia zasilacza do taśmy LED. Przekroczenie prądu 2 A, odwrotne podłączenie albo zwarcie na wyjściu może uszkodzić sterownik, zasilacz lub taśmę LED.
Najczęściej zadawane pytania
AVT1847 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny25 przygotowany do projektu. Pozostałe elementy, w tym stabilizator, tranzystor, przycisk i elementy SMD, trzeba skompletować osobno.
Sterownik obsługuje m.in. świecenie 100%, świecenie 50%, miganie, płynne rozjaśnianie i ściemnianie oraz efekty piły narastającej i opadającej.
Tak. Wybrany program jest zapisywany w pamięci EEPROM i odczytywany po ponownym włączeniu zasilania.
Napięcie zasilania powinno być stałe i dopasowane do napięcia roboczego użytej taśmy LED.
Maksymalny prąd pobierany przez taśmę LED nie może przekraczać 2 A.
