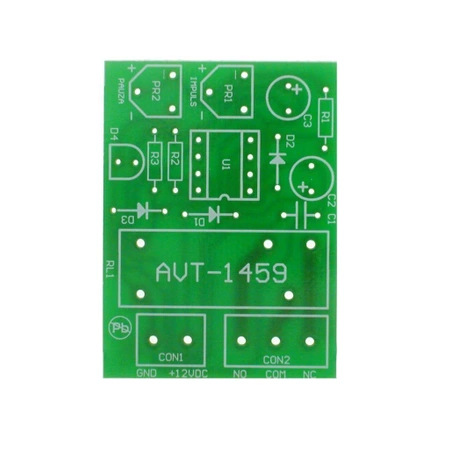

Programowalny przekaźnik czasowy 12 VDC - cykliczny timer sterujący - PCB do projektu AVT 1459
- Steruj cyklicznym włączaniem i wyłączaniem obciążenia z osobną regulacją pracy i przerwy. AVT1459 A to płytka PCB timera 12 V DC; elementy kompletujesz osobno.
Programowalny przekaźnik czasowy 12 V DC - cykliczny timer sterujący - płytka PCB do AVT1459
Pozwala zbudować cykliczny timer przekaźnikowy do okresowego włączania i wyłączania obciążenia z osobną regulacją czasu pracy i przerwy.
Cykliczne sterowanie przekaźnikiem
AVT1459 to prosty moduł czasowy do automatycznego załączania i rozłączania obciążenia w powtarzalnym cyklu. Dwa potencjometry pozwalają niezależnie ustawić czas impulsu oraz czas przerwy, dlatego układ sprawdza się w sterowaniu sygnalizacją, modelarstwie, fotografii, prostych automatach i urządzeniach o pracy przerywanej.

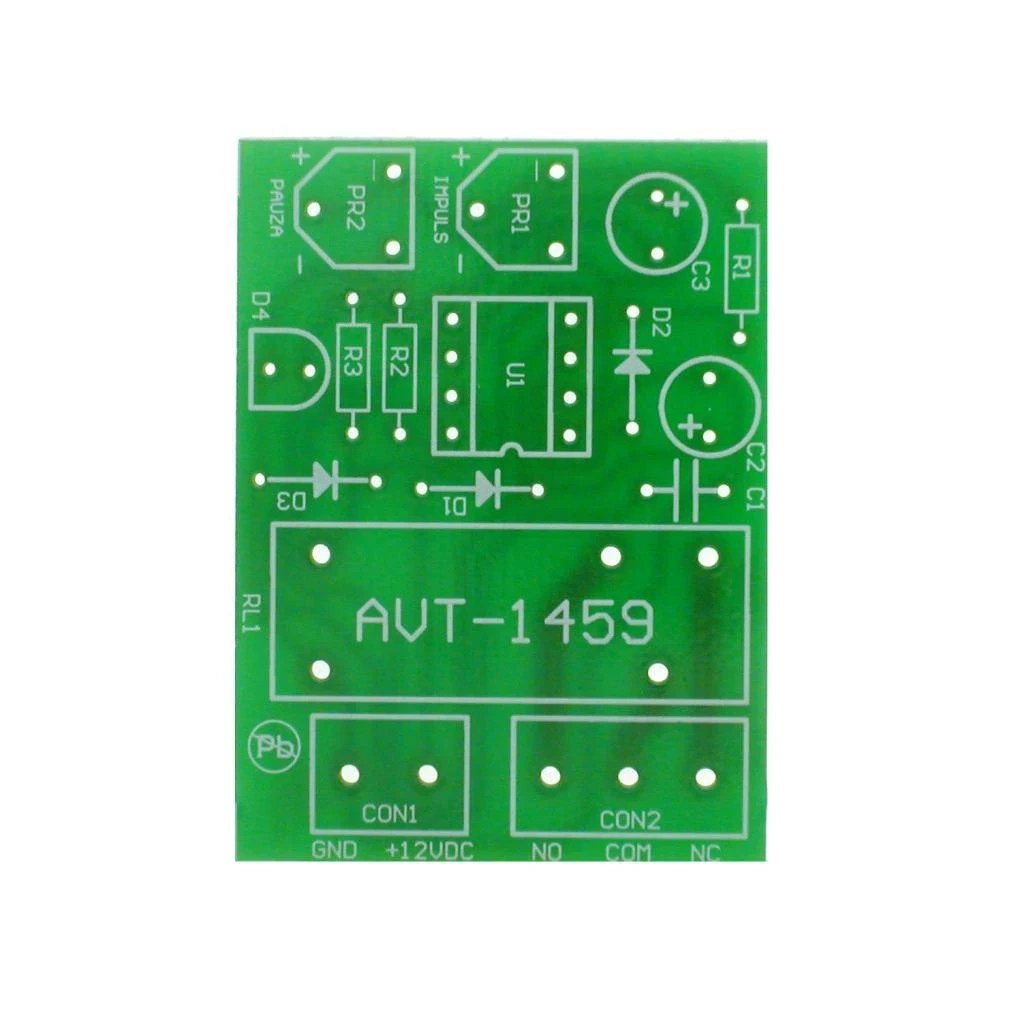

Sercem układu jest timer NE555 pracujący jako generator astabilny. Przekaźnik udostępnia styki NO, COM i NC, a dioda LED sygnalizuje jego zadziałanie. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, przekaźnik, potencjometry i złącza śrubowe trzeba skompletować osobno.
Karta techniczna
AVT1459
Cykliczny moduł czasowy z układem NE555, regulacją czasu załączenia i przerwy oraz przekaźnikiem z wyjściami NO/COM/NC.
| Wersja | A – płytka drukowana PCB |
| Funkcja | cykliczne włączanie i wyłączanie obciążenia |
| Układ czasowy | NE555, generator astabilny |
| Czas włączenia | około 0,5–8 s |
| Czas wyłączenia / przerwy | około 0,5–60 s |
| Element wykonawczy | przekaźnik |
| Obciążenie styków | 8 A / 230 VAC |
| Zasilanie | 12–15 VDC |
| Pobór prądu | do 100 mA |
| Płytka PCB | 47×34 mm |
Wersja
AVT1459 A – płytka PCB. Elementy elektroniczne, przekaźnik, potencjometry i złącza z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R3: 1 kΩ
- PR1: potencjometr montażowy 50 kΩ
- PR2: potencjometr montażowy 1 MΩ
- C1: 100 nF
- C2, C3: 100 µF
- U1: NE555
- D1–D3: 1N4148
- D4: LED
- CON1, CON2: złącza śrubowe
- RL1: RM96P12 lub odpowiednik
Notes
PR1 odpowiada za przerwę między kolejnymi załączeniami, a PR2 za czas impulsu sterującego przekaźnikiem. Dzięki temu można dopasować cykl pracy do sygnalizatora, małego napędu, układu modelarskiego lub innego urządzenia o pracy przerywanej.
Prawidłowo zmontowany układ ze sprawnych elementów działa po podłączeniu zasilania i nie wymaga dodatkowego strojenia. Dioda LED informuje o zadziałaniu przekaźnika, co ułatwia uruchomienie i testy bez podłączonego obciążenia.
Przekaźnik udostępnia styki NO, COM i NC, dlatego można wykorzystać zarówno logikę załączania, jak i rozłączania obwodu. Parametry obciążenia trzeba dobrać do zastosowanego przekaźnika i warunków pracy.
Uwaga: Część sterująca pracuje z zasilaniem 12–15 VDC, ale styki przekaźnika mogą sterować także obciążeniem sieciowym 230 VAC. Przy takim zastosowaniu wymagane są odpowiednia obudowa, izolacja, odstępy, bezpiecznik i kwalifikacje do pracy z napięciem sieciowym.
Najczęściej zadawane pytania
AVT1459 A zawiera wyłącznie płytkę PCB do projektu cyklicznego przekaźnika czasowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Czas załączenia można regulować w zakresie około 0,5–8 s, a czas przerwy w zakresie około 0,5–60 s.
Nie. Układ działa analogowo na timerze NE555, więc nie wymaga mikrokontrolera, programu ani konfiguracji przez komputer.
Przekaźnik ma styki o obciążalności 8 A / 230 VAC, ale praca z napięciem sieciowym wymaga właściwej obudowy, izolacji, zabezpieczeń i zachowania zasad bezpieczeństwa.
