Włącznik opóźniający 230 V AC 2-60 s - PCB do projektu AVT 1950
- Włącznik opóźniający załącza odbiornik 230 V AC po ustawionej zwłoce 2-60 s. Wersja A zawiera PCB do AVT1950; elementy kompletujesz osobno.

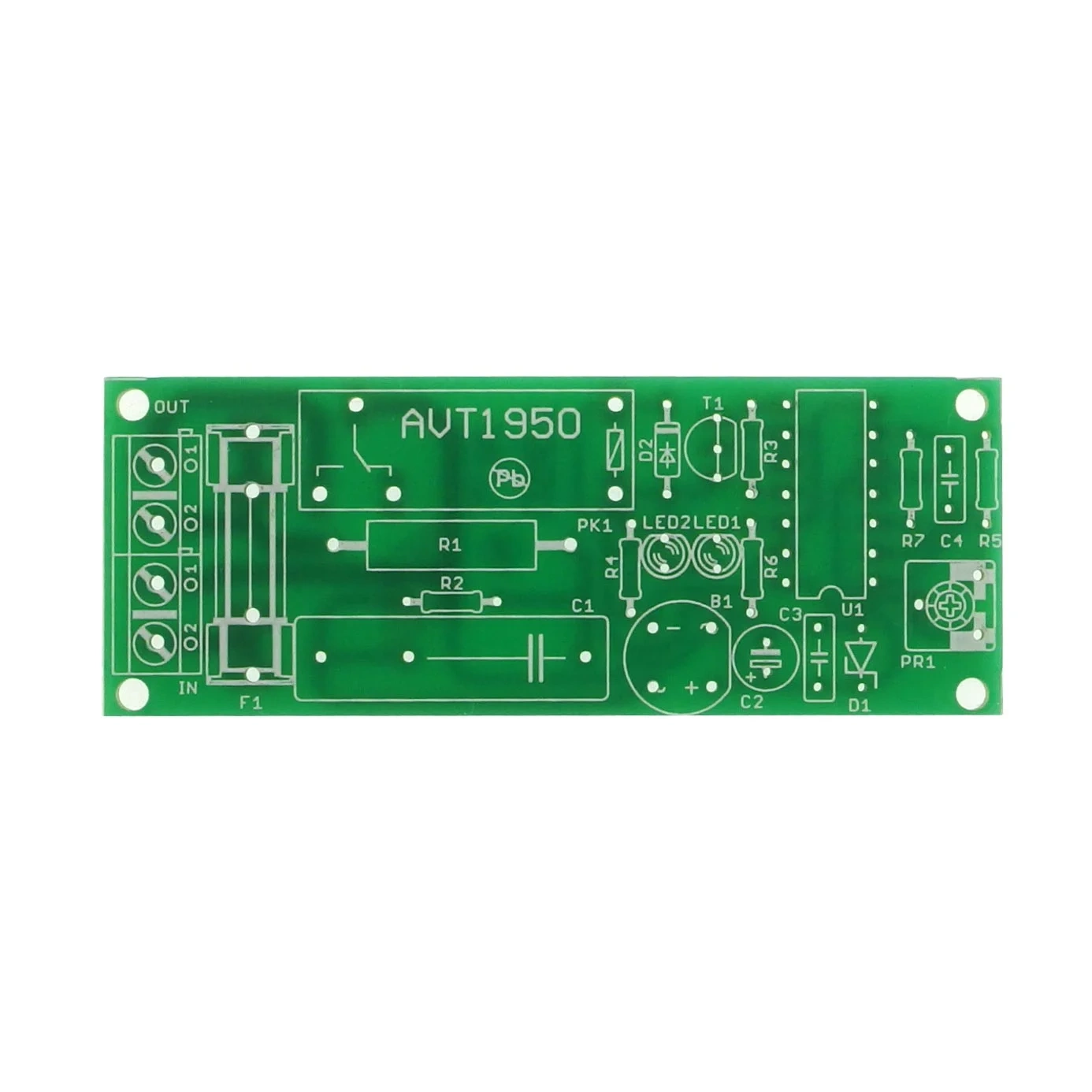

Włącznik opóźniający 230 V AC 2-60 s - płytka PCB do AVT1950
Płytka PCB do wykonania włącznika opóźniającego 230 V AC z płynną regulacją czasu zwłoki i wyjściem przekaźnikowym 8 A.
Opóźnione załączenie odbiornika sieciowego
AVT1950 pozwala wykonać włącznik, który po podaniu zasilania 230 V AC odczekuje ustawiony czas, a następnie załącza odbiornik przez przekaźnik. Taki układ przydaje się tam, gdzie urządzenie sieciowe nie powinno uruchamiać się natychmiast po pojawieniu się napięcia.
Czas opóźnienia ustawia się potencjometrem PR1 w zakresie od około 2 do 60 sekund. Układ wykorzystuje timer 4541 oraz zasilacz beztransformatorowy, dlatego cała płytka wymaga izolowanej obudowy i montażu przez osobę z kwalifikacjami. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Karta techniczna
AVT1950
Włącznik opóźniający załączenie odbiornika zasilanego z sieci 230 V AC po ustawionym czasie zwłoki.
| Kod projektu | AVT1950 |
| Wersja | A – płytka PCB |
| Funkcja | opóźnione załączenie odbiornika 230 V AC |
| Zasilanie | 230 V AC, zasilacz beztransformatorowy |
| Zakres regulacji czasu | 2-60 s |
| Regulacja czasu | potencjometr montażowy PR1 100 kΩ |
| Układ czasowy | 4541 |
| Element wykonawczy | przekaźnik RM96P12 lub podobny |
| Obciążalność styków | 8 A / 230 V AC |
| Sygnalizacja | LED1 – zasilanie, LED2 – zadziałanie przekaźnika |
| Płytka PCB | 77×28 mm |
Wersja
AVT1950 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1950. Elementy elektroniczne, układ 4541, przekaźnik, złącza, bezpiecznik i elementy zasilacza beztransformatorowego trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1: 150 Ω / 3 W
- R2: 1 MΩ
- R3, R4, R6: 4,7 kΩ
- R5: 1 kΩ
- R7: 100 kΩ
- PR1: potencjometr montażowy 100 kΩ
- C1: 470 nF / 400 V
- C2: 100 µF
- C3, C4: 100 nF
- D1: dioda Zenera 0,4 W / 12 V
- D2: 1N4148
- LED1, LED2: diody LED
- B1: mostek prostowniczy
- U1: 4541 + podstawka
- T1: BC547 lub podobny
- PK1: RM96P12 lub podobny
- F1: bezpiecznik
- IN, OUT: złącza śrubowe ARK2
Notes
Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci energetycznej.
Czas opóźnienia zależy od elementów oscylatora timera 4541: R5, R7, PR1 i C4.
LED1 sygnalizuje obecność zasilania, a LED2 zadziałanie przekaźnika PK1.
Przy większych obciążeniach trzeba zwrócić uwagę na obciążalność styków przekaźnika oraz ścieżek płytki drukowanej.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1950 A zawiera samą płytkę PCB. Układ 4541, przekaźnik, elementy zasilacza, złącza, bezpiecznik i pozostałe komponenty trzeba skompletować osobno.
Czas zwłoki można regulować od około 2 do 60 sekund.
Potencjometrem montażowym PR1 współpracującym z układem czasowym 4541.
Styki przekaźnika są opisane jako 8 A / 230 V AC.
Nie. Zasilacz beztransformatorowy nie zapewnia separacji od 230 V AC, dlatego moduł wymaga izolowanej obudowy i montażu przez osobę z kwalifikacjami.
