Co zawiera wersja AVT2622 A?
AVT2622 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Uniwersalny układ czasowy 1 s – 26 h - PCB do projektu AVT 2622
- Uniwersalny timer AVT2622 generuje impuls czasowy od 1 s do ponad 26 h, z funkcją START, STOP i skokową regulacją przez przełącznik oraz zworki. Projekt z 4541 i 4093; wersja A zawiera samą płytkę PCB, elementy osobno.

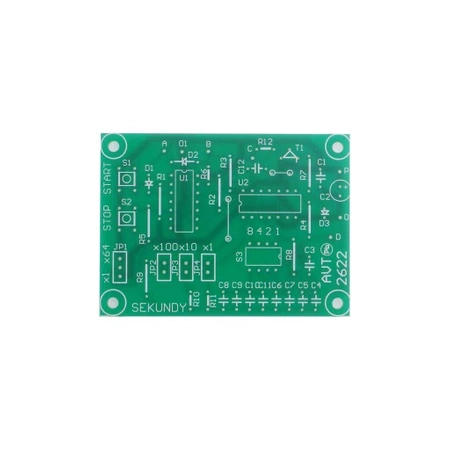

Uniwersalny układ czasowy 1 s – 26 h – płytka PCB AVT2622

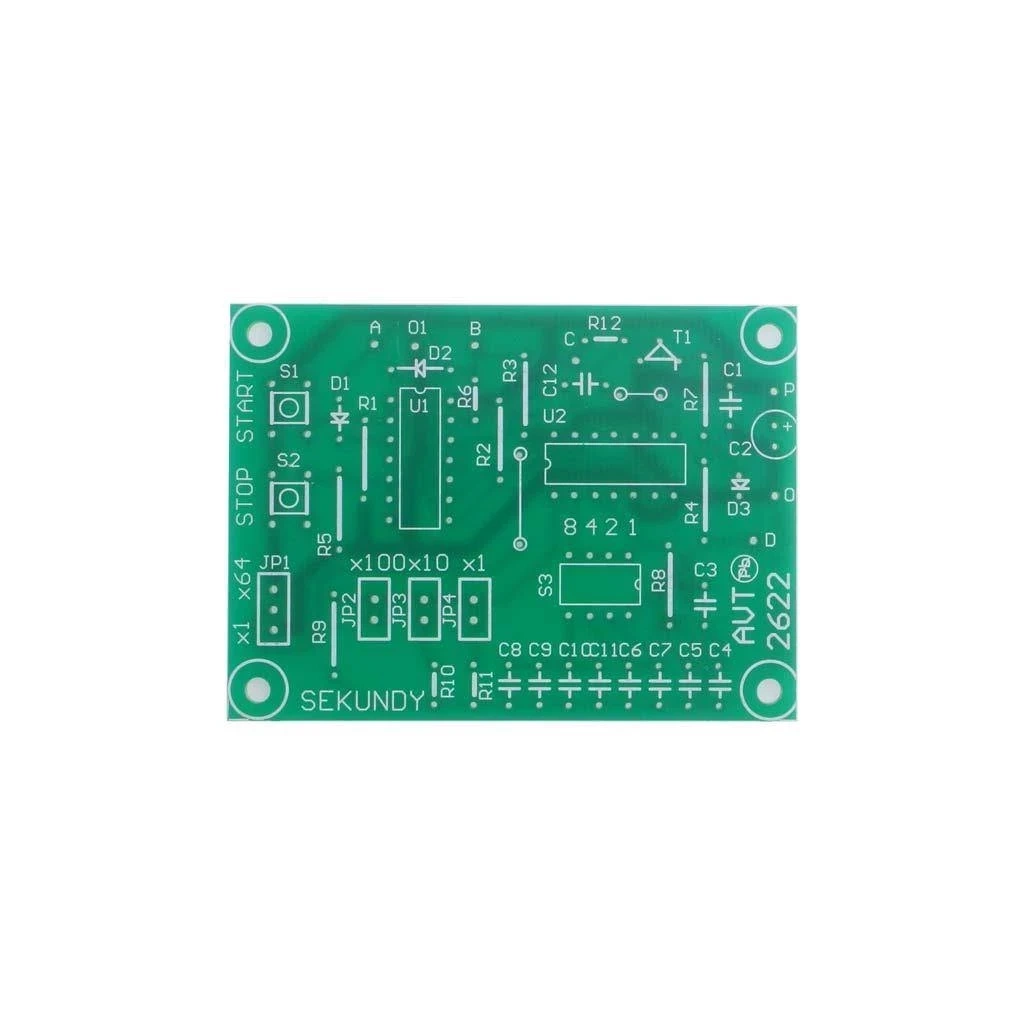

Płytka drukowana do budowy uniwersalnego timera z funkcją START/STOP i szerokim zakresem regulacji czasu.
Timer do sterowania czasowego w wielu zastosowaniach
AVT2622 A to płytka PCB do wykonania uniwersalnego układu czasowego. Po podaniu sygnału START timer generuje impuls o ustawionym czasie trwania, a sygnał STOP pozwala skrócić pracę układu w dowolnym momencie.
Zakres regulacji obejmuje czasy od 1 sekundy do ponad 26 godzin. Czas ustawia się skokowo przełącznikiem S3 oraz zworkami JP1–JP4. Rozwiązanie dobrze sprawdza się w prostych automatach, opóźniaczach, sterowaniu czasowym przekaźników, sygnalizacji i układach testowych.
Zakres 1 s – 26 h Szeroki zakres nastaw czasu pracy, od krótkich impulsów do długich opóźnień
START i STOP Uruchamianie impulsu i możliwość jego wcześniejszego przerwania
Płytka 72×53 mm Wariant PCB do samodzielnego skompletowania elementów timera
Karta techniczna
AVT2622
AVT2622 to projekt uniwersalnego układu czasowego z przerzutnikiem RS i układem CMOS 4541. Timer po starcie generuje impuls o ustawionej długości, sygnalizuje stan aktywny i może zostać zatrzymany sygnałem STOP.
| Kod projektu | AVT2622 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | uniwersalny układ czasowy / timer impulsowy |
| Funkcja | generowanie impulsu o zadanym czasie po sygnale START |
| Zakres czasu | 1 s…96000 s, czyli ponad 26 h |
| Układ czasowy | CMOS 4541 |
| Przerzutnik sterujący | RS na bramkach NAND układu 4093 |
| Start pracy | S1 lub zewnętrzny sygnał START |
| Zatrzymanie pracy | S2 lub zewnętrzny sygnał STOP |
| Sterowanie zewnętrzne | możliwość użycia przycisków, kontaktronów lub tranzystorów zwierających do masy |
| Regulacja jednostek czasu | S3, przełącznik DIP 4-pozycyjny w kodzie dwójkowym 1…15 |
| Mnożniki czasu | JP2, JP3, JP4: ×100, ×10, ×1 |
| Mnożnik wewnętrzny licznika | JP1: ×1 albo ×64 |
| Wyjście główne | punkt C, stan wysoki przez ustawiony czas |
| Wyjście dodatkowe | punkt D, krótki impuls ujemny po zakończeniu czasu |
| Sygnalizacja stanu aktywnego | dioda LED D3 |
| Dokładność czasu | zależna głównie od elementów RC C3…C11 i R8…R11 |
| Możliwość modyfikacji zakresu | tak, przez zmianę elementów RC i konfiguracji mnożników |
| Wymiary płytki PCB | 72×53 mm |
Wersja
AVT2622 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R3, R5, R6: 10 kΩ
- R4, R12: 2,2 kΩ
- R7: 1 kΩ
- R8, R10: 100 kΩ
- R9: 1 MΩ
- R11: 8,2 kΩ
- C1: 100 nF, ceramiczny
- C2: 100 µF / 16 V
- C3-C11: 220 nF
- C12: 1 nF
- D1, D2: 1N4148
- D3: dioda LED
- T1: BC548
- U1: 4093
- U2: 4541
- JP1: jumper ×3
- JP2-JP4: jumper ×2
- S1, S2: mikrowłącznik
- S3: DIP switch ×4
Notes
Czas pracy ustawia się w dwóch krokach: najpierw przełącznikiem S3 wybiera się wartość 1…15 w kodzie dwójkowym, a następnie zworkami JP1–JP4 dobiera się odpowiedni mnożnik czasu.
W danej chwili aktywny powinien być tylko jeden z jumperów JP2, JP3 i JP4. Zworka JP1 musi łączyć środkowy pin z jednym ze skrajnych punktów, aby wejście programujące układu 4541 nie pozostało niepodłączone.
Przy długich przewodach START/STOP warto zwiększyć odporność układu na zakłócenia przez zmniejszenie wartości rezystorów wejściowych lub dodanie kondensatorów filtrujących.
Uwaga: przed uruchomieniem sprawdź ustawienie zwór JP1–JP4, przełącznika S3 oraz polaryzację elementów. Nie pozostawiaj wejścia programującego układu 4541 bez wymuszonego stanu logicznego, ponieważ może to powodować nieprzewidywalną pracę timera.
Najczęściej zadawane pytania
Do czego służy AVT2622?
Projekt pozwala zbudować uniwersalny timer, który po sygnale START generuje impuls o ustawionej długości i może zostać wcześniej zatrzymany sygnałem STOP.
Jaki zakres czasu można ustawić?
Podstawowy zakres regulacji wynosi od 1 sekundy do 96000 sekund, czyli ponad 26 godzin. Zakres można zmieniać przez modyfikację elementów RC.
Jak ustawia się czas pracy?
Czas ustawia się przełącznikiem S3 w zakresie 1…15 oraz zworami JP1–JP4, które dobierają mnożniki czasu.
Czy można sterować układem zewnętrznym przyciskiem?
Tak. Do punktów sterujących można podłączyć zewnętrzne przyciski, kontaktrony lub tranzystory zwierające do masy, co ułatwia sterowanie timerem z innego miejsca.
