Przekaźnikowy timer 1-120 s na NE555 - PCB do projektu AVT 1689
- Timer przekaźnikowy wydłuży krótki impuls do czasu 1-120 s i załączy odbiornik na ustalony okres. Wersja A zawiera PCB do AVT1689; elementy kompletujesz osobno.
Układ podtrzymania przekaźnika po impulsie - płytka PCB do AVT1689

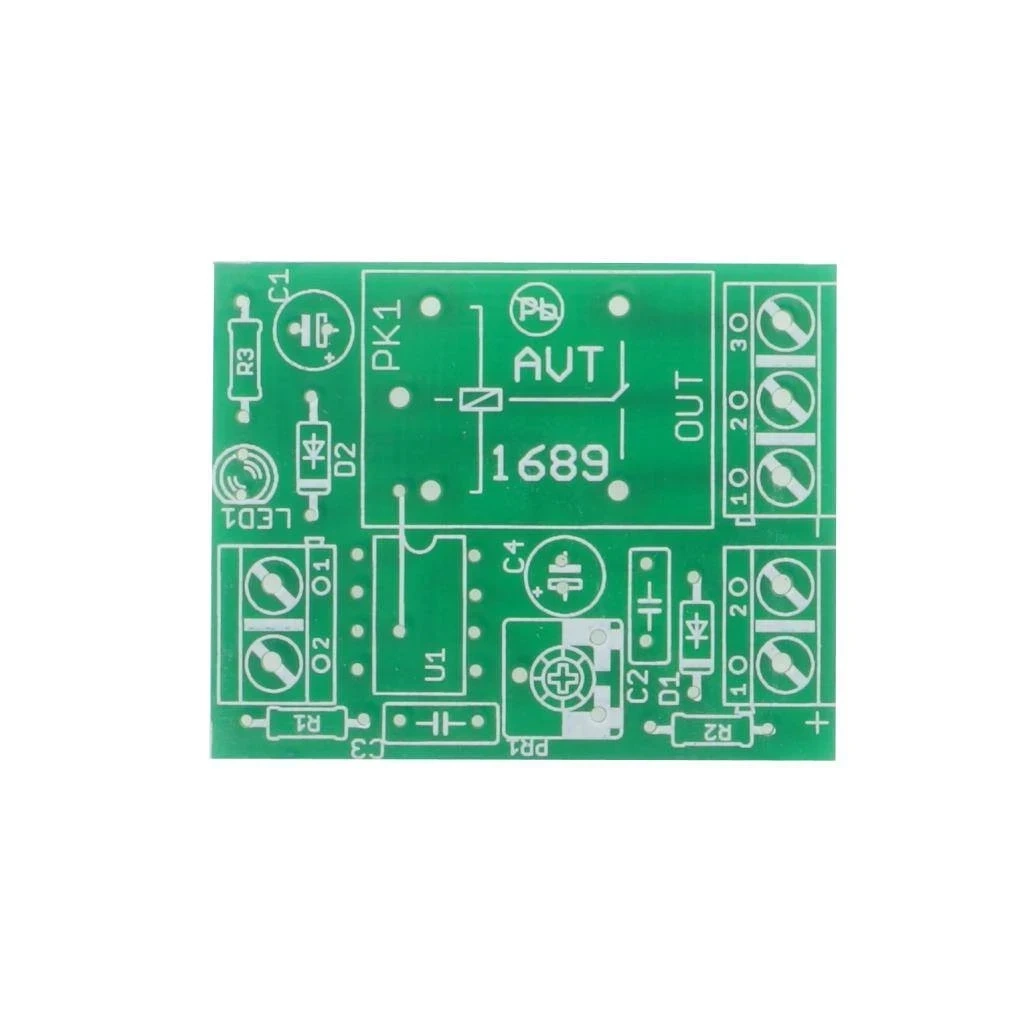

Płytka PCB do wykonania timera, który po krótkim impulsie załącza przekaźnik na regulowany czas.
Przekaźnikowy timer do wydłużania krótkich impulsów sterujących
AVT1689 to projekt przekaźnikowego wyłącznika czasowego, który zamienia krótkie naciśnięcie przycisku lub impuls z innego włącznika na załączenie przekaźnika przez określony czas. Układ sprawdza się przy podtrzymaniu otwarcia rygla w furtce lub drzwiach, czasowym sterowaniu oświetleniem, prostych układach automatyki i urządzeniach wymagających chwilowego załączenia wyjścia.
Sercem układu jest timer NE555 pracujący jako generator monostabilny. Czas zadziałania przekaźnika reguluje się płynnie potencjometrem PR1 w zakresie około 1–120 sekund. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, przekaźnik, złącza, przycisk i podstawkę trzeba skompletować osobno.
Karta techniczna
AVT1689
Przekaźnikowy wyłącznik czasowy na NE555, który po krótkim impulsie załącza przekaźnik na regulowany czas.
| Wersja | A – płytka drukowana PCB |
| Funkcja | zamiana krótkiego impulsu na regulowany impuls przekaźnikowy |
| Układ czasowy | NE555 w trybie monostabilnym |
| Zakres czasu przekaźnika | około 1–120 sekund |
| Regulacja czasu | potencjometr PR1 |
| Wyzwalanie | przycisk zwierny lub krótki impuls do wejścia TRI |
| Element wykonawczy | przekaźnik JQC3FF/121ZS lub zgodny |
| Obciążalność styków | 10 A / 230 V AC dla przekaźnika modelowego |
| Zasilanie | 12 VDC; dopuszczalne 12–15 V |
| Płytka PCB | 41×32 mm |
Wersja
AVT1689 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R3: 1 kΩ
- PR1: 500 kΩ
- C1: 100 µF
- C2, C3: 100 nF
- C4: 220 µF
- D1, D2: 1N4148
- LED: dioda LED
- U1: NE555
- PK1: JQC3FF/121ZS
- ARK2/500 – 2 szt.
- ARK3/500 – 1 szt.
- Przycisk zwierny
- Podstawka DIL8
Notes
Przycisk wyzwalający pracę timera jest podłączony do wejścia TRI układu NE555. Krótki impuls uruchamia odmierzanie czasu i załącza przekaźnik.
Czas zadziałania przekaźnika zależy od pojemności kondensatora C4 oraz ustawienia potencjometru PR1. Zakres regulacji wynosi około 1–120 sekund.
Dioda LED sygnalizuje zadziałanie przekaźnika, co ułatwia uruchomienie oraz kontrolę pracy układu w gotowym urządzeniu.
Przy sterowaniu odbiornikami 230 V AC należy dobrać obudowę, przewody, izolację i zabezpieczenia do napięcia oraz prądu sterowanego obwodu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1689 A zawiera wyłącznie płytkę PCB do projektu przekaźnikowego wyłącznika czasowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do podtrzymania otwarcia rygla, czasowego sterowania oświetleniem, uruchamiania przekaźnika po impulsie lub prostych układów automatyki wymagających wyjścia aktywnego przez ustalony czas.
Czas zadziałania przekaźnika można płynnie regulować w zakresie około 1–120 sekund za pomocą potencjometru PR1.
Nie. Timer działa na układzie NE555 w konfiguracji monostabilnej, bez mikrokontrolera i bez programu.
Tak, w granicach obciążalności styków przekaźnika, ale takie podłączenia powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami i z użyciem właściwej obudowy oraz izolacji.
