Przekaźnik czasowy minutowy - 4 tryby pracy - PCB i mikroprocesor do projektu AVT 1535/2
- Steruj obciążeniem w zakresie 1…99 minut za pomocą przekaźnika czasowego z 4 trybami pracy i wyświetlaczem LED. AVT1535/2 A+ zawiera PCB i mikrokontroler; elementy kompletujesz osobno.
Przekaźnik czasowy minutowy - 4 tryby pracy - płytka PCB i mikrokontroler do AVT1535/2
Pozwala zbudować przekaźnikowy moduł czasowy z nastawą 1…99 minut, wyświetlaczem LED i wejściem sterującym z optoizolacją.
Minutowy przekaźnik czasowy z wyświetlaczem LED
AVT1535/2 to przekaźnikowy moduł wykonawczy do sterowania obciążeniem według nastawy czasu od 1 do 99 minut. Dwucyfrowy wyświetlacz LED pokazuje czas pozostały do rozłączenia przekaźnika, a kropka na wyświetlaczu jedności informuje o załączeniu wyjścia.
Układ udostępnia 4 tryby pracy: odliczanie czasu załączane poziomem, odliczanie po zaniku poziomu, pracę jako przerzutnik T oraz tryb, w którym stan wyjścia odpowiada stanowi wejścia. Wejście sterujące jest separowane galwanicznie przez transoptor i współpracuje z sygnałem 3…15 V. Wersja A+ obejmuje płytkę PCB i mikrokontroler przygotowany do projektu; pozostałe elementy SMD, przekaźnik, wyświetlacze, złącza, przycisk i zworkę trzeba skompletować osobno.
Karta techniczna
AVT1535/2
Minutowy przekaźnik czasowy z mikrokontrolerem ATtiny261, wejściem optoizolowanym, dwucyfrowym wyświetlaczem LED i wyjściem przekaźnikowym NC/NO.
| Wersja | A+ – płytka PCB i mikrokontroler |
| Funkcja | przekaźnikowy moduł czasowy |
| Zakres nastawy czasu | 1…99 min, krok 1 min |
| Liczba trybów pracy | 4 |
| Mikrokontroler | ATtiny261 SMD |
| Wyświetlacz | 2 cyfry LED 7-segmentowe |
| Wejście sterujące | optoizolowane, sygnał 3…15 V |
| Wyjście | przekaźnik, styki NC/NO |
| Obciążalność styków | 230 VAC / 8 A |
| Zasilanie | 12 VDC |
| Płytka PCB | 32×86 mm |
Wersja

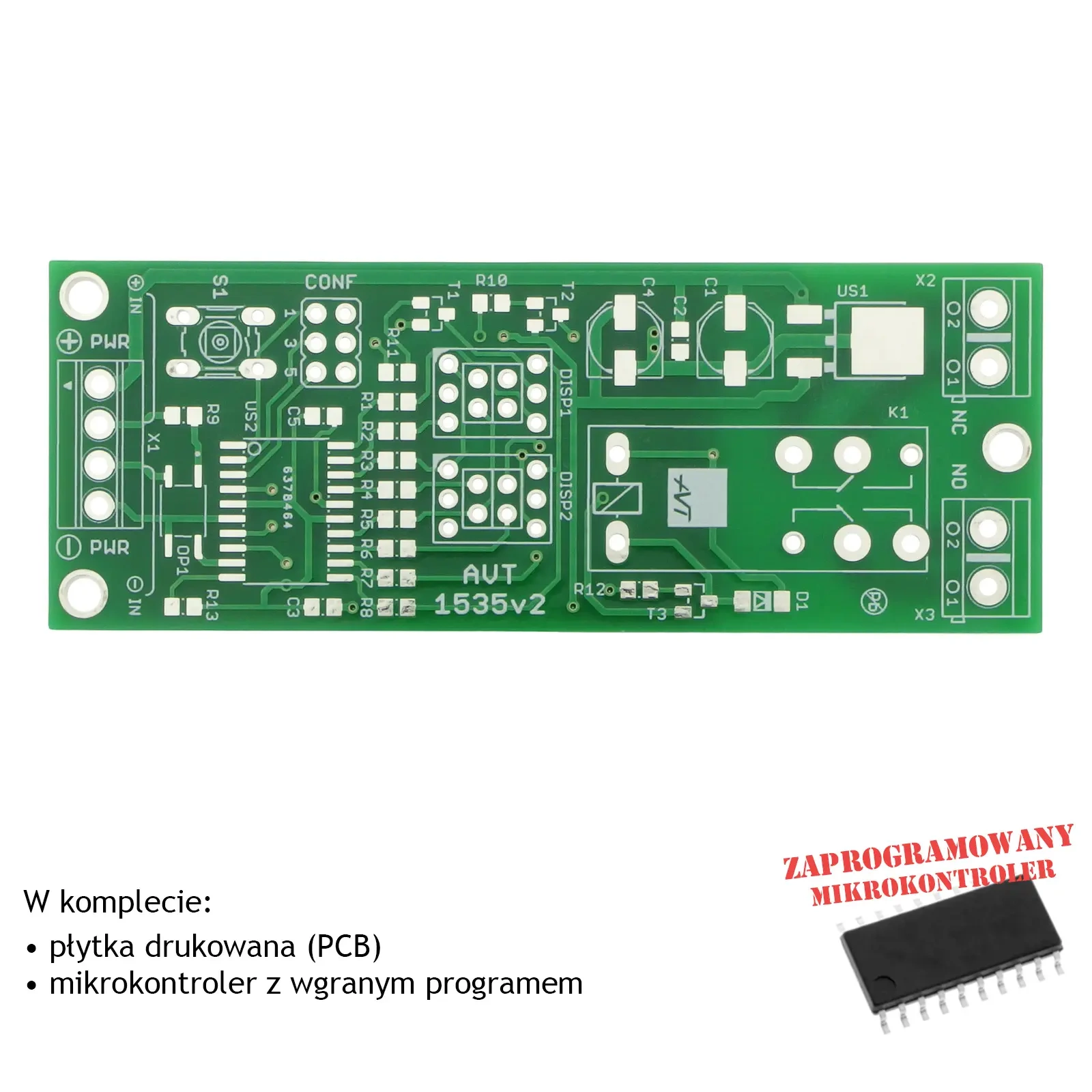

AVT1535/2 A+ – płytka PCB i mikrokontroler ATtiny261. Pozostałe elementy SMD, przekaźnik, wyświetlacze, złącza, przycisk i zworkę z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1…R8: 100 Ω SMD 0805
- R9: 2,2 kΩ SMD 0805
- R10…R13: 8,2 kΩ SMD 0805
- C1, C4: 100 µF SMD
- C2, C3, C5: 100 nF SMD 0805
- D1: 1N4148 SMD
- OP1: LTV354
- T1, T2: BC856 SMD lub podobny
- T3: BC846 SMD lub podobny
- US1: 78M05 SMD
- US2: ATtiny261 SMD – mikrokontroler przygotowany do projektu (w zestawie)
- DISP1, DISP2: LTS2801, zielone
- K1: RM84P12
- CONF: goldpin 2×3 + zworka
- NC, NO: ARK2/500
- IN, PWR: ARK2/350
- S1: mikroswitch
Notes
Tryb pracy wybiera się zworką na pinach 5 i 6 złącza CONF oraz odpowiednią nastawą czasu. Dostępne są cztery tryby: odliczanie załączane poziomem, odliczanie po zaniku poziomu, przerzutnik T oraz tryb, w którym wyjście jest zgodne ze stanem wejścia.
Nastawę czasu ustawia się po założeniu zworki na piny 3 i 4 złącza CONF. Przycisk S1 zwiększa wartość, dłuższe przytrzymanie przyspiesza zmianę, a zdjęcie zworki zapisuje ustawienie w pamięci EEPROM.
Zwarcie pinów 1 i 2 złącza CONF lub wciśnięcie S1 zmienia stan wyjścia na przeciwny i przerywa odmierzanie czasu. Wejście sterujące IN+ / IN- przyjmuje sygnał 3…15 V i jest separowane galwanicznie przez transoptor.
Układ jest zbudowany w większości z elementów SMD, również 0805. Przy montażu trzeba zwrócić uwagę na orientację mikrokontrolera, transoptora, tranzystorów, diody D1 i wyświetlaczy LED.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1535/2 A+ zawiera płytkę PCB oraz mikrokontroler ATtiny261 przygotowany do projektu minutowego przekaźnika czasowego. Do uruchomienia układu trzeba samodzielnie skompletować pozostałe elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
AVT1535/2 obsługuje nastawę od 1 do 99 minut z krokiem co 1 minutę. Ustawienie można zapisać w pamięci EEPROM.
Dostępne są 4 tryby: odliczanie czasu załączane poziomem, odliczanie po zaniku poziomu, praca jako przerzutnik T oraz tryb, w którym stan wyjścia jest równy stanowi wejścia.
Tak. Do krótszych czasów służy AVT1535/1 – sekundowy przekaźnik czasowy z nastawą 1…99 sekund. AVT1535/2 jest wariantem minutowym z nastawą 1…99 minut.
Wersja A+ zawiera mikrokontroler ATtiny261 przygotowany do projektu, więc użytkownik nie musi samodzielnie programować układu przed uruchomieniem przekaźnika czasowego.
