Uniwersalny układ czasowy z przekaźnikiem 9–12V - PCB do projektu AVT 724

zoom

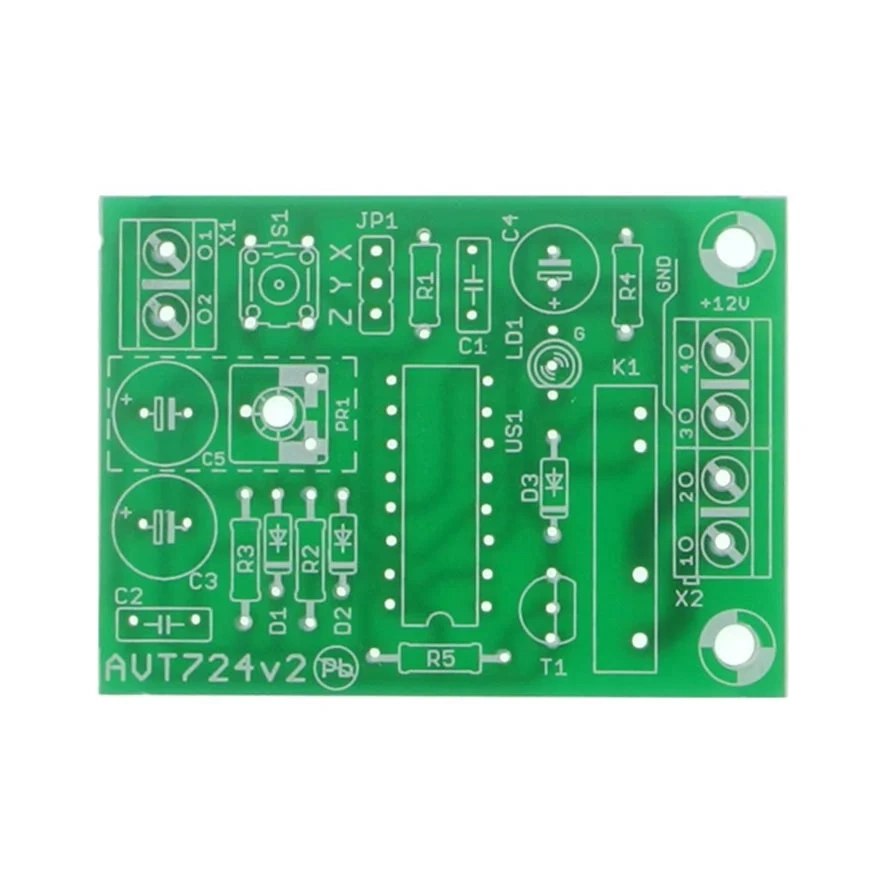

Uniwersalny układ czasowy z przekaźnikiem 9–12V - PCB do projektu AVT 724

Uniwersalny układ czasowy może działać jako timer po naciśnięciu przycisku albo jako wyłącznik schodowy z automatycznym powrotem stanu. AVT724 A zawiera płytkę PCB, a elementy elektroniczne należy skompletować osobno.

Wersja

Rozmiar

Dostępny

17,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT724 A

Marka:

5903890026707

Timer z przekaźnikiem i wyborem trybu pracy - płytka PCB do AVT724

Płytka PCB do wykonania uniwersalnego układu czasowego sterowanego przyciskiem lub czujnikiem dotykowym.

Dwa tryby pracy: timer i wyłącznik schodowy

AVT724 to uniwersalny układ czasowy z przekaźnikiem. Może pracować jako klasyczny timer, który po naciśnięciu przycisku zmienia stan wyjścia na określony czas, a następnie wraca do stanu spoczynkowego.

Drugi tryb działa jak wyłącznik schodowy: naciśnięcie przycisku zmienia stan wyjścia, a po odmierzonym czasie układ ponownie przełącza wyjście. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Timer lub wyłącznik schodowy tryb wybierany zworką na punktach X, Y, Z

Przekaźnik na płytce wyjście przekaźnikowe do sterowania zewnętrznym obwodem wykonawczym

PCB 39×53 mm mała płytka do montażu w obudowie, panelu lub urządzeniu sterującym

Skala trudności1/6

Szacowany czas montażu30 min

Karta techniczna
AVT724

Układ czasowy z licznikiem CMOS 4017, przyciskiem sterującym, dwukolorową diodą LED, przekaźnikiem i wyborem trybu pracy zworką XYZ.

Kod projektu	AVT724
Wersja	A – płytka drukowana PCB
Typ układu	uniwersalny układ czasowy
Tryby pracy	timer/minutnik oraz wyłącznik schodowy
Sterowanie	przycisk S1 lub czujnik dotykowy
Układ logiczny	CMOS 4017
Wyjście	wbudowany przekaźnik, styki COM i NO
Sygnalizacja	dwukolorowa dioda LED
Zasilanie	9–12 V DC
Wymiary płytki PCB	39×53 mm

Pobierz dokumentację PDF

Wersja

AVT724 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Wykaz elementów

R1, R2: 10 MΩ
R3: 1 MΩ
R4: 1 kΩ
R5: 4,7 kΩ
C1, C2: 10 nF
C3: 10 µF
C4: 100 µF
D1–D3: 1N4148
LD1: dioda LED R/G
T1: BC548
US1: CMOS 4017 wraz z podstawką
JP1: listwa goldpin 1×3 pin + jumper
S1: przycisk
K1: przekaźnik
X1, X2: złącza śrubowe
Opcjonalnie: C5 100 µF i PR1 1 MΩ

Notes

Tryb pracy wybiera się przez zwarcie dwóch punktów X, Y, Z. Zwarcie X–Y daje tryb wyłącznika schodowego, a zwarcie Y–Z klasyczny timer odmierzający czas po naciśnięciu.

Czas działania zależy od wartości R3 i C3. Proponowane wartości początkowe 1 MΩ i 10 µF dają około 6–10 sekund.

Na płytce przewidziano miejsce na opcjonalny kondensator C5 oraz potencjometr PR1. Przy montażu PR1 należy usunąć rezystor R3.

Elementy oznaczone biegunowością, szczególnie diody, kondensatory elektrolityczne, tranzystor i układ scalony w podstawce, wymagają kontroli orientacji przed uruchomieniem.

Uwaga: AVT724 jest niskonapięciowym układem sterującym. Przekaźnik separuje obwód wykonawczy, ale przy sterowaniu napięciem sieciowym lub większym obciążeniem wymagane są odpowiednie kwalifikacje, obudowa, izolacja, bezpiecznik i przewody dobrane do obciążenia.
