Automatyczny wyłącznik czasowy 12V z przekaźnikiem - PCB do projektu AVT 1684
- Wyłącznik czasowy odłączy zasilanie odbiornika po nastawionym czasie od 30 s do 10 h. Wersja A zawiera PCB do AVT1684; elementy kompletujesz osobno.

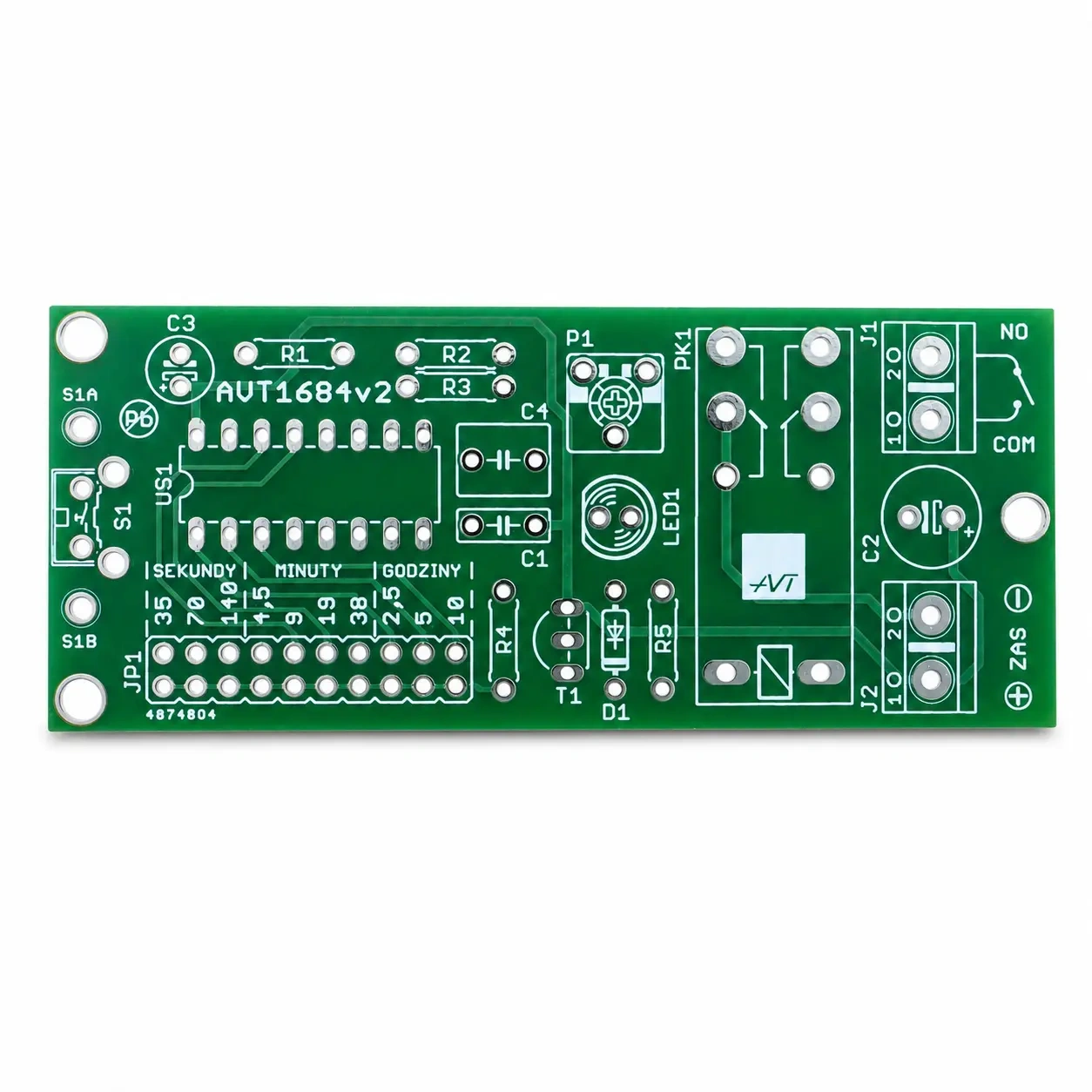

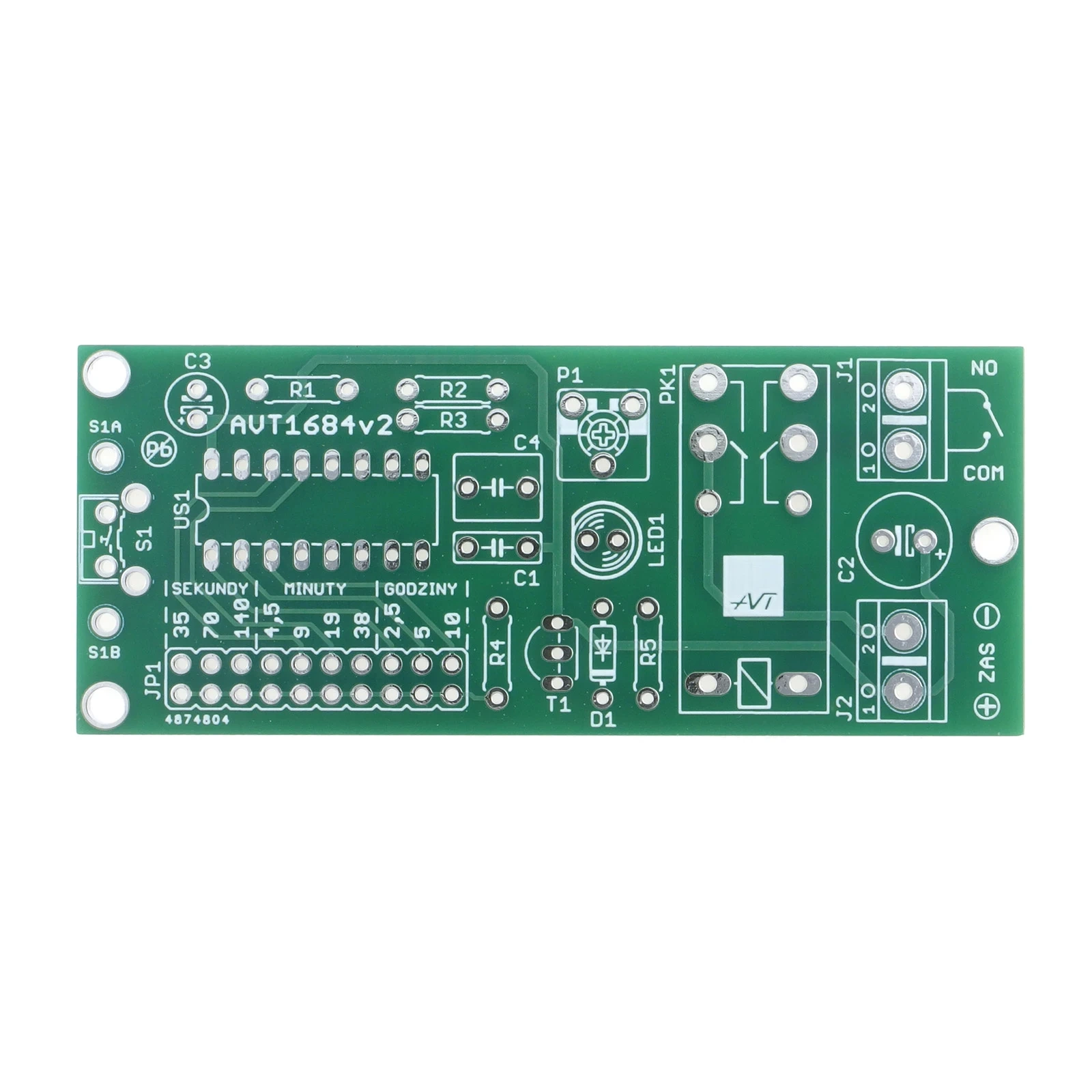

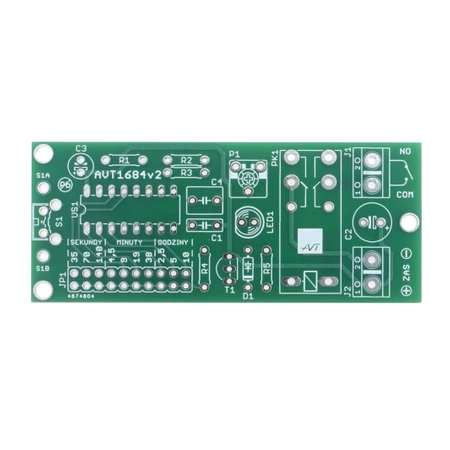

Timer przekaźnikowy do automatycznego odłączania zasilania - płytka PCB do AVT1684
Płytka PCB do wykonania wyłącznika czasowego, który po nastawionym czasie odłącza zasilanie sterowanego odbiornika.
Automatyczne wyłączenie urządzenia po upływie nastawionego czasu
AVT1684 to projekt prostego wyłącznika czasowego z przekaźnikiem. Po naciśnięciu przycisku układ rozpoczyna odmierzanie czasu, podtrzymuje zasilanie sterowanego urządzenia, a po zakończeniu odliczania odłącza odbiornik oraz sam układ timera.
Zakres pracy wybiera się skokowo zworką, a czas można skorygować potencjometrem P1. Układ sprawdza się tam, gdzie potrzebne jest automatyczne wyłączenie urządzenia po określonym czasie: w stanowisku testowym, prostym zasilaczu warsztatowym, pomocniczej automatyce, ładowarce, wentylatorze lub innym odbiorniku sterowanym przez styki przekaźnika. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1684
Automatyczny wyłącznik czasowy z układem CD4060, przekaźnikiem wykonawczym i skokowo wybieranym czasem odłączenia zasilania.
| Wersja | A – płytka drukowana PCB |
| Funkcja | automatyczne odłączenie zasilania po nastawionym czasie |
| Układ czasowy | CD4060 z generatorem RC i dzielnikami częstotliwości |
| Zakres czasu | około 30 sekund…10 godzin |
| Wybór czasu | zworka JP1 lub przełącznik zewnętrzny |
| Regulacja czasu | potencjometr P1 |
| Wyzwalanie | przycisk S1 |
| Element wykonawczy | przekaźnik dwuobwodowy 12 V |
| Obciążalność styków | 8 A / 230 V |
| Zasilanie układu | 12 VDC, min. 50 mA |
| Płytka PCB | 80×33 mm |
Wersja
AVT1684 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 22 kΩ
- R2: 6,8 MΩ
- R3: 1,5 MΩ
- R4: 10 kΩ
- R5: 2,2 kΩ
- P1: 1 MΩ, montażowy leżący
- C1: 100 nF
- C2: 470 µF
- C3: 22 µF
- C4: 1 µF
- D1: 1N4148
- LED1: dioda LED 5 mm
- T1: BC557 lub podobny
- US1: CD4060
- PK1: przekaźnik dwuobwodowy 12 V
- J1, J2: ARK2 5 mm
- S1: mikroswitch kątowy
- JP1: goldpin 2×10 + jumper
- Podstawka DIL16
Notes
Złącze J2 służy do zasilania układu 12 VDC. Złącze J1 pracuje jak zwykły wyłącznik i włącza się je szeregowo z odłączanym urządzeniem.
Czas działania wybiera się na złączu JP1. Zworkę można zastąpić przełącznikiem obrotowym, jeśli w gotowym urządzeniu potrzebny jest wygodny wybór zakresu z panelu.
Potencjometr P1 służy do korekty częstotliwości generatora. Po ustawieniu jednego czasu pozostałe zakresy wynikają z podziału częstotliwości w układzie CD4060.
Generator nie jest stabilizowany kwarcowo, a czas zależy między innymi od temperatury i jakości kondensatora C4. Układ nie jest przeznaczony do precyzyjnego odmierzania czasu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1684 A zawiera wyłącznie płytkę PCB do projektu automatycznego wyłącznika czasowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do automatycznego odłączania zasilania odbiornika po nastawionym czasie, na przykład w stanowisku testowym, pomocniczym sterowniku, zasilaczu warsztatowym, wentylatorze lub prostym układzie automatyki.
Zakres działania przekaźnika wynosi około 30 sekund…10 godzin. Czas wybiera się skokowo zworką na JP1, a korektę wykonuje potencjometrem P1.
Nie. Generator nie jest stabilizowany kwarcowo, więc uzyskiwane czasy zależą od elementów, temperatury i regulacji. To praktyczny timer użytkowy, a nie precyzyjny zegar.
Nie. Po zakończeniu odmierzania przekaźnik odłącza zasilanie od układu i sterowanego urządzenia, więc w stanie spoczynku układ nie pobiera prądu ze źródła zasilania.
Film o projekcie
