Wielofunkcyjny układ czasowy opóźniacz 230 V - PCB do projektu AVT 2832
- Odłącza urządzenie sieciowe po ustawionym czasie, z układem CMOS4541, tranzystorem IRF840 i możliwością pracy jako opóźniacz chwilowy lub wyłącznik czasowy. Wersja A zawiera płytkę PCB.
Wielofunkcyjny układ czasowy – opóźniacz sieciowy AVT2832
Płytka pozwala zbudować układ czasowy do opóźnionego odłączania urządzeń zasilanych z sieci 230 VAC.
Opóźnione wyłączenie radia, lampki lub małego odbiornika
AVT2832 pozwala zbudować wielofunkcyjny układ czasowy, który po odliczeniu ustawionego czasu odłącza zasilanie podłączonego urządzenia. W podstawowym zastosowaniu może na kilka sekund przerwać zasilanie radia z zegarem, wyłączając dźwięk bez kasowania ustawień zegara.
Po niewielkiej zmianie montażowej układ może pracować także jako opóźniony wyłącznik, który po upływie czasu odłącza obciążenie na stałe. Czas opóźnienia dobiera się elementami obwodu RC generatora czasowego, a czas krótkiej przerwy w wersji podstawowej zależy od pojemności kondensatora w torze bramki tranzystora.
Karta techniczna
AVT2832
Wielofunkcyjny układ czasowy do opóźnionego odłączania niewielkich odbiorników zasilanych z sieci 230 VAC.
| Wersja | A – płytka PCB |
| Typ projektu | wielofunkcyjny układ czasowy / opóźniacz |
| Zastosowanie | opóźnione odłączanie niewielkich urządzeń zasilanych z sieci |
| Napięcie pracy | 230 VAC |
| Separacja od sieci | brak separacji galwanicznej |
| Element wykonawczy | wysokonapięciowy tranzystor MOSFET |
| Zalecane obciążenie | do 0,5 A, około 100 W |
| Typowy czas opóźnienia | około 30…60 minut |
| Regulacja czasu | przez dobór elementów obwodu czasowego RC |
| Tryby pracy | krótkie odłączenie zasilania albo trwałe odłączenie po czasie |
| Sterowanie | przycisk chwilowy albo przełącznik |
| Wymagana obudowa | zamknięta obudowa izolacyjna do pracy z napięciem sieciowym |
| Obudowa z dokumentacji | Z-27, wtyk + gniazdo |
| Uruchomienie | po poprawnym montażu układ nie wymaga strojenia |
| Wymiary płytki PCB | 50×57 mm |

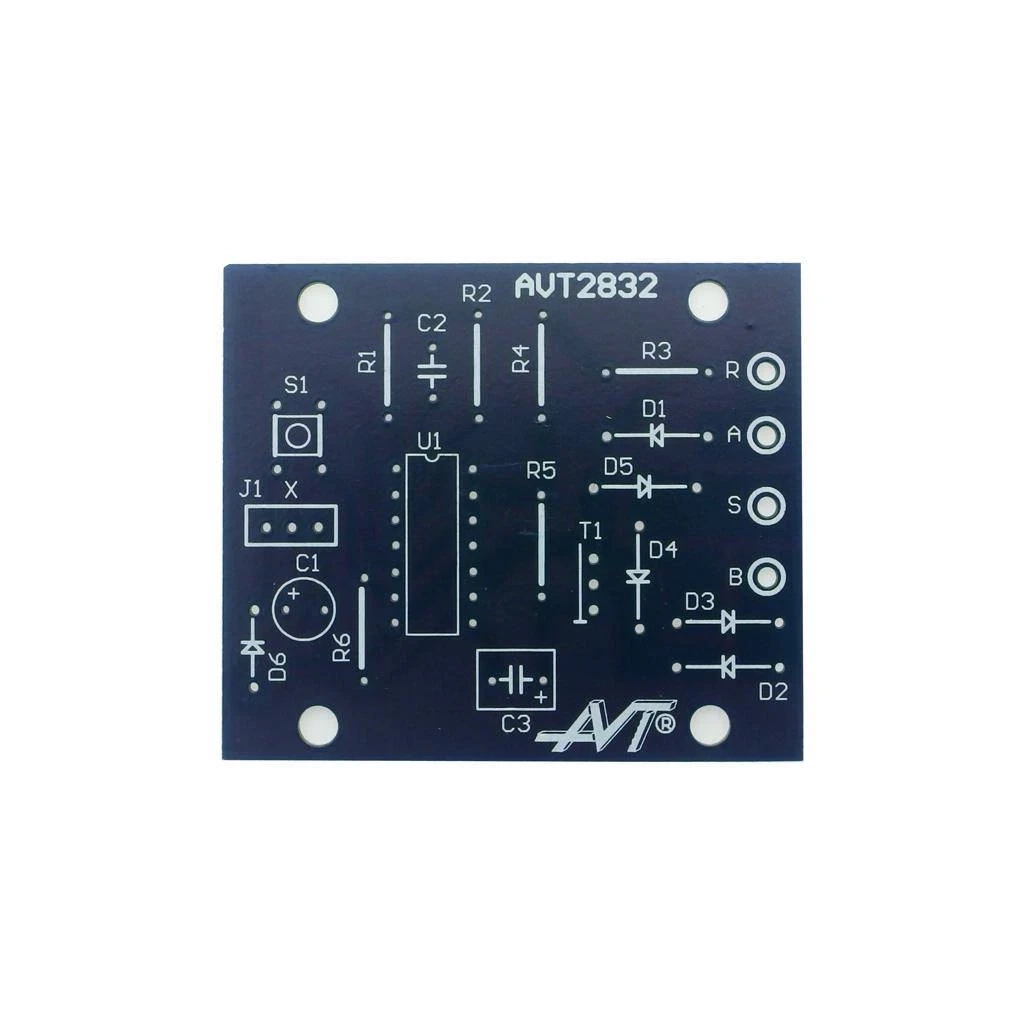

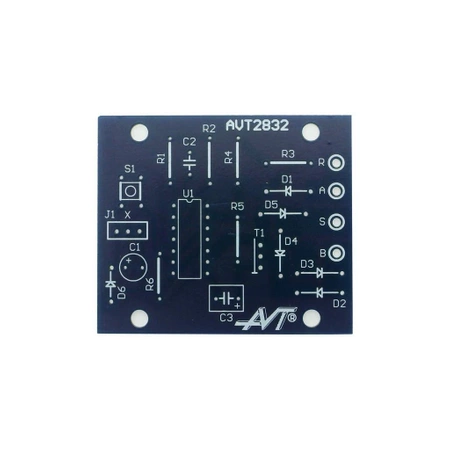

Wersja A – płytka PCB
AVT2832 A zawiera płytkę PCB do projektu wielofunkcyjnego układu czasowego. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R3, R4: 220 kΩ
- R2: 10 kΩ
- R5, R6: 1 MΩ
- C1: 100 µF / 16 V
- C2: 220 nF
- C3: 100 nF…22 µF / 16 V
- D1…D5: 1N4007
- D6: dioda Zenera 10 V
- T1: IRF840 lub podobny MOSFET wysokonapięciowy
- U1: CMOS4541
- S1: przycisk albo przełącznik, zależnie od wybranego trybu pracy
- J1: nie montować
- Podstawka pod układ scalony
- Obudowa Z-27, wtyk + gniazdo
- Przewody i elementy izolacyjne dobrane do pracy z napięciem sieciowym
Notes
Czas opóźnienia można zmieniać przez dobór elementów obwodu RC generatora czasowego. Większe wartości wydłużają czas odliczania, a mniejsze skracają go.
W wersji podstawowej przerwa w zasilaniu trwa kilka sekund. Aby uzyskać trwałe odłączenie obciążenia po czasie, trzeba wykonać konfigurację montażową przewidzianą dla pracy jako wyłącznik czasowy.
Dla radia z zegarem i podtrzymaniem bateryjnym można użyć przycisku chwilowego. Dla urządzeń, które mają zostać całkowicie odłączone od sieci, praktyczniejszy będzie przełącznik.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Elektronika opóźniacza jest połączona z siecią i nie jest odseparowana galwanicznie. Montaż, uruchamianie i użytkowanie wymagają zamkniętej, izolacyjnej obudowy, zachowania odstępów izolacyjnych oraz kwalifikacji do pracy przy napięciu sieciowym.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To wielofunkcyjny układ czasowy do opóźnionego odłączania urządzeń zasilanych z sieci 230 VAC.
Układ może wykonać krótką przerwę w zasilaniu po odliczeniu czasu albo odłączyć obciążenie na stałe po zmianie konfiguracji montażowej.
Dla wersji podstawowej zalecane jest obciążenie do około 0,5 A i 100 W.
W typowym zastosowaniu czas opóźnienia wynosi około 30…60 minut, ale można go zmieniać przez dobór elementów obwodu RC.
Tak. Wymaga to konfiguracji montażowej przewidzianej dla pracy jako wyłącznik czasowy oraz zastosowania odpowiedniego elementu wyzwalającego.
Tak. W podstawowej konfiguracji może na kilka sekund odłączyć zasilanie, co wyłącza dźwięk, a przy bateryjnym podtrzymaniu nie kasuje ustawień zegara.
Nie. Układ jest zasilany bezpośrednio z sieci i podczas pracy cała elektronika może znajdować się na potencjale niebezpiecznym.
Nie. Poprawnie zmontowany układ nie wymaga strojenia, ale wymaga bezpiecznego montażu w obudowie izolacyjnej.
Nie. To wersja A, czyli sama płytka PCB. Układ CMOS4541, tranzystor IRF840, diody 1N4007, diodę Zenera 10 V, rezystory, kondensatory, przycisk lub przełącznik, obudowę, przewody i pozostałe elementy trzeba dobrać osobno według wykazu.
