Moduł komfortowych kierunkowskazów 9-18 V - PCB i mikroprocesor do projektu AVT 1945
- Moduł dodaje funkcję 3 mignięć po krótkim impulsie kierunkowskazu. AVT1945 A+ zawiera PCB i zaprogramowany ATtiny25; elementy kompletujesz osobno.
Moduł komfortowych kierunkowskazów do auta - płytka PCB i zaprogramowany mikrokontroler do AVT1945
Płytka PCB i zaprogramowany ATtiny25 do wykonania modułu, który po krótkim impulsie kierunkowskazu generuje cykl trzech mignięć.
Trzy mignięcia po krótkim ruchu manetką
AVT1945 dodaje do starszego samochodu funkcję komfortowych kierunkowskazów znaną z nowszych aut. Wystarczy krótki impuls kierunkowskazu, a moduł uzupełni cykl do trzech mignięć po wybranej stronie.
Układ rozpoznaje sytuacje specjalne: przerwanie cyklu kolejnym impulsem, zmianę kierunku manewru oraz równoczesne mignięcie obu stron, które nie uruchamia funkcji komfortowej. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1945
Moduł komfortowych kierunkowskazów do instalacji samochodowej, generujący trzy mignięcia po krótkim impulsie z manetki.
| Kod projektu | AVT1945 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | komfortowe kierunkowskazy, 3 mignięcia po impulsie |
| Minimalny impuls wyzwalający | 0,2 s |
| Zasilanie | 9-18 V DC, instalacja samochodowa |
| Pobór prądu w czuwaniu | poniżej 1 mA |
| Kanały | lewy i prawy kierunkowskaz |
| Elementy wykonawcze | REL1, REL2 HFKW012 |
| Konfiguracja | zworka PRG, uczenie cyklu migania auta |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Obudowa | Z68U |
| Płytka PCB | 58×42 mm |
Wersja

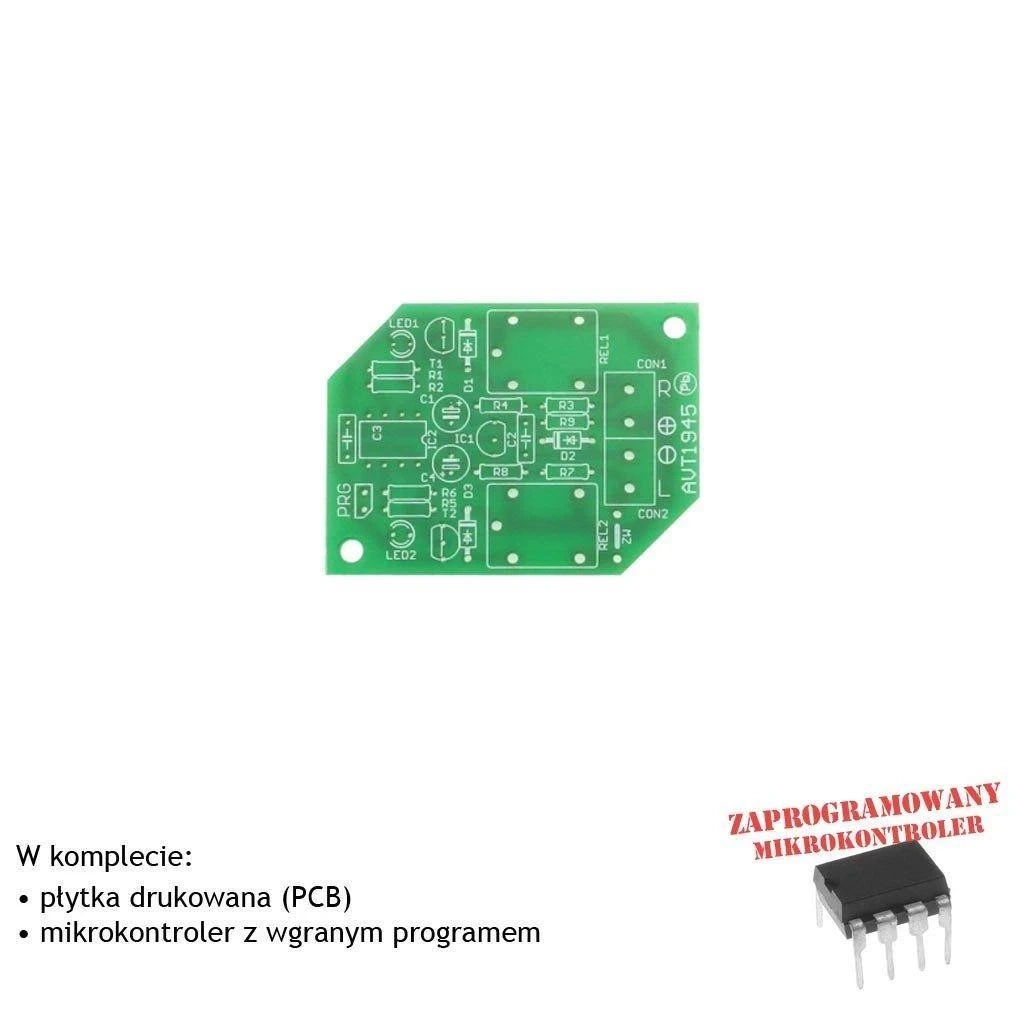

AVT1945 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25 z firmware projektu. Pozostałe elementy elektroniczne, przekaźniki, stabilizator, złącza, tranzystory, diody, zworkę i obudowę trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R2, R5, R6: 2,2 kΩ
- R3, R4, R7, R8: 150 kΩ
- R9: 47 Ω
- C1, C4: 100 µF / 25 V
- C2, C3: 100 nF
- D1, D3: 1N4007 lub podobna
- D2: dioda Zenera 24 V
- LED1, LED2: dioda LED 3 mm
- T1, T2: BC547
- IC1: LM2931-5V
- REL1, REL2: HFKW012
- CON1, CON2: ARK2/500
- PRG: goldpin + jumper
- ZW: zworka z drutu
- obudowa Z68U
Notes
Zasilanie modułu należy podłączyć do obwodu, w którym napięcie pojawia się po stacyjce.
Do kierunkowskazów trzeba dołączyć się do sygnałów plusowych lewej i prawej strony.
Po montażu warto uruchomić konfigurację PRG, aby moduł dopasował czasy do cyklu migania konkretnego auta.
Moduł trzeba zabezpieczyć przed wstrząsami, wilgocią i przypadkowym zwarciem przewodów w instalacji samochodu.
Uwaga: moduł ingeruje w instalację samochodu. Przed montażem sprawdź przebieg przewodów kierunkowskazów, zabezpieczenie obwodu po stacyjce, polaryzację oraz miejsce montażu chronione przed wilgocią i drganiami.
Najczęściej zadawane pytania
AVT1945 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25. Pozostałe elementy, w tym przekaźniki, stabilizator, złącza, diody, tranzystory i obudowę, trzeba skompletować osobno.
Krótki impuls na kierunkowskazie uruchamia cykl trzech mignięć po wybranej stronie.
Równoczesne mignięcie obu stron nie uruchamia cyklu komfortowego, więc moduł nie reaguje jak na zwykły kierunkowskaz.
Do konfiguracji czasów migania. Moduł mierzy cykl kierunkowskazu auta i zapamiętuje go po kilku mignięciach.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny25 przygotowany do AVT1945.
