Sterownik lampki nocnej 12 V z płynnym wygaszaniem - PCB i mikroprocesor do projektu AVT 1969
- Sterownik lampki nocnej płynnie włącza i wygasza taśmę LED 12 V po ustawionym czasie. AVT1969 A+ zawiera PCB i zaprogramowany ATtiny25; elementy kompletujesz osobno.
Sterownik lampki nocnej 12 V z timerem - płytka PCB i zaprogramowany mikrokontroler do AVT1969
Płytka PCB i zaprogramowany ATtiny25 do wykonania sterownika lampki nocnej 12 V z płynnym włączaniem, timerem i łagodnym wygaszaniem.
Lampka nocna, która sama gaśnie po ustawionym czasie
AVT1969 steruje źródłem światła 12 V tak, aby po naciśnięciu przycisku płynnie je rozjaśnić, utrzymać świecenie przez ustawiony czas, a następnie powoli wygasić. Układ dobrze sprawdza się z taśmami LED 12 V oraz wybranymi źródłami LED pracującymi w konfiguracji diody z rezystorem szeregowym.
Czas świecenia reguluje się potencjometrem PR1 od około 30 sekund do 10 minut. Dłuższe przytrzymanie przycisku SW pozwala wcześniej wyłączyć światło. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1969
Sterownik lampki nocnej 12 V z płynnym rozjaśnianiem, regulowanym czasem świecenia i łagodnym wygaszaniem.
| Kod projektu | AVT1969 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | czasowy sterownik lampki nocnej |
| Zasilanie | 12 V DC |
| Obciążenie wyjścia | maks. 5 A, ok. 60 W |
| Zakres czasu świecenia | ok. 30 s - 10 min |
| Regulacja czasu | potencjometr PR1 10 kΩ |
| Sterowanie | przycisk chwilowy zwierny SW |
| Element wykonawczy | MOSFET IRL3705 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Stabilizator | 78L05 |
| Płytka PCB | 49×33 mm |
Wersja

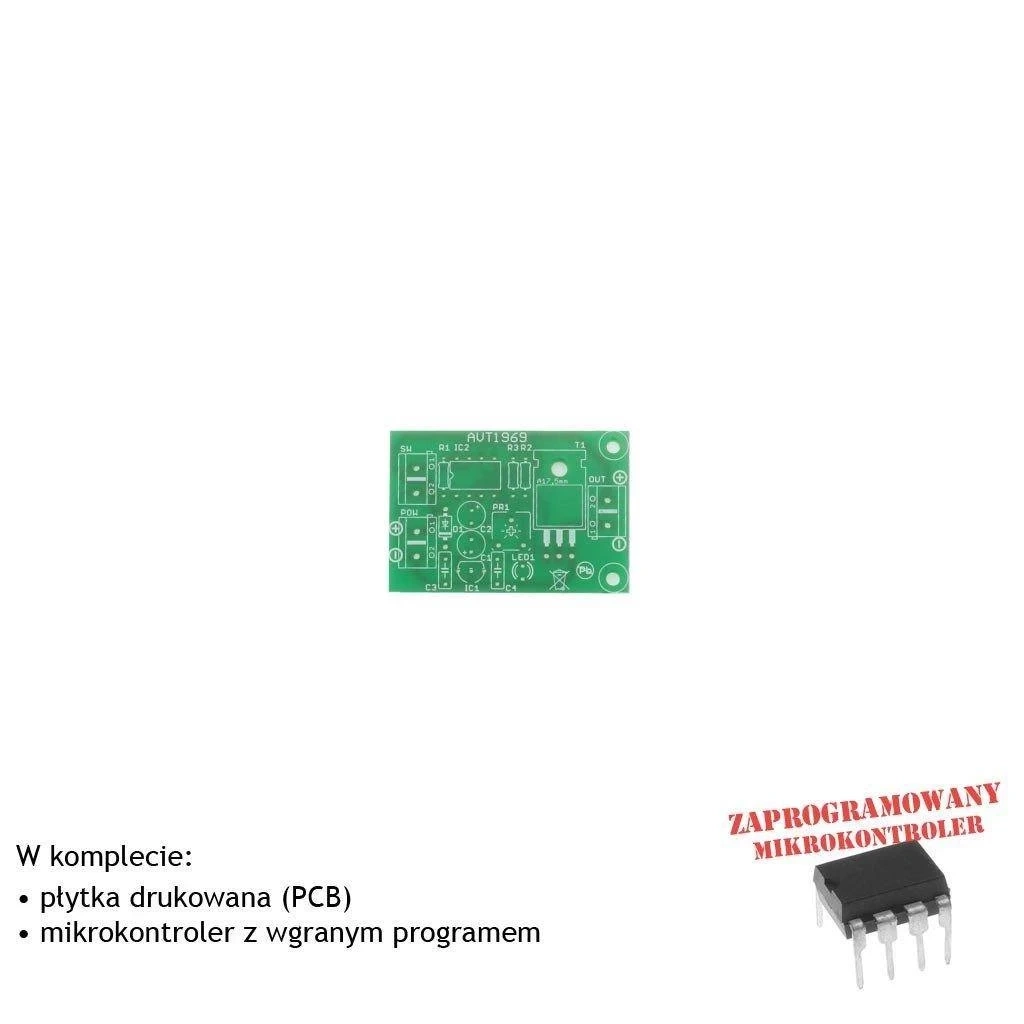

AVT1969 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25 z firmware projektu. Pozostałe elementy, w tym MOSFET, stabilizator, złącza, potencjometr, diodę LED i elementy bierne, trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1-R3: 1 kΩ
- PR1: potencjometr montażowy 10 kΩ
- C1, C2: 100 µF / 16 V
- C3, C4: 100 nF
- D1: 1N4007
- LED1: dioda LED
- IC1: 78L05
- T1: IRL3705
- SW, POWER, OUT: złącze DG301-5.0/2
- przycisk chwilowy zwierny
Notes
Sterownik najlepiej współpracuje z taśmami LED 12 V oraz wybranymi źródłami LED z rezystorem szeregowym.
Zasilacz lub akumulator musi mieć wydajność prądową dopasowaną do podłączonego źródła światła.
Dioda D1 zabezpiecza układ przed podłączeniem zasilania o niewłaściwej polaryzacji.
Migotanie LED1 informuje o trwającym rozjaśnianiu lub ściemnianiu lampki.
Uwaga: układ jest przeznaczony do źródeł światła 12 V DC. Przed podłączeniem sprawdź polaryzację, pobór prądu lampki oraz wydajność zasilacza lub akumulatora.
Najczęściej zadawane pytania
AVT1969 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25. Pozostałe elementy, w tym IRL3705, 78L05, PR1, złącza i elementy bierne, trzeba skompletować osobno.
Najlepiej taśmę LED 12 V albo wybrane źródło LED pracujące z rezystorem szeregowym.
Około 30 sekund do 10 minut, ustawiane potencjometrem PR1.
Tak. Wystarczy przytrzymać przycisk SW przed upływem ustawionego czasu.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny25 przygotowany do AVT1969.
