Przekaźnikowy wyłącznik z opóźnieniem 18–43V 11s–15min - PCB do projektu AVT 5867

zoom

Przekaźnikowy wyłącznik z opóźnieniem 18–43V 11s–15min - PCB do projektu AVT 5867

Name: Przekaźnikowy wyłącznik z opóźnieniem 18–43V 11s–15min - PCB do projektu AVT 5867
Brand: AVT Kits
SKU: AVT5867
Price: 12.0 PLN
Availability: InStock
Rating: 5.0 (1 reviews)

5.00/5.00opinie: 1

Wyłącznik z opóźnieniem podtrzymuje przekaźnik po zaniku sygnału sterującego przez 11 s–15 min. AVT5867 A zawiera płytkę PCB, a elementy należy skompletować osobno.

Wersja

Rozmiar

uniwersalny

Dostępny

12,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT5867 A

Marka:

AVT Kits

EAN:

5903890030933

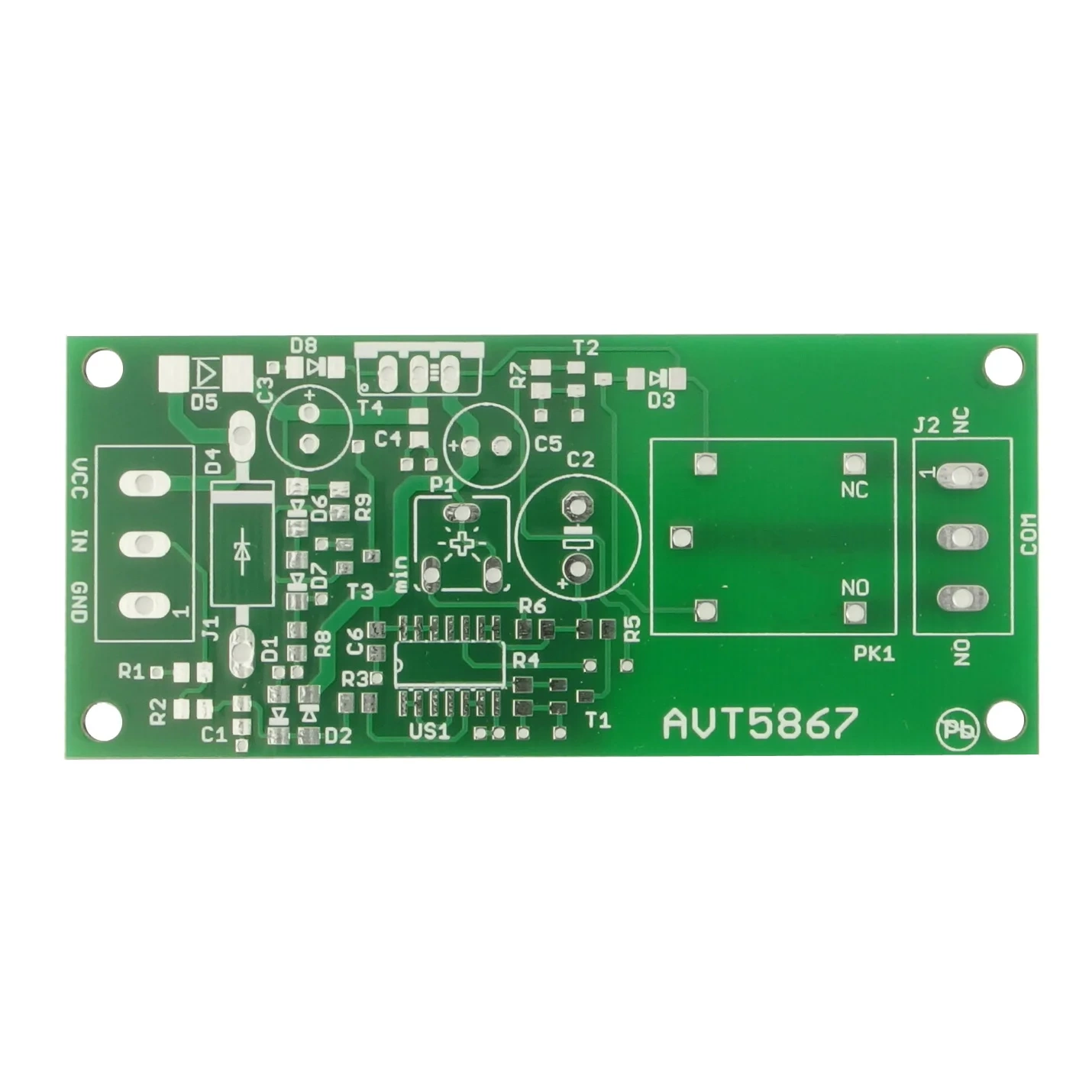

Układ podtrzymania zasilania po zaniku sygnału - płytka PCB do AVT5867

Płytka PCB do wykonania przekaźnikowego wyłącznika z opóźnieniem, regulacją 11 s–15 min i zasilaniem 18–43 V DC.

Przekaźnik działa jeszcze po zaniku sygnału sterującego

AVT5867 to wyłącznik zasilania z opóźnieniem przeznaczony do sytuacji, w których wybrane urządzenie ma pracować jeszcze przez pewien czas po zaniku sygnału sterującego. Przekaźnik załącza się niemal natychmiast po pojawieniu się dodatniego napięcia na wejściu TRIG.

Po zaniku sygnału sterującego rozpoczyna się odmierzanie czasu ustawionego potencjometrem P1. Dopiero po jego upływie przekaźnik rozłącza obciążenie. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Opóźnione wyłączenie podtrzymanie przekaźnika po zaniku sygnału sterującego

Regulacja 11 s–15 min czas opóźnienia ustawiany potencjometrem montażowym P1

PCB 80×35 mm płytka do instalacji 24 V i wyjścia przekaźnikowego NO/NC

Skala trudności3/6

Szacowany czas montażu1 h 45 min

Karta techniczna
AVT5867

Wyłącznik zasilania z opóźnieniem oparty na CD4093, wejściu TRIG, układzie RC i przekaźniku 12 V.

Kod projektu	AVT5867
Wersja	A – płytka drukowana PCB
Typ układu	wyłącznik zasilania z opóźnieniem
Zasada działania	załączenie po podaniu sygnału, wyłączenie po czasie od jego zaniku
Czas podtrzymania przekaźnika	11 s–15 min, regulacja P1
Sygnał sterujący	dodatnie napięcie stałe, 10–45 V
Minimalny czas impulsu sterującego	około 1 s
Zasilanie	18–43 V DC, instalacja 24 V
Pobór prądu	około 9 mA spoczynek, około 38 mA przy przekaźniku
Wyjście	styki przekaźnika NO, COM, NC
Wymiary płytki PCB	80×35 mm

Pobierz dokumentację PDF

Wersja

AVT5867 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Wykaz elementów

R2, R3, R6: 10 kΩ SMD0805
R1, R4, R7: 100 kΩ SMD0805
R5, R9: 100 Ω SMD0805
R8: 15 kΩ SMD0805
P1: potencjometr montażowy 1 MΩ
C1, C4, C6: 100 nF SMD0805
C2: 1000 µF / 16 V
C3, C5: 47 µF / 50 V
D1–D3, D6, D7: 1N4148 MiniMELF
D4: 1.5KE43CA
D5: SM4007 MELF lub podobna
D8: BZV55C13 MiniMELF
T1, T2: BSS123
T3: BC856 lub podobny
T4: BD243C lub podobny
US1: CD4093 SO14
PK1: JQC3FF 12 V
J1, J2: ARK3/500
Radiator

Notes

Do J1 należy doprowadzić stałe zasilanie VCC i GND oraz sygnał sterujący IN względem masy. J2 udostępnia styki przekaźnika NO, COM i NC.

Przekaźnik załącza się natychmiast po pojawieniu się sygnału sterującego. Po jego zaniku czas opóźnienia liczony jest przez ładowanie C2 przez R6 i P1.

Kolejny impuls sterujący przed wyłączeniem przekaźnika ponownie rozładowuje C2, dlatego czas opóźnienia liczony jest od nowa.

Przy napięciu zasilania stale przekraczającym 35 V do tranzystora T4 warto zastosować niewielki radiator.

Uwaga: układ może pracować w instalacji pojazdu i sterować zewnętrznym obciążeniem przez przekaźnik. Przewody, obudowę, bezpiecznik, izolację i sposób montażu trzeba dobrać do napięcia, prądu oraz warunków pracy. Przed montażem w pojeździe należy zabezpieczyć instalację przed zwarciem i przepięciami.

Najczęściej zadawane pytania

Co zawiera wersja AVT5867 A?

AVT5867 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.

Do czego można użyć AVT5867?

Do podtrzymania zasilania urządzenia przez określony czas po zaniku sygnału sterującego, na przykład w instalacji 24 V pojazdu lub systemu pomocniczego.
