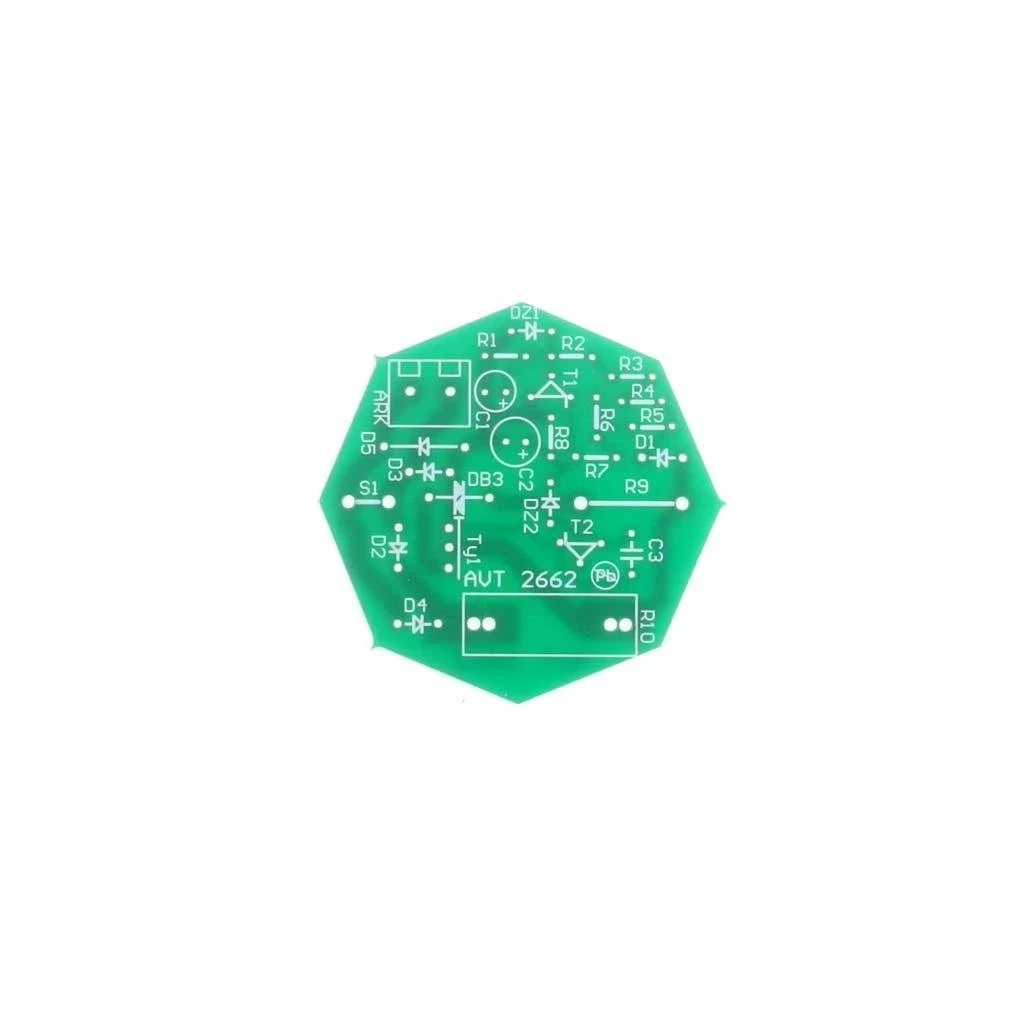

Wyłącznik do oświetlenia 230V z opóźnieniem - PCB do projektu AVT 2662

Wyłącznik z opóźnieniem AVT2662 pozwala opóźnić wyłączenie światła po użyciu zwykłego wyłącznika, np. na klatce schodowej, w sypialni lub przy wejściu. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.

Wersja

Rozmiar

Dostępny

6,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT2662 A

Marka:

5903890025106

Wyłącznik z opóźnieniem 230 V do oświetlenia – płytka PCB AVT2662

Płytka drukowana do budowy wyłącznika, który opóźnia zgaśnięcie światła po użyciu typowego wyłącznika ściennego.

Światło gaśnie dopiero po ustalonym czasie

AVT2662 A to płytka PCB do wykonania wyłącznika z opóźnieniem, który po użyciu zwykłego wyłącznika ściennego pozostawia światło włączone jeszcze przez określony czas. Rozwiązanie sprawdza się tam, gdzie po naciśnięciu wyłącznika potrzebna jest krótka chwila światła, np. na klatce schodowej, w sypialni albo przy wejściu.

Układ współpracuje z typowym wyłącznikiem podtynkowym i jest przeznaczony do montażu w puszce instalacyjnej. Czas opóźnienia zależy od pojemności kondensatora C2; dla wartości 47 µF wynosi około 14 sekund. Elementem wykonawczym jest tyrystor, a układ pracuje bezpośrednio w obwodzie sieciowym 230 V.

Opóźnione wyłączenie światła Światło gaśnie dopiero po upływie ustawionego czasu

Do puszki wyłącznika Płytka przeznaczona do montażu z typowym wyłącznikiem sieciowym

Płytka 48×48 mm Wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT2662

AVT2662 to projekt wyłącznika z opóźnieniem do instalacji oświetleniowej 230 V. Układ współpracuje z typowym wyłącznikiem ściennym, wykorzystuje tyrystor jako element wykonawczy i mieści się w puszce instalacyjnej.

Kod projektu	AVT2662
Wersja	A – płytka drukowana PCB
Typ układu	wyłącznik z opóźnieniem do oświetlenia
Zasilanie / obwód pracy	instalacja sieciowa 230 V AC
Zastosowanie	opóźnione wyłączanie oświetlenia
Przykładowe miejsca użycia	klatka schodowa, sypialnia, oświetlenie nad drzwiami wejściowymi
Współpraca	typowy wyłącznik podtynkowy
Element wykonawczy	tyrystor BT151/500
Element wyzwalający	diak DB3
Układ prostowniczy	mostek D2-D5 z diod 1N4007
Czas opóźnienia	zależny od pojemności C2, ok. 14 s dla 47 µF
Montaż w puszce instalacyjnej	tak, z typowym wyłącznikiem sieciowym
Wymiary płytki PCB	48×48 mm

Pobierz dokumentację PDF

Wersja

AVT2662 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt występuje wyłącznie jako płytka do samodzielnej budowy wyłącznika z opóźnieniem.

Wykaz elementów

R1, R8: 220 kΩ
R2-R7: 68 kΩ
R9: 150 kΩ / 1 W
R10: 2,2-4,7 Ω / 2-5 W, drutowy
C1: 1 µF / 25 V
C2: 47 µF / 25 V
C3: 33 nF
D1-D5: 1N4007
DZ1: C18
DZ2: C15
T1: BC558
T2: BC547
Ty1: BT151/500
Diak: DB3
ARK2

Notes

Czas opóźnienia zależy od pojemności kondensatora C2. W konfiguracji z C2 = 47 µF opóźnienie wynosi około 14 sekund; zwiększenie pojemności wydłuża czas świecenia po użyciu wyłącznika.

Płytkę montuje się razem z typowym wyłącznikiem podtynkowym. Po zmontowaniu płytkę przykręca się do wyłącznika od strony druku na metalowych tulejkach dystansowych o długości 3-4 mm.

Układ jest przeznaczony do współpracy ze zwykłymi żarówkami. Filtr przeciwzakłóceniowy może zmniejszyć zakłócenia radiowe słyszalne podczas pracy układu sterowanego fazowo.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT2662 A?

AVT2662 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.

Do czego służy AVT2662?

Projekt pozwala zbudować wyłącznik, który po użyciu zwykłego wyłącznika ściennego opóźnia zgaśnięcie światła o ustalony czas.

Gdzie można zastosować taki wyłącznik?

Praktyczne miejsca użycia to klatka schodowa, sypialnia, korytarz lub oświetlenie nad drzwiami wejściowymi.

Od czego zależy czas opóźnienia?

Czas opóźnienia zależy głównie od pojemności kondensatora C2. Dla wartości 47 µF wynosi około 14 sekund.

Czy układ jest bezpieczny do montażu przez początkujących?

Układ pracuje bezpośrednio z napięciem sieciowym 230 V, dlatego montaż i uruchomienie wymagają doświadczenia oraz zachowania zasad bezpieczeństwa przy instalacjach sieciowych.
