Programowany cykliczny przekaźnik czasowy 1-99 s/min - PCB i mikroprocesor do projektu AVT 1820
- Cykliczny przekaźnik czasowy pozwala ustawić osobno czas załączenia i wyłączenia w zakresie 1-99 sekund albo minut. Wersja A+ zawiera PCB i zaprogramowany ATtiny26; pozostałe elementy kompletujesz osobno.
Cykliczny timer przekaźnikowy z wyświetlaczem LED - płytka PCB i zaprogramowany mikrokontroler do AVT1820

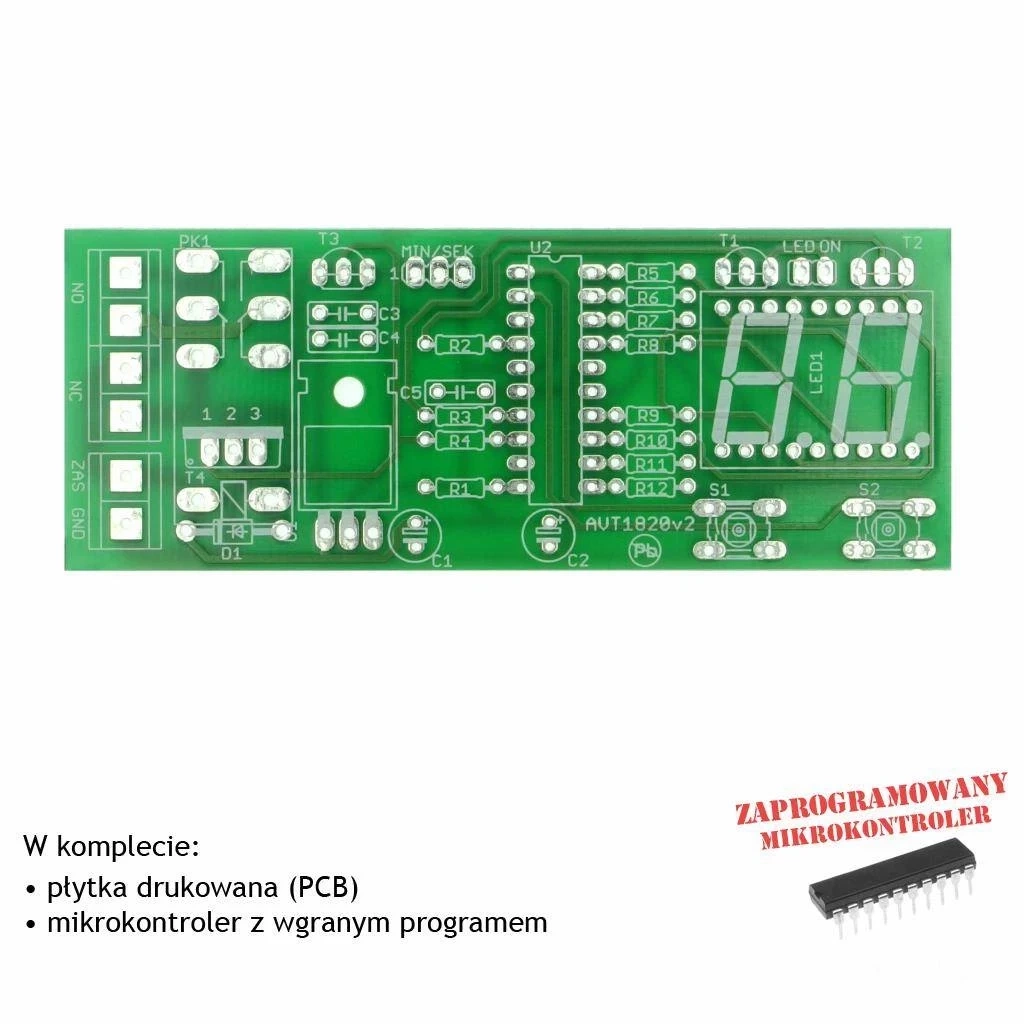

Płytka PCB i zaprogramowany ATtiny26 do wykonania cyklicznego przekaźnika czasowego z nastawą 1…99 sekund albo minut.
Programowanie czasu załączenia i wyłączenia przekaźnika
AVT1820 to cykliczny przekaźnik czasowy, w którym można niezależnie ustawić czas załączenia oraz czas wyłączenia przekaźnika. Układ pracuje w trybie sekundowym albo minutowym, a zakres nastaw wynosi 1…99 z krokiem co 1.
Stan pracy i wprowadzane nastawy są widoczne na podwójnym wyświetlaczu LED. Zworka LED_ON pozwala wyłączyć wyświetlacz podczas normalnej pracy, a zworka SEK/MIN wybiera jednostkę czasu. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny26 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1820
Programowany, cykliczny przekaźnik czasowy z nastawą czasu załączenia i wyłączenia, wyświetlaczem LED oraz wyjściem NC/NO.
| Wersja | A+ – płytka PCB i zaprogramowany mikrokontroler |
| Funkcja | cykliczne załączanie i wyłączanie przekaźnika |
| Zakres nastaw | 1…99, krok co 1 |
| Tryby czasu | sekundowy lub minutowy, wybór zworką SEK/MIN |
| Wyjście | przekaźnik RM84P12, styki NC/NO |
| Zasilanie | 12 V DC, min. 200 mA |
| Mikrokontroler | ATtiny26, zaprogramowany do projektu |
| Wyświetlacz | podwójny wyświetlacz LED, wspólna anoda |
| Sterowanie nastawami | przyciski S1 i S2, aktywne poziomem logicznym „0” |
| Płytka PCB | 95×37 mm |
Wersja
AVT1820 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny26 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1–R4: 10 kΩ
- R5–R12: 120 Ω
- C1, C2: 100 µF
- C3–C5: 100 nF
- D1: 1N4148
- LED1: podwójny wyświetlacz LED
- U1: 7805
- T1, T2: BC557
- T3: BC547
- PK1: RM84P12
- S1, S2: mikroswitch
- SEK/MIN: goldpin 1×3 + jumper
- LED_ON: goldpin 1×2 + jumper
- ZAS, NC, NO: złącza ARK2/500
Notes
Czas wyłączenia przekaźnika programuje się przyciskiem S1, a czas włączenia przyciskiem S2. Wartości są zapisywane w pamięci nieulotnej mikrokontrolera.
Jednostkę czasu wybiera zworka SEK/MIN. Układ może pracować w trybie sekundowym albo minutowym z zakresem nastaw 1…99.
Zworka LED_ON pozwala wyłączyć wyświetlacze podczas pracy, gdy ich wskazania nie są potrzebne.
Odmierzanie czasu może mieć pewną niedokładność, szczególnie w trybie minutowym, dlatego układ nie jest przeznaczony do zastosowań wymagających precyzyjnego zegara.
Uwaga: układ steruje obciążeniem przez styki przekaźnika NC/NO. Przed podłączeniem odbiornika trzeba dobrać zasilanie, przewody, bezpiecznik i obudowę do napięcia oraz prądu przełączanego obciążenia.
Najczęściej zadawane pytania
AVT1820 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny26 przygotowany do projektu. Pozostałe elementy, w tym przekaźnik, wyświetlacz, stabilizator, tranzystory, złącza, przyciski i elementy bierne, trzeba skompletować osobno.
Zakres nastaw wynosi 1…99. Zworką SEK/MIN wybiera się, czy wartości oznaczają sekundy, czy minuty.
Tak. Czas wyłączenia przekaźnika ustawia się przyciskiem S1, a czas załączenia przyciskiem S2.
Nie. Zworka LED_ON pozwala wyłączyć wyświetlacze na czas pracy układu.
Układ wymaga zasilania 12 V DC z zasilacza o wydajności prądowej co najmniej 200 mA.
