Przerywacz czasowy 230V z regulacją pracy i przerwy - PCB do projektu AVT 5730
- Cykliczny sterownik czasowy 230V przełącza obciążenie przekaźnikiem 8A, z osobną regulacją czasu pracy i przerwy. AVT5730 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Przerywany timer sieciowy NE555 do sterowania obciążeniem - płytka PCB do AVT5730

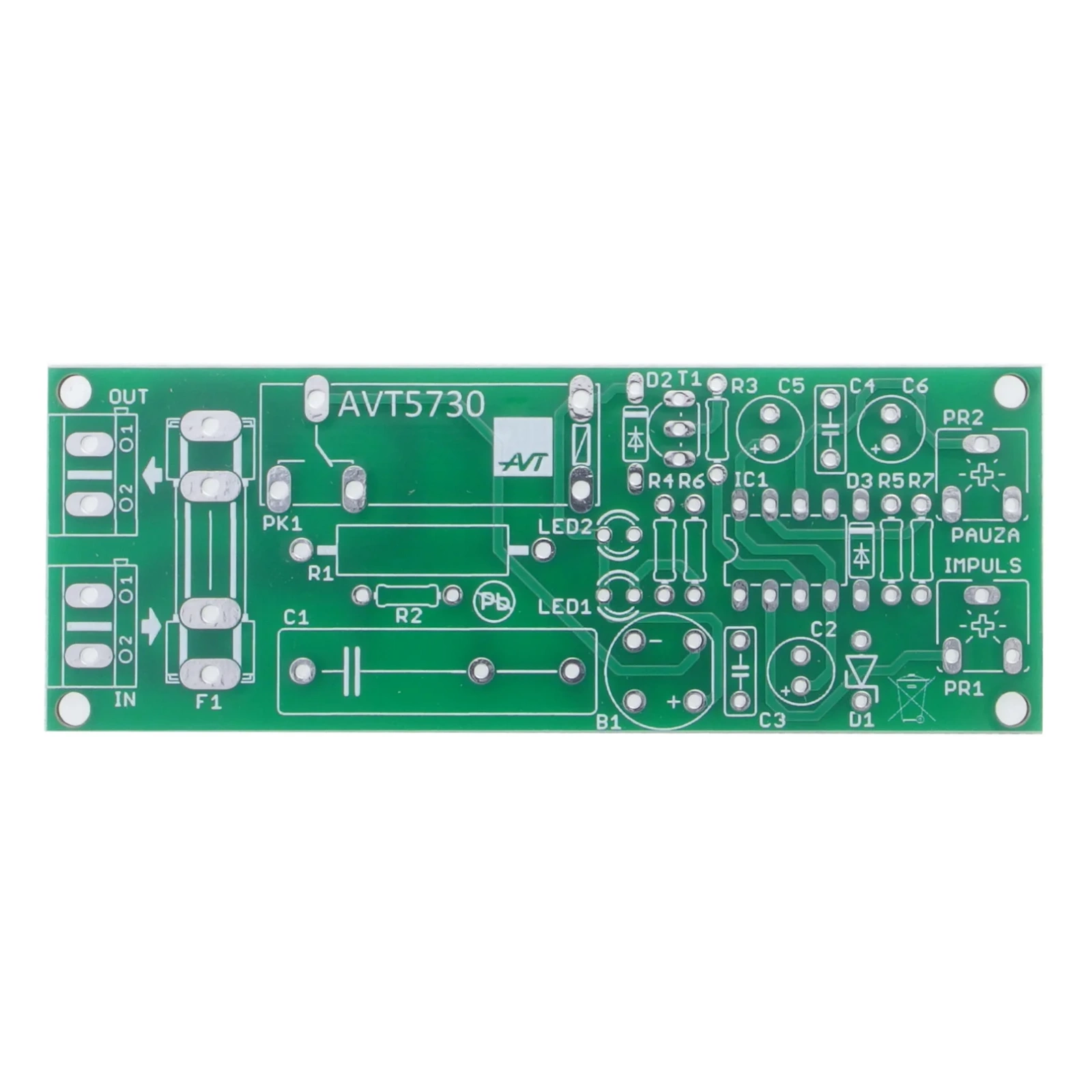

Płytka PCB do wykonania cyklicznego sterownika czasowego 230 V z przekaźnikiem, regulacją czasu włączenia i regulacją czasu przerwy.
Cykliczne załączanie i wyłączanie urządzenia 230 V
AVT5730 to prosty układ czasowy do cyklicznego, przerywanego sterowania urządzeniem zasilanym z sieci 230 VAC. Generator na układzie NE555 steruje przekaźnikiem, który załącza i rozłącza obciążenie według ustawionych czasów.
Dwa potencjometry umożliwiają niezależną regulację czasu włączenia i czasu wyłączenia. LED sygnalizuje zasilanie oraz zadziałanie przekaźnika. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT5730
Uniwersalny układ czasowy 230 V z generatorem NE555, przekaźnikiem i płynną regulacją czasu włączenia oraz czasu wyłączenia.
| Kod projektu | AVT5730 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | cykliczny sterownik czasowy 230 V |
| Układ czasowy | NE555 w układzie generatora astabilnego |
| Czas włączenia | 0,5–15 s, regulacja PR2 |
| Czas wyłączenia | 0,5–60 s, regulacja PR1 |
| Element wykonawczy | przekaźnik 12 V |
| Obciążalność wyjścia | 8 A / 230 VAC |
| Zasilanie układu | 230 VAC, zasilacz beztransformatorowy |
| Sygnalizacja | LED zasilania i LED zadziałania przekaźnika |
| Wymiary płytki PCB | 84×31 mm |
Wersja
AVT5730 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 150 Ω / 3 W
- R2: 1 MΩ
- R3–R7: 1 kΩ
- PR1: potencjometr montażowy 100 kΩ
- PR2: potencjometr montażowy 1 MΩ
- C1: 470 nF / 250 V
- C2, C5, C6: 220 µF
- C3, C4: 100 nF
- B1: mostek prostowniczy
- D1: dioda Zenera 12 V / 0,4 W
- D2, D3: 1N4148
- IC1: NE555
- T1: BC547 lub podobny
- LED1, LED2: dioda LED 3 mm
- PK1: przekaźnik 12 V
- F1: bezpiecznik
- IN, OUT: złącza śrubowe
Notes
PR2 ustawia czas włączenia przekaźnika w zakresie około 0,5–15 s, a PR1 ustawia czas wyłączenia w zakresie około 0,5–60 s.
LED1 sygnalizuje obecność napięcia zasilania, a LED2 sygnalizuje zadziałanie przekaźnika PK1.
Układ jest zasilany przez zasilacz beztransformatorowy. Nie ma separacji galwanicznej od sieci energetycznej, dlatego cała płytka musi być traktowana jak element pod napięciem niebezpiecznym.
Przy sterowaniu obciążeniem o większej mocy trzeba uwzględnić obciążalność styków przekaźnika, ścieżek PCB, złączy i bezpiecznika.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Układ nie jest separowany od sieci energetycznej; montaż i uruchomienie wymagają kwalifikacji, zamkniętej obudowy, bezpiecznika, właściwej izolacji oraz przewodów dobranych do obciążenia.
Najczęściej zadawane pytania
AVT5730 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do cyklicznego, przerywanego sterowania urządzeniem zasilanym z 230 VAC, na przykład w automatyce, fotografii lub prostych efektach świetlnych.
Nie. Układ działa sprzętowo na timerze NE555, elementach RC, tranzystorze i przekaźniku.
Czas włączenia można regulować w zakresie około 0,5–15 s, a czas wyłączenia w zakresie około 0,5–60 s.
Nie. Układ ma zasilacz beztransformatorowy i nie jest separowany od sieci energetycznej.
