Licznik czasu z pamięcią EEPROM - PCB i mikroprocesor do projektu AVT 3009
- Zlicza sekundy, minuty, godziny i dni, zapisując wynik w pamięci EEPROM. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler; pozostałe elementy trzeba skompletować osobno.
Licznik czasu z pamięcią EEPROM – pomiar czasu pracy AVT3009
Układ zlicza czas w sekundach, minutach, godzinach i dniach, a wynik przechowuje w pamięci EEPROM.
Ręcznie uruchamiany licznik czasu z trwałym zapisem wyniku
AVT3009 pozwala zbudować licznik czasu uruchamiany i zatrzymywany ręcznie. Układ zlicza sekundy, minuty, godziny i dni, a wynik może przechowywać bez zasilania dzięki pamięci EEPROM AT24C02.
Projekt sprawdza się jako licznik czasu pracy urządzenia, licznik aktywności, prosty rejestrator czasu użytkowania sprzętu albo pomocniczy licznik do pomiarów nie krótszych niż 1 sekunda. Wyświetlacze LED są wygaszane automatycznie podczas zliczania, co obniża pobór prądu przy zasilaniu bateryjnym.
Karta techniczna
AVT3009
Licznik czasu z mikrokontrolerem AT89C2051, pamięcią EEPROM, czterema wyświetlaczami LED i ręcznym sterowaniem start, stop oraz kasowanie.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | licznik czasu |
| Zakres zliczania | 99 dni 23 godziny 59 minut 59 sekund |
| Zliczane jednostki | sekundy, minuty, godziny, dni |
| Mikrokontroler | AT89C2051, zaprogramowany w wersji A+ |
| Pamięć czasu | EEPROM AT24C02 |
| Wyświetlacze | 4 wyświetlacze LED TDSG 3150-M, sterowane multipleksowo |
| Sposób prezentacji | 8 s: minuty-sekundy, 2 s: dni-godziny |
| Sterowanie | SW1 start / włączenie, SW2 stop, SW3 kasowanie przy zatrzymanym liczniku |
| Automatyczne wygaszanie | po około 50 s od rozpoczęcia zliczania |
| Automatyczne wyłączenie | po około 20 s od zatrzymania licznika |
| Pobór prądu | około 30 mA przy świecących wyświetlaczach, około 8 mA przy wygaszonych |
| Zasilanie | bateria 4,5 V lub zewnętrzny zasilacz |
| Stabilizator | LM7805 |
| Rezonator | 11,0592 MHz |
| Wymiary płytki PCB | 105×71 mm |

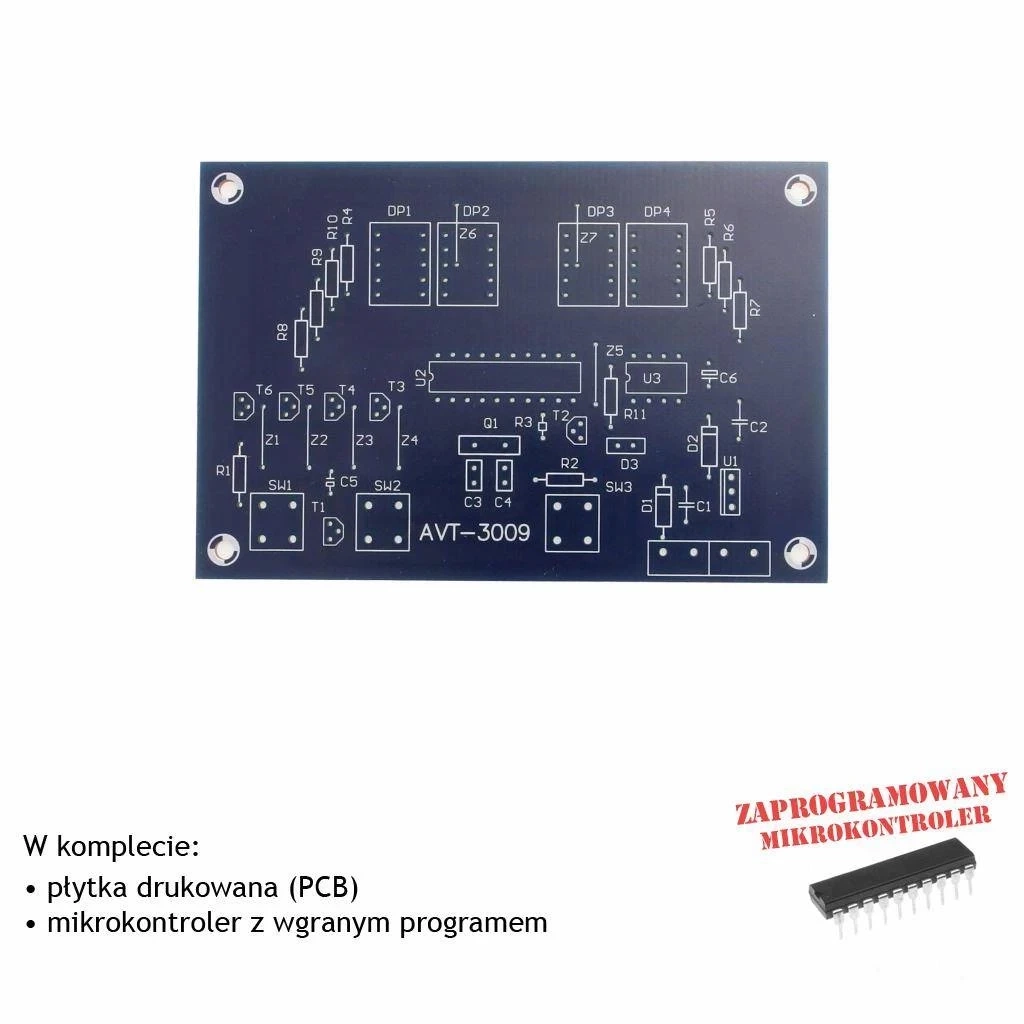

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT3009 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler AT89C2051 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 10 Ω
- R2: 4,3 kΩ
- R3: 22 kΩ
- R4-R10: 62 Ω
- R11: 1 kΩ
- C1, C2: 100 nF
- C3, C4: 33 pF
- C5: 1 µF / 16 V
- C6: 100 µF / 16 V
- U1: LM7805
- U2: AT89C2051
- U3: AT24C02
- T1: BC557
- T2-T6: BC547
- D1, D2: 1N4148
- D3: LED
- DP1-DP4: wyświetlacze LED TDSG 3150-M
- Q1: rezonator kwarcowy 11,0592 MHz
- S1-S3: mikroprzełączniki
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować AT89C2051 do podstawowego uruchomienia projektu.
Podczas montażu trzeba wykonać dwie zwory pod wyświetlaczami LED oraz zastosować podstawkę pod mikroprocesor.
Nie należy odłączać zasilania podczas zliczania czasu, ponieważ może to spowodować błąd zapisu danych do pamięci EEPROM. Przy zasilaniu z zasilacza warto zastosować dodatkowe podtrzymanie bateryjne 4,5 V.
Uwaga: Odłączenie zasilania w trakcie zliczania może spowodować błąd zapisu w pamięci EEPROM. Licznik najlepiej zatrzymać przed wyłączeniem zasilania albo zastosować podtrzymanie bateryjne.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler AT89C2051. Pozostałe elementy trzeba skompletować osobno.
Maksymalny zliczony czas wynosi 99 dni 23 godziny 59 minut 59 sekund.
Tak. Wynik jest przechowywany w pamięci EEPROM, ale zasilania nie należy odłączać w trakcie aktywnego zliczania.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Wyświetlacze LED, pamięć EEPROM, stabilizator, tranzystory, rezonator, przełączniki i pozostałe elementy należy dobrać osobno według wykazu.
