Przekaźnik czasowy START/STOP 230 V - PCB i mikroprocesor do projektu AVT 1879
- Przekaźnik czasowy START/STOP załącza odbiornik na ustawiony czas i pozwala przerwać odliczanie. AVT1879 A+ zawiera PCB i zaprogramowany ATtiny13; elementy kompletujesz osobno.
Timer przekaźnikowy START/STOP 230 V - płytka PCB i zaprogramowany mikrokontroler do AVT1879

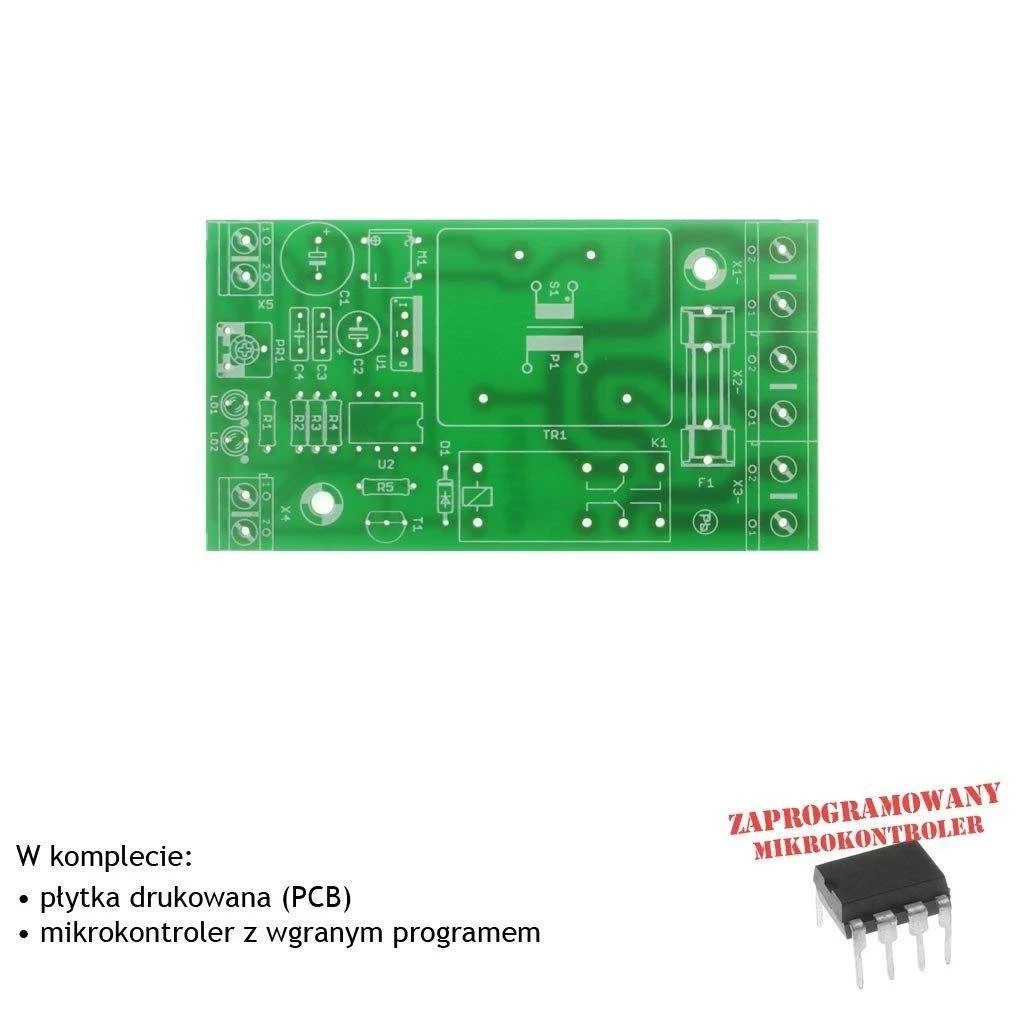

Płytka PCB i zaprogramowany ATtiny13 do wykonania przekaźnika czasowego z wejściami START/STOP i regulacją czasu.
Czasowe załączanie odbiornika z możliwością zatrzymania
AVT1879 uruchamia przekaźnik po naciśnięciu przycisku START i utrzymuje go przez ustawiony czas. Przycisk STOP pozwala przerwać odliczanie przed końcem nastawy, co ułatwia sterowanie oświetleniem, wentylacją, ogrzewaniem albo sygnalizacją procesu.
Czas można ustawić potencjometrem PR1 albo zaprogramować metodą odliczania rzeczywistego czasu. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny13 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1879
Przekaźnik czasowy START/STOP z regulacją czasu, wejściem wcześniejszego zatrzymania i wyjściem przekaźnikowym.
| Kod projektu | AVT1879 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | czasowe załączanie odbiornika z funkcją STOP |
| Zasilanie modułu | 230 VAC, transformator 6 V / 1,2 VA |
| Wyjście | przekaźnik HF115F, styki na złączach X2 i X3 |
| Wejście START | przycisk zwierny na złączu X4 |
| Wejście STOP | przycisk zwierny na złączu X5 |
| Regulacja czasu | potencjometr PR1 lub zapamiętanie czasu przyciskiem STOP |
| Mikrokontroler | ATtiny13, zaprogramowany do projektu |
| Sygnalizacja | LD1 zielona, LD2 czerwona |
| Płytka PCB | 85×45 mm |
Wersja
AVT1879 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny13 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R2: 330 Ω
- R3, R4: 10 kΩ
- R5: 4,7 kΩ
- PR1: potencjometr 10 kΩ/A
- C1: 1000 µF
- C2: 100 µF
- C3, C4: 100 nF / 63 V
- D1: 1N4148
- LD1: LED 3 mm zielona
- LD2: LED 3 mm czerwona
- M1: mostek DF08
- T1: BC547
- US1: 7805
- K1: przekaźnik HF115F
- TR1: transformator 6 V / 1,2 VA
- F1: bezpiecznik szybki 100 mA
- X1–X3: ARK2/7,5 mm
- X4, X5: ARK2/5 mm
Notes
START podłącza się do X4, STOP do X5, zasilanie sieciowe do X1, a odbiornik do wyjścia przekaźnikowego na X2/X3.
Czas pracy przekaźnika można ustawić PR1 albo zaprogramować przez przytrzymanie STOP podczas włączania zasilania.
Zielona LED sygnalizuje zasilanie, a czerwona LED informuje o pracy sterownika, programowaniu i załączeniu przekaźnika.
Płytka pasuje do obudowy Z-107 przeznaczonej do montażu na szynie TH35.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1879 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny13. Pozostałe elementy, w tym przekaźnik, transformator, złącza i elementy bierne, trzeba skompletować osobno.
Naciśnięcie START uruchamia odliczanie ustawionego czasu i załącza przekaźnik.
STOP przerywa odliczanie i wyłącza przekaźnik przed upływem ustawionego czasu.
Czas można ustawić potencjometrem PR1 albo zaprogramować przez przytrzymanie STOP podczas załączania zasilania.
Tak. Moduł pracuje z napięciem 230 VAC i wymaga bezpiecznej obudowy, izolacji przewodów, zabezpieczeń oraz montażu przez osobę z kwalifikacjami.
