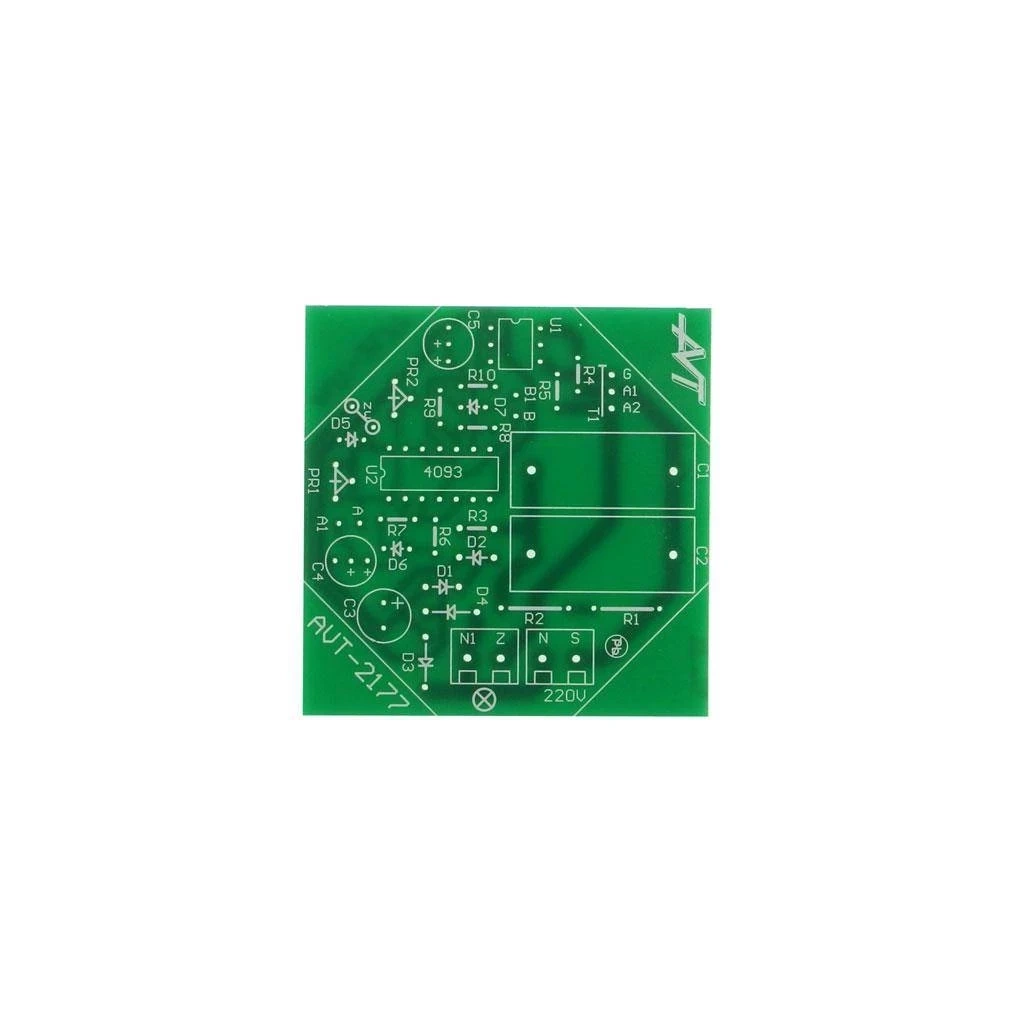

Przełącznik zmierzchowy 230 V z triakiem - PCB do projektu AVT 2177

zoom

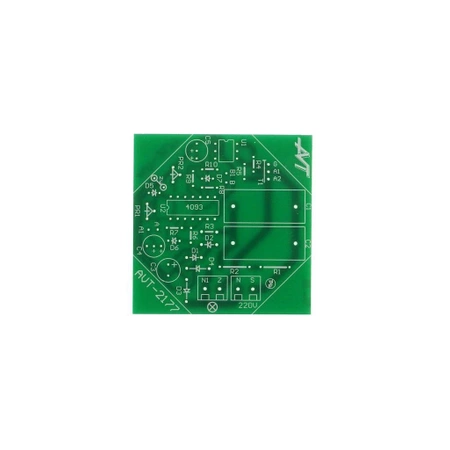

Przełącznik zmierzchowy 230 V z triakiem - PCB do projektu AVT 2177

Przełącznik zmierzchowy AVT2177 do sterowania oświetleniem, reklamą świetlną lub innym odbiornikiem 230 V. Projekt z triakiem 6 A i regulacją progu zadziałania; wersja A zawiera samą płytkę PCB, elementy osobno.

Wersja

Rozmiar

Dostępny

11,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT2177 A

Marka:

5903890025038

Przełącznik zmierzchowy 230 V z triakiem – płytka PCB AVT2177

Płytka drukowana do budowy przełącznika reagującego na światło, przeznaczonego do sterowania odbiornikiem sieciowym 230 V.

Automatyczne sterowanie oświetleniem po zmianie natężenia światła

AVT2177 A to płytka PCB do wykonania przełącznika zmierzchowego, który reaguje na zmianę oświetlenia i steruje odbiornikiem zasilanym z sieci 230 V. Układ może pracować jako sterownik oświetlenia, reklamy świetlnej, lampy ostrzegawczej lub podobnego obciążenia sieciowego.

Elementem wykonawczym jest triak 6 A sterowany przez optotriak. Część sterująca wykorzystuje układ CMOS 4093 z wejściami Schmitta, dzięki czemu układ ma histerezę i ogranicza niestabilne przełączanie w okolicy progu zadziałania. Płytka 60×60 mm po obcięciu rogów mieści się w typowej puszce instalacyjnej.

Reakcja na światło Płytka do budowy automatycznego przełącznika zmierzchowego

Triak 6 A Sterowanie odbiornikiem sieciowym, np. lampą lub reklamą świetlną

Płytka 60×60 mm Wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT2177

AVT2177 to projekt przełącznika zmierzchowego z triakiem 6 A, optotriakiem i układem CMOS 4093. Płytka umożliwia wykonanie sterownika reagującego na światło i zasilanego bezpośrednio z sieci 230 V AC.

Kod projektu	AVT2177
Wersja	A – płytka drukowana PCB
Typ układu	przełącznik zmierzchowy
Zasilanie	230 V AC
Element wykonawczy	triak 6 A
Sterowanie triakiem	optriak MOC3040 lub podobny
Układ sterujący	CMOS 4093 z wejściami Schmitta
Element światłoczuły	fotorezystor, fototranzystor lub fotodioda
Regulacja progu	potencjometr montażowy PR1 lub PR2, zależnie od konfiguracji
Tryb pracy odbiornika	praca impulsowa lub ciągła po odpowiedniej konfiguracji elementów
Obwód przeciwzakłóceniowy	tak
Możliwość montażu w puszce	tak, po obcięciu rogów płytki
Wymiary płytki PCB	60×60 mm

Pobierz dokumentację PDF

Wersja

AVT2177 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt występuje wyłącznie jako płytka do samodzielnej budowy przełącznika zmierzchowego.

Wykaz elementów

R1, R2: 470 kΩ
R3: 330 Ω / 0,5 W
R4: 100 Ω
R5: 10 kΩ
R6, R8: 1 MΩ
R10: 680 Ω
PR1: 50 kΩ
PR2: 500 kΩ
Element światłoczuły: dowolny fotorezystor, fototranzystor lub fotodioda
C1, C2: 220 nF / 300 V
C1: 470 nF / 300 V, gdy C2 nie jest montowany
C3: 470 µF / 16 V
C4: 22 µF / 16 V
C5: 2,2 µF / 16 V
D1-D4: 1N4007
D5: dioda Zenera 12 V
U1: optotriak MOC3040 lub podobny
U2: CMOS 4093
T1: dowolny triak 6 A
ARK2/500: 2 szt.
D6, D7, R7, R9: nie montować w konfiguracji podstawowej

Notes

Układ może włączać odbiornik po zapadnięciu zmroku albo reagować odwrotnie, po oświetleniu czujnika. Sposób działania zależy od miejsca włączenia elementu światłoczułego oraz ustawienia progu potencjometrem.

W wersji podstawowej odbiornik pracuje impulsowo. Do pracy ciągłej można nie montować elementów R6, C4, R8 i C5, a zamiast nich wykonać zwory między punktami A-A1 oraz B-B1.

Przy montażu w puszce instalacyjnej fotoelement można wyprowadzić na zewnątrz przez przepust. Płytkę należy zabezpieczyć przed wilgocią lakierem izolacyjnym lub zalewą silikonową.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
