Lutowanie – lutownice, stacje, spoiwa i akcesoria lutownicze

Kategoria Lutowanie obejmuje urządzenia, materiały i akcesoria potrzebne do wykonywania, poprawiania oraz demontażu połączeń lutowanych. Znajdziesz tu wyposażenie do montażu przewlekanego THT, pracy z elementami SMD, napraw płytek PCB, serwisu przewodów, regeneracji grotów, reballingu układów BGA oraz zgrzewania ogniw akumulatorowych.

Oferta obejmuje proste lutownice kolbowe i transformatorowe, precyzyjne modele zasilane przez USB-C, stacje lutownicze z regulacją temperatury, urządzenia hot air, groty, spoiwa lutownicze, topniki, pasty, plecionki, odsysacze, lampy UV i wyposażenie ochronne. Dostępne są również produkty marek Mechanic do serwisu elektroniki, FNIRSI oraz Cynel – producenta spoiw i materiałów lutowniczych.

Co znajduje się w kategorii Lutowanie?

• Lutownice – kolbowe, transformatorowe, precyzyjne, gazowe i inne modele do prac montażowych.
• Stacje lutownicze – urządzenia z regulacją i stabilizacją temperatury.
• Stacje lutownicze hot air – urządzenia wykorzystujące regulowany strumień gorącego powietrza.
• Zgrzewarki ogniw Li-Ion – urządzenia do punktowego łączenia taśm z wyprowadzeniami ogniw.
• Groty lutownicze – końcówki o różnych kształtach, wymiarach i systemach mocowania.
• Cyna i spoiwa lutownicze – druty lutownicze o różnych składach, średnicach i zawartości topnika.
• Kalafonia – tradycyjny topnik do wybranych prac elektronicznych.
• Pasty lutownicze – mieszaniny drobnego spoiwa i topnika do montażu powierzchniowego.
• Topniki – preparaty poprawiające zwilżanie lutowanych powierzchni.
• Soldermaski – materiały do zabezpieczania i naprawiania powierzchni PCB.
• Plecionki lutownicze – miedziane taśmy do usuwania roztopionego spoiwa.
• Odsysacze cyny – narzędzia podciśnieniowe do rozlutowywania.
• Dysze hot air – końcówki kształtujące strumień ogrzanego powietrza.
• Odciągi oparów – urządzenia ograniczające stężenie dymów i aerozoli przy stanowisku.
• Drut molibdenowy – cienki drut stosowany między innymi przy rozdzielaniu klejonych warstw.
• Tygle lutownicze – urządzenia do roztapiania spoiwa i cynowania przewodów lub końcówek.
• Taśmy Kaptonowe – taśmy odporne na podwyższoną temperaturę.
• Czyściki i gąbki – wyposażenie do bieżącego oczyszczania grotu.
• Lampy UV – urządzenia do utwardzania odpowiednich soldermasek i klejów światłoutwardzalnych.
• Części zamienne do lutownic – elementy grzejne, kolby, przewody i inne podzespoły serwisowe.
• Podstawki pod lutownice – stabilne uchwyty do odkładania gorącej kolby.
• Gaz do lutownic – paliwo przeznaczone do zgodnych urządzeń gazowych.
• Akcesoria do lutowania – uchwyty, podajniki, pojemniki i wyposażenie pomocnicze.
• Kulki BGA – spoiwo do odtwarzania wyprowadzeń układów w obudowach BGA.

Jaką lutownicę wybrać?

Lutownicę należy dobrać do wielkości połączeń, rodzaju podzespołów, wymaganej mocy cieplnej i częstotliwości pracy. Do drobnych płytek elektronicznych potrzebne jest inne narzędzie niż do grubych przewodów, metalowych ekranów albo dużych pól masy.

Przy wyborze warto sprawdzić:

• moc grzałki,
• zakres regulacji temperatury,
• czas nagrzewania,
• stabilność temperatury,
• rodzaj i dostępność grotów,
• masę oraz ergonomię kolby,
• funkcję uśpienia,
• sposób zasilania,
• ochronę ESD, jeżeli jest wymagana.

Duża moc nie oznacza automatycznie zbyt wysokiej temperatury. W urządzeniu z prawidłową regulacją większy zapas mocy pozwala szybciej uzupełniać energię odbieraną przez duże pole lutownicze. Ryzyko przegrzania wynika przede wszystkim z niewłaściwej temperatury, zbyt długiego czasu nagrzewania i niedopasowanego grotu.

Lutownice kolbowe

Lutownica kolbowa ma wydłużoną obudowę z grzałką i wymiennym albo zintegrowanym grotem. Może być prostym urządzeniem o stałej mocy lub precyzyjnym narzędziem z elektroniczną regulacją temperatury.

Modele kolbowe nadają się do:

• lutowania przewodów,
• montażu elementów THT,
• poprawiania połączeń na PCB,
• pracy z wybranymi elementami SMD,
• serwisu złączy i drobnych urządzeń.

Przy regularnej pracy warto wybrać model z czujnikiem temperatury umieszczonym możliwie blisko końcówki oraz z łatwo dostępnymi grotami.

Lutownice transformatorowe

Lutownica transformatorowa szybko nagrzewa grot po naciśnięciu spustu. Jest przydatna przy przewodach, złączach i większych punktach lutowniczych, które wymagają krótkiego dostarczenia znacznej ilości ciepła.

Nie jest jednak optymalnym narzędziem do każdego elementu elektronicznego. Większa masa, kształt grotu i sposób sterowania mogą utrudniać precyzyjną pracę z małymi podzespołami SMD.

Lutownice precyzyjne i USB-C

Precyzyjne lutownice z cyfrową regulacją łączą kompaktowy rozmiar z kontrolą temperatury. Modele zasilane przez USB-C mogą być wygodne przy stanowisku mobilnym, pod warunkiem zastosowania odpowiednio wydajnego i zgodnego źródła zasilania.

lutownica precyzyjna Mechanic Mini 210 ma moc 40 W, cyfrową regulację od 180°C do 480°C, zasilanie USB-C, funkcję uśpienia i zintegrowany system grotu 210.

Samo złącze USB-C nie gwarantuje uzyskania pełnej mocy lutownicy. Źródło i przewód muszą zapewniać parametry wymagane przez urządzenie. Zwykła ładowarka o małej mocy może powodować powolne nagrzewanie albo uniemożliwić prawidłową pracę.

Stacje lutownicze

Stacja lutownicza składa się z jednostki sterującej i lekkiej kolby połączonej przewodem. Elektronika reguluje moc grzałki na podstawie odczytu temperatury.

Stacje są szczególnie przydatne przy:

• regularnym montażu płytek PCB,
• pracy z różnymi rodzajami spoiwa,
• lutowaniu elementów o odmiennej pojemności cieplnej,
• serwisie wymagającym częstych zmian grotów,
• długotrwałej pracy przy stanowisku.

Zakres temperatury nie jest jedynym wyznacznikiem jakości stacji. Istotne są również szybkość reakcji regulatora, moc, położenie czujnika, dostępność końcówek i zachowanie temperatury po zetknięciu z dużym polem miedzianym.

Stacje lutownicze hot air

Stacja hot air ogrzewa obszar płytki regulowanym strumieniem powietrza. Jest stosowana przy montażu i demontażu wybranych elementów SMD, pracy z pastą lutowniczą, obkurczaniu materiałów oraz podgrzewaniu odpowiednich połączeń.

Najważniejsze parametry to:

• zakres temperatury,
• regulacja przepływu powietrza,
• rodzaj pompy lub wentylatora,
• dostępność dysz,
• tryb automatycznego chłodzenia,
• stabilność ustawień.

Wyższa temperatura nie zawsze przyspiesza bezpiecznie pracę. Zbyt gorący albo zbyt silny strumień może przesunąć małe elementy, stopić tworzywa, uszkodzić laminat lub doprowadzić do przegrzania podzespołu.

Dysze do hot air

Dysza kształtuje i kieruje strumień ogrzanego powietrza. Wąska końcówka koncentruje energię na małym obszarze, natomiast większa może równomierniej ogrzewać cały układ.

Dyszę należy dobrać do wielkości elementu i średnicy kolby hot air. Zbyt mała końcówka może tworzyć lokalne przegrzanie, a zbyt duża ogrzewać sąsiednie podzespoły.

Zgrzewarki ogniw Li-Ion

Zgrzewarki ogniw Li-Ion służą do punktowego łączenia taśm niklowych lub innych zgodnych materiałów z biegunami ogniw.

Zgrzewanie punktowe różni się od lutowania. Krótki impuls prądu tworzy lokalne połączenie bez długotrwałego ogrzewania całej obudowy ogniwa. Ma to znaczenie, ponieważ nadmierne nagrzewanie akumulatora podczas lutowania może go uszkodzić.

Przy zgrzewaniu należy dobrać:

• energię impulsu,
• grubość i materiał taśmy,
• docisk elektrod,
• stan ich powierzchni,
• odległość pomiędzy punktami.

Budowa pakietów Li-Ion wymaga dodatkowo prawidłowego doboru ogniw, izolacji, połączeń oraz systemu BMS. Sama zgrzewarka nie zabezpiecza pakietu przed przeładowaniem, zwarciem, przegrzaniem ani nadmiernym rozładowaniem.

Groty lutownicze

Grot lutowniczy przekazuje ciepło z grzałki do pola, przewodu i spoiwa. Jego kształt oraz powierzchnia styku wpływają na szybkość nagrzewania połączenia.

Popularne kształty obejmują:

• stożkowe – do drobnych punktów i precyzyjnego dostępu,
• dłutowe – zapewniające większą powierzchnię przekazywania ciepła,
• ścięte – przydatne do przewodów i nanoszenia większej ilości spoiwa,
• nożowe – wykorzystywane w niektórych pracach SMD,
• specjalistyczne – dopasowane do określonych złączy lub obudów.

Bardzo cienki grot nie jest najlepszy do każdego małego elementu. Jeżeli ma niewielką powierzchnię styku, może słabo przekazywać ciepło i wydłużać lutowanie. Często skuteczniejsza jest niewielka końcówka dłutowa.

Czyszczenie i regeneracja grotów

Powierzchnia grotu powinna być czysta i pokryta cienką warstwą spoiwa. Pobielenie ogranicza utlenianie oraz poprawia przekazywanie ciepła.

Do bieżącego czyszczenia stosuje się:

• wilgotne gąbki,
• czyściki z metalowych wiórów,
• odpowiednie preparaty do regeneracji końcówek.

Mechanic QR12 Soldering Tip Refresher jest preparatem przeznaczonym do usuwania warstwy tlenków i przywracania zwilżalności zużytego grotu. Produkt ma postać masy w puszce 12 g i według instrukcji jest stosowany na rozgrzanej końcówce.

Preparat regenerujący nie naprawi mechanicznie zniszczonej powłoki grotu. Jeżeli warstwa ochronna została starta, pękła lub odsłonił się rdzeń, końcówkę należy wymienić.

Grotów powlekanych nie należy czyścić pilnikiem ani papierem ściernym. Mechaniczne usunięcie warstwy ochronnej może gwałtownie skrócić ich trwałość.

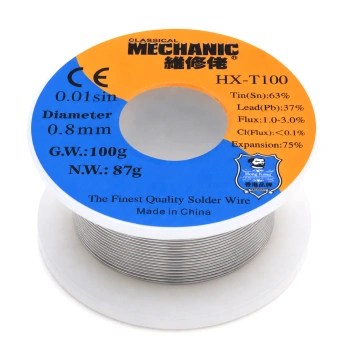

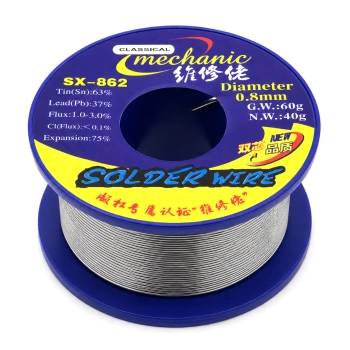

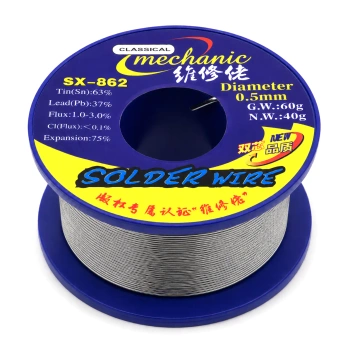

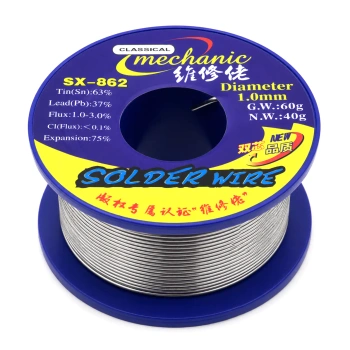

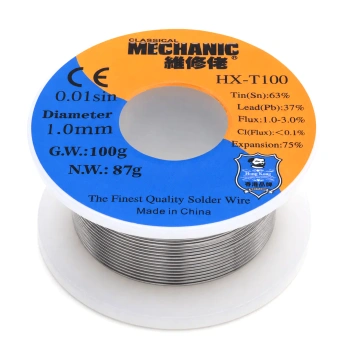

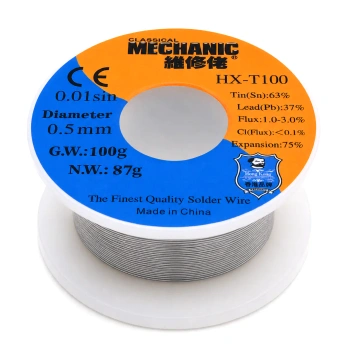

Cyna i spoiwa lutownicze

Spoiwo lutownicze tworzy metaliczne połączenie pomiędzy odpowiednio przygotowanymi powierzchniami. W sprzedaży występują druty o różnych składach stopu, średnicach, masach opakowania i rodzajach rdzenia topnikowego.

Przy wyborze należy sprawdzić:

• skład stopu,
• temperaturę topnienia,
• średnicę drutu,
• rodzaj i zawartość topnika,
• zgodność z wymaganiami RoHS,
• przeznaczenie do lutowania ręcznego lub automatycznego.

Spoiwo ołowiowe i bezołowiowe

Spoiwo Sn60Pb40 zawiera 60% cyny i 40% ołowiu. Ma niższą temperaturę roboczą niż wiele popularnych stopów bezołowiowych i jest łatwe w użyciu podczas napraw oraz prac, w których jego zastosowanie jest dopuszczalne.

spoiwo Cynel Sn60Pb40 z topnikiem SW26 ma średnicę 0,56 mm, masę 100 g oraz rdzeń zawierający 2,5% topnika. Zakres solidus–liquidus wynosi 183–190°C.

Spoiwo zawierające ołów nie jest przeznaczone do wszystkich zastosowań i podlega ograniczeniom. Podczas pracy należy przestrzegać informacji bezpieczeństwa, nie jeść ani nie pić przy stanowisku, myć ręce po zakończeniu pracy i właściwie postępować z odpadami.

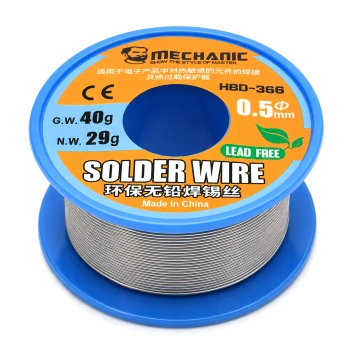

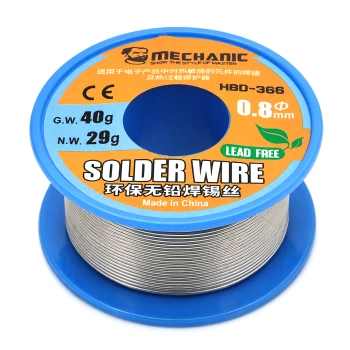

Spoiwa bezołowiowe mogą wykorzystywać stopy cyny z miedzią, srebrem lub innymi dodatkami. Zwykle wymagają innej temperatury i mogą inaczej zwilżać powierzchnie niż Sn60Pb40.

Jak dobrać średnicę drutu lutowniczego?

Cienki drut ułatwia precyzyjne dozowanie niewielkiej ilości spoiwa. Jest przydatny przy elementach SMD, małych polach i gęsto rozmieszczonych wyprowadzeniach.

Grubszy drut może być wygodniejszy przy:

• przewodach o większym przekroju,
• złączach,
• dużych polach miedzianych,
• pobielaniu końcówek,
• pracach elektrotechnicznych.

Średnica nie określa jakości stopu. Wpływa przede wszystkim na łatwość dozowania odpowiedniej ilości materiału.

Kalafonia i topniki

Kalafonia jest tradycyjnym topnikiem stosowanym do oczyszczania powierzchni z tlenków i ułatwiania rozpływania spoiwa.

Topnik nie jest spoiwem. Nie tworzy właściwego połączenia metalicznego, lecz przygotowuje powierzchnię i ogranicza jej ponowne utlenianie podczas nagrzewania.

Topniki mogą występować jako:

• ciała stałe,
• płyny,
• żele,
• pasty dozowane ze strzykawki,
• rdzenie wewnątrz drutu lutowniczego.

Określenie „no-clean” nie zawsze oznacza, że pozostałości są całkowicie niewidoczne albo obojętne w każdym zastosowaniu. Przy układach o wysokiej impedancji, wysokim napięciu, dużej wilgotności lub wymaganiach estetycznych może być potrzebne dokładne czyszczenie.

Pasta lutownicza

Pasta lutownicza jest mieszaniną drobnych cząstek stopu lutowniczego i topnika. Nanosi się ją na pola PCB, umieszcza elementy, a następnie ogrzewa do rozpłynięcia spoiwa.

Stosuje się ją przy:

• montażu elementów SMD,
• lutowaniu gorącym powietrzem,
• pracy z płytą grzejną lub piecem rozpływowym,
• naprawach niewielkich układów,
• reballingu BGA.

Pasta lutownicza nie jest tym samym co sam topnik w paście. Produkt lutowniczy zawiera metaliczne spoiwo, natomiast topnik żelowy nie tworzy połączenia bez dodania stopu.

Trzeba przestrzegać zaleceń dotyczących przechowywania, temperatury, daty przydatności i czasu ogrzewania. Rozdzielona, przesuszona lub niewłaściwie przechowywana pasta może dawać niestabilne rezultaty.

Soldermaska i lampy UV

Soldermaska jest warstwą ochronną nanoszoną na płytkę drukowaną. Ogranicza przypadkowe zwarcia, zabezpiecza miedź i pozostawia odsłonięte tylko miejsca przeznaczone do lutowania.

Preparaty naprawcze mogą służyć do:

• pokrywania odsłoniętych ścieżek,
• zabezpieczania naprawionych połączeń,
• odtwarzania niewielkich fragmentów warstwy ochronnej,
• izolowania określonych obszarów PCB.

Lampy UV są używane do utwardzania materiałów światłoczułych, jeżeli wymagają one odpowiedniego promieniowania ultrafioletowego.

Nie każda soldermaska utwardza się dowolną lampą UV. Trzeba sprawdzić wymagane pasmo promieniowania, moc, odległość oraz czas ekspozycji. Niewłaściwe utwardzenie może pozostawić lepką lub nietrwałą warstwę.

Promieniowania UV nie należy kierować na oczy ani nieosłoniętą skórę. Podczas pracy trzeba stosować ochronę odpowiednią do długości fali i mocy urządzenia.

Plecionka lutownicza

Plecionka lutownicza jest wykonana z cienkich drutów miedzianych, które po ogrzaniu pochłaniają roztopione spoiwo dzięki zjawisku kapilarnemu. Jest przydatna przy usuwaniu nadmiaru cyny, czyszczeniu pól i likwidowaniu mostków.

Do skutecznej pracy potrzebne są:

• plecionka o właściwej szerokości,
• odpowiednia ilość topnika,
• grot zapewniający dobry kontakt cieplny,
• krótki czas ogrzewania.

Nie należy ciągnąć przyklejonej plecionki po zimnym polu. Może to doprowadzić do oderwania pada lub uszkodzenia ścieżki. Najpierw trzeba doprowadzić spoiwo do stanu ciekłego.

Odsysacze cyny

Odsysacz usuwa roztopione spoiwo przez szybkie wytworzenie podciśnienia. Może mieć postać ręcznej pompki sprężynowej, narzędzia z grzałką albo elementu stacji rozlutowniczej.

Odsysacze są szczególnie przydatne przy elementach przewlekanych. Do małych pól SMD częściej stosuje się plecionkę lub specjalistyczne narzędzia do rozlutowywania.

Taśma Kaptonowa

Taśma Kaptonowa jest stosowana jako cienka osłona odporna na podwyższoną temperaturę. Może chronić sąsiednie elementy podczas pracy hot air, mocować przewody lub izolować określone fragmenty konstrukcji.

Taśma termoodporna nie jest uniwersalną osłoną przed każdą temperaturą. Należy sprawdzić parametry konkretnego produktu, kleju i czas ekspozycji. Długotrwałe ogrzewanie może wpływać na przyczepność i właściwości taśmy.

Odciągi oparów lutowniczych

Odciąg oparów przechwytuje dym możliwie blisko miejsca jego powstawania. Może wykorzystywać wentylator, filtr lub przewód odprowadzający powietrze poza stanowisko.

Najważniejsze są:

• odpowiednie ustawienie wlotu,
• przepływ powietrza,
• stan i rodzaj filtra,
• regularna wymiana wkładów,
• wentylacja całego pomieszczenia.

Niewielki wentylator odsuwający dym od twarzy nie musi usuwać zanieczyszczeń z pomieszczenia. Może jedynie rozpraszać je w powietrzu. Skuteczny system powinien przechwytywać opary i odpowiednio je filtrować albo odprowadzać.

Drut molibdenowy

Cienki drut molibdenowy może służyć do mechanicznego rozdzielania warstw połączonych klejem. Jest używany między innymi podczas wybranych napraw ekranów i innych elementów klejonych.

Drut nie rozpuszcza kleju — przecina lub oddziela jego warstwę. Podczas pracy łatwo uszkodzić delikatne przewody, powłoki, polaryzatory lub inne elementy znajdujące się pod powierzchnią.

Tygle lutownicze

Tygiel utrzymuje porcję roztopionego spoiwa, w której można zanurzać odpowiednio przygotowane końcówki. Jest używany między innymi do seryjnego pobielania przewodów i końcówek.

Praca z otwartym zbiornikiem stopionego metalu wymaga szczególnej ostrożności. Wilgoć lub zanieczyszczenia mogą powodować rozpryski, a obudowa i spoiwo pozostają gorące również po wyłączeniu urządzenia.

Podstawki, gąbki i czyściki

Podstawka stabilizuje gorącą lutownicę i ogranicza ryzyko zetknięcia grotu z przewodem, blatem lub obudową urządzenia. Powinna być odporna na temperaturę i dopasowana do średnicy kolby.

Wilgotna gąbka skutecznie usuwa pozostałości, ale chwilowo obniża temperaturę grotu. Czyścik metalowy zwykle powoduje mniejszy szok cieplny, lecz również powinien być stosowany bez nadmiernego nacisku.

Po oczyszczeniu grot należy ponownie pokryć cienką warstwą spoiwa.

Części zamienne do lutownic

Dostępność części zamiennych wpływa na długość użytkowania urządzenia. W zależności od konstrukcji wymianie mogą podlegać:

• groty,
• grzałki,
• czujniki temperatury,
• kolby,
• przewody,
• uchwyty i tuleje mocujące,
• dysze oraz elementy hot air.

Element zamienny musi być zgodny z konkretnym systemem. Podobny wygląd lub średnica grotu nie gwarantują zgodności elektrycznej i mechanicznej.

Lutownice gazowe i gaz

Lutownica gazowa może pracować bez dostępu do gniazda elektrycznego. Jest przydatna w terenie, podczas napraw przewodów i w miejscach, gdzie użycie stacji sieciowej jest utrudnione.

Może pracować z grotem albo jako niewielkie źródło gorącego powietrza lub płomienia, zależnie od konstrukcji i zastosowanej końcówki.

Gaz jest materiałem łatwopalnym. Nie wolno napełniać rozgrzanego urządzenia, pracować przy otwartym pojemniku paliwa ani używać lutownicy w pobliżu rozpuszczalników i innych palnych oparów.

Kulki BGA i reballing

Kulki BGA służą do odtwarzania połączeń na spodzie układów w obudowach Ball Grid Array. Proces reballingu polega na usunięciu starego spoiwa, oczyszczeniu pól i uformowaniu nowej siatki kulek o właściwej średnicy oraz składzie.

Przy wyborze należy sprawdzić:

• średnicę kulek,
• skład stopu,
• zgodność ze stencilami,
• temperaturę rozpływu,
• wymagania naprawianego układu.

Reballing nie jest prostym odpowiednikiem ponownego podgrzania układu. Wymaga kontroli temperatury, odpowiedniego profilu, wyrównania elementu i ochrony płytki przed przegrzaniem.

Mechanic – wyposażenie do serwisu elektroniki

Mechanic oferuje produkty przeznaczone do lutowania, serwisu urządzeń elektronicznych i napraw precyzyjnych.

W ofercie marki znajdują się między innymi:

• lutownice i stacje lutownicze,
• topniki oraz pasty lutownicze,
• soldermaski,
• kulki BGA,
• preparaty do regeneracji grotów,
• narzędzia i materiały serwisowe.

Produkty Mechanic należy dobierać według konkretnego procesu. Pasta lutownicza, topnik, soldermaska i preparat do grotu mają różne składy oraz zastosowania i nie mogą być stosowane zamiennie.

Cynel – spoiwa do elektroniki i elektrotechniki

Cynel oferuje druty lutownicze o różnych średnicach, składach i masach opakowań.

Dostępne warianty pozwalają dobrać spoiwo do:

• precyzyjnego montażu elektroniki,
• lutowania przewodów,
• większych złączy,
• produkcji i prac seryjnych,
• zastosowań wymagających stopu bezołowiowego,
• napraw, w których dopuszczony jest stop Sn60Pb40.

Średnica drutu, topnik i stop powinny być dobierane łącznie. Zmiana składu spoiwa może wymagać zmiany temperatury oraz sposobu prowadzenia procesu.

FNIRSI w wyposażeniu warsztatowym

FNIRSI jest marką obecną w ofercie warsztatowej i pomiarowej sklepu AVT. Przy wyborze produktu należy kierować się parametrami konkretnego modelu, ponieważ marka obejmuje różne grupy urządzeń o odmiennym przeznaczeniu.

Przynależność do jednej marki nie oznacza, że wszystkie urządzenia są przeznaczone do tego samego poziomu prac. Lutownicę, stację, przyrząd pomiarowy lub akcesorium trzeba dobierać na podstawie mocy, zakresu temperatury, kompatybilnych końcówek i sposobu użytkowania.

Jak ustawić temperaturę lutowania?

Temperatura powinna umożliwić szybkie ogrzanie połączenia i rozpłynięcie spoiwa bez długiego przegrzewania płytki. Nie istnieje jedna wartość właściwa dla wszystkich stopów, grotów i elementów.

Na ustawienie wpływają:

• skład spoiwa,
• rozmiar grotu,
• masa cieplna połączenia,
• rodzaj topnika,
• moc i dynamika lutownicy,
• czas styku grotu z polem.

Podnoszenie temperatury nie powinno zastępować doboru większego grotu. Gdy końcówka ma zbyt małą powierzchnię styku, lutowanie może trwać długo mimo wysokiego ustawienia.

Jak rozpoznać prawidłowe połączenie lutowane?

Prawidłowa spoina powinna zwilżać pole i wyprowadzenie, a nie tworzyć luźnej kulki leżącej na powierzchni. Jej kształt zależy od rodzaju pola, spoiwa i komponentu.

Problemy mogą wskazywać:

• brak rozpłynięcia spoiwa,
• niezwilżone pole lub wyprowadzenie,
• nadmiar cyny,
• mostek pomiędzy sąsiednimi punktami,
• porowata lub zanieczyszczona powierzchnia,
• oderwany pad,
• przegrzany laminat,
• pozostawiony odcinek wyprowadzenia mogący wywołać zwarcie.

Wygląd połączenia należy oceniać z uwzględnieniem rodzaju stopu. Spoiwo bezołowiowe może mieć inną powierzchnię niż tradycyjny stop ołowiowy.

Bezpieczeństwo podczas lutowania

Lutowanie wiąże się z wysoką temperaturą, oparami topników, chemikaliami i możliwością rozprysku stopionego spoiwa. Stanowisko powinno być stabilne, dobrze oświetlone i wentylowane.

Podstawowe zasady obejmują:

• odkładanie kolby wyłącznie na stabilną podstawkę,
• stosowanie odciągu lub właściwej wentylacji,
• ochronę oczu podczas pracy z plecionką, odsysaczem i ciekłym spoiwem,
• niejedzenie i niepicie przy stanowisku,
• mycie rąk po pracy ze spoiwem i topnikami,
• trzymanie przewodów zasilających z dala od grotu,
• wyłączanie urządzeń po zakończeniu pracy,
• przechowywanie chemikaliów w zamkniętych, opisanych opakowaniach.

Opary widoczne podczas lutowania pochodzą przede wszystkim z podgrzewanego topnika, ale obecność ołowiu w spoiwie nadal wymaga odpowiedniej higieny pracy. Nie należy dotykać twarzy ani żywności zabrudzonymi rękami.

Jak skompletować podstawowy zestaw do lutowania?

Do prostych prac elektronicznych potrzebny jest nie tylko przyrząd grzejny. Funkcjonalny zestaw może obejmować:

• lutownicę lub stację,
• dwa lub trzy groty o różnych kształtach,
• spoiwo o średnicy dopasowanej do elementów,
• topnik,
• podstawkę i czyścik,
• plecionkę lub odsysacz,
• pęsetę i obcinaki,
• uchwyt płytki,
• odciąg oparów,
• środek do czyszczenia pozostałości.

Do SMD warto dodać hot air, pastę lutowniczą, precyzyjne pęsety, taśmę Kaptonową i mikroskop. Do BGA potrzebne są ponadto kulki, sita, właściwy topnik oraz kontrolowane ogrzewanie.

Lutowanie w sklepie AVT

W sklepie AVT znajdziesz lutownice do elektroniki, przewodów i prac serwisowych, stacje lutownicze z regulacją temperatury, urządzenia hot air, zgrzewarki ogniw Li-Ion oraz materiały potrzebne do tworzenia i naprawy połączeń.

Oferta obejmuje również spoiwa lutownicze, groty, pasty lutownicze, soldermaski, lampy UV, taśmy termoodporne i wyposażenie do reballingu.

Najlepszy zestaw lutowniczy powinien być dopasowany do rozmiaru elementów, rodzaju spoiwa i wykonywanego procesu. Precyzyjna lutownica nie zastąpi zgrzewarki ogniw, hot air nie zastąpi każdego grotu, a preparat regenerujący nie naprawi mechanicznie zużytej końcówki.

FAQ – lutowanie

Jaka lutownica jest odpowiednia dla początkującego?

Do nauki elektroniki warto wybrać lutownicę albo stację z regulacją temperatury i łatwo dostępnymi grotami. Powinna zapewniać stabilne nagrzewanie i wygodną kolbę.

Czym stacja lutownicza różni się od zwykłej lutownicy?

Stacja ma oddzielny układ regulujący temperaturę kolby. Zwykle oferuje większą kontrolę, tryb uśpienia i łatwiejsze dopasowanie parametrów do różnych prac.

Do czego służy hot air?

Hot air służy do ogrzewania elementów i większego obszaru płytki strumieniem powietrza. Jest przydatny przy wybranych pracach SMD, ale wymaga kontroli temperatury oraz przepływu.

Czym zgrzewanie ogniw różni się od lutowania?

Zgrzewarka tworzy połączenie krótkim impulsem prądu, bez długiego ogrzewania całego ogniwa. Lutowanie wymaga roztopienia spoiwa i może silniej nagrzać jego obudowę.

Jaki grot wybrać do elektroniki?

Do wielu prac skuteczny jest niewielki grot dłutowy. Zapewnia większą powierzchnię przekazywania ciepła niż bardzo cienki stożek, a nadal pozwala pracować precyzyjnie.

Czy można czyścić grot papierem ściernym?

Nie należy tak czyścić grotów powlekanych. Materiał ścierny może usunąć warstwę ochronną i doprowadzić do szybkiego zniszczenia końcówki.

Do czego służy preparat do regeneracji grotu?

Mechanic QR12 pomaga usuwać tlenki i odtwarzać zwilżalność grotu. Nie naprawia jednak mechanicznie zniszczonej powłoki.

Czym pasta lutownicza różni się od topnika?

Pasta lutownicza zawiera cząstki metalicznego spoiwa i topnik. Sam topnik nie zawiera ilości metalu potrzebnej do utworzenia połączenia.

Czy spoiwo Sn60Pb40 jest bezołowiowe?

Nie. Stop Sn60Pb40 zawiera 60% cyny i 40% ołowiu. Należy stosować go wyłącznie tam, gdzie jest dopuszczony, oraz zachować odpowiednią higienę pracy.

Jaką średnicę cyny wybrać?

Cienki drut ułatwia dozowanie przy małych polach i SMD. Grubszy jest wygodniejszy przy przewodach, złączach i dużych punktach lutowniczych.

Czy każdą pozostałość topnika można zostawić na PCB?

Nie. Zależy to od rodzaju topnika i wymagań urządzenia. Niektóre pozostałości należy usunąć odpowiednim środkiem czyszczącym.

Do czego służy soldermaska?

Soldermaska zabezpiecza ścieżki i ogranicza ryzyko zwarć. Preparaty naprawcze mogą służyć do pokrywania niewielkich odsłoniętych fragmentów PCB.

Czy każda soldermaska wymaga lampy UV?

Nie. Sposób utwardzania zależy od konkretnego preparatu. W przypadku materiału UV trzeba dobrać właściwe pasmo, moc i czas naświetlania.

Do czego służy plecionka lutownicza?

Plecionka pochłania roztopione spoiwo. Używa się jej do czyszczenia pól, usuwania nadmiaru cyny i likwidowania mostków pomiędzy wyprowadzeniami.

Czy taśma Kaptonowa całkowicie chroni element przed gorącym powietrzem?

Nie. Ogranicza bezpośrednie ogrzewanie i może stanowić osłonę, ale nie eliminuje przewodzenia ciepła przez płytkę ani długotrwałego nagrzewania.

Czy odciąg oparów zastępuje wentylację pomieszczenia?

Nie zawsze. Lokalny odciąg powinien przechwytywać dym przy źródle, a stanowisko nadal musi mieć odpowiednią wymianę powietrza.

Do czego służą kulki BGA?

Kulki BGA służą do odtwarzania siatki połączeń pod układem. Muszą mieć średnicę i skład zgodne z naprawianym elementem oraz procesem lutowania.

Czy lutownica USB-C działa z każdą ładowarką?

Nie. Ładowarka i przewód muszą zapewniać napięcie, protokół i moc wymagane przez konkretną lutownicę.
