Kulki BGA SAC305 0,35 mm Mechanic – bezołowiowe do reballingu
- Do serwisowego odtwarzania połączeń BGA w technologii bezołowiowej. Średnica 0,35 mm wymaga dopasowania do układu i szablonu, a stop SAC305 pracuje w wyższej temperaturze niż Sn63/Pb37.

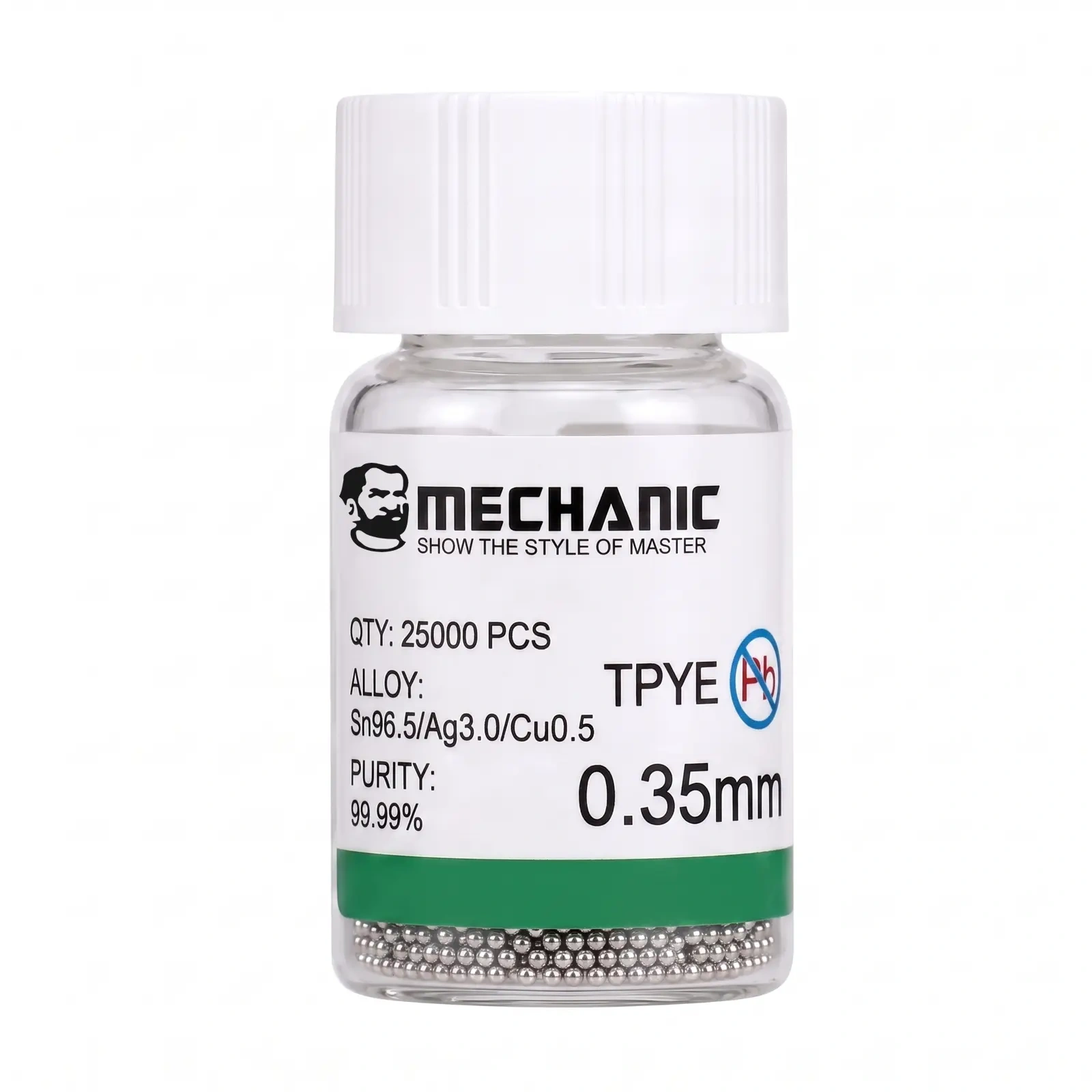

Kulki BGA SAC305 0,35 mm Mechanic SH25 - bezołowiowe do reballingu
Kulki lutownicze BGA Mechanic SH25 o średnicy 0,35 mm są przeznaczone do reballingu, naprawy i regeneracji połączeń w układach BGA. Stop SAC305 Sn96.5/Ag3.0/Cu0.5 jest materiałem bezołowiowym stosowanym w pracach z elektroniką wykonaną w technologii bezołowiowej.
Rozmiar 0,35 mm jest jednym z pośrednich wariantów średnicy, który należy dobrać do konkretnego układu i szablonu. Przy reballingu BGA właściwy rozmiar kulek ma bezpośredni wpływ na wysokość połączeń, ułożenie układu i ryzyko zwarć.
Najważniejsze cechy
- Bezołowiowy stop SAC305 Sn96.5/Ag3.0/Cu0.5
- Średnica 0,35 mm do reballingu układów BGA
- Do naprawy i regeneracji połączeń Ball Grid Array
- Temperatura topnienia około 217°C
- Opakowanie około 25000 kulek do prac serwisowych
Zastosowanie
- Reballing układów BGA
- Naprawa płyt głównych laptopów
- Serwis elektroniki komputerowej
- Regeneracja wybranych układów GPU
- Prace wymagające kulek bezołowiowych 0,35 mm

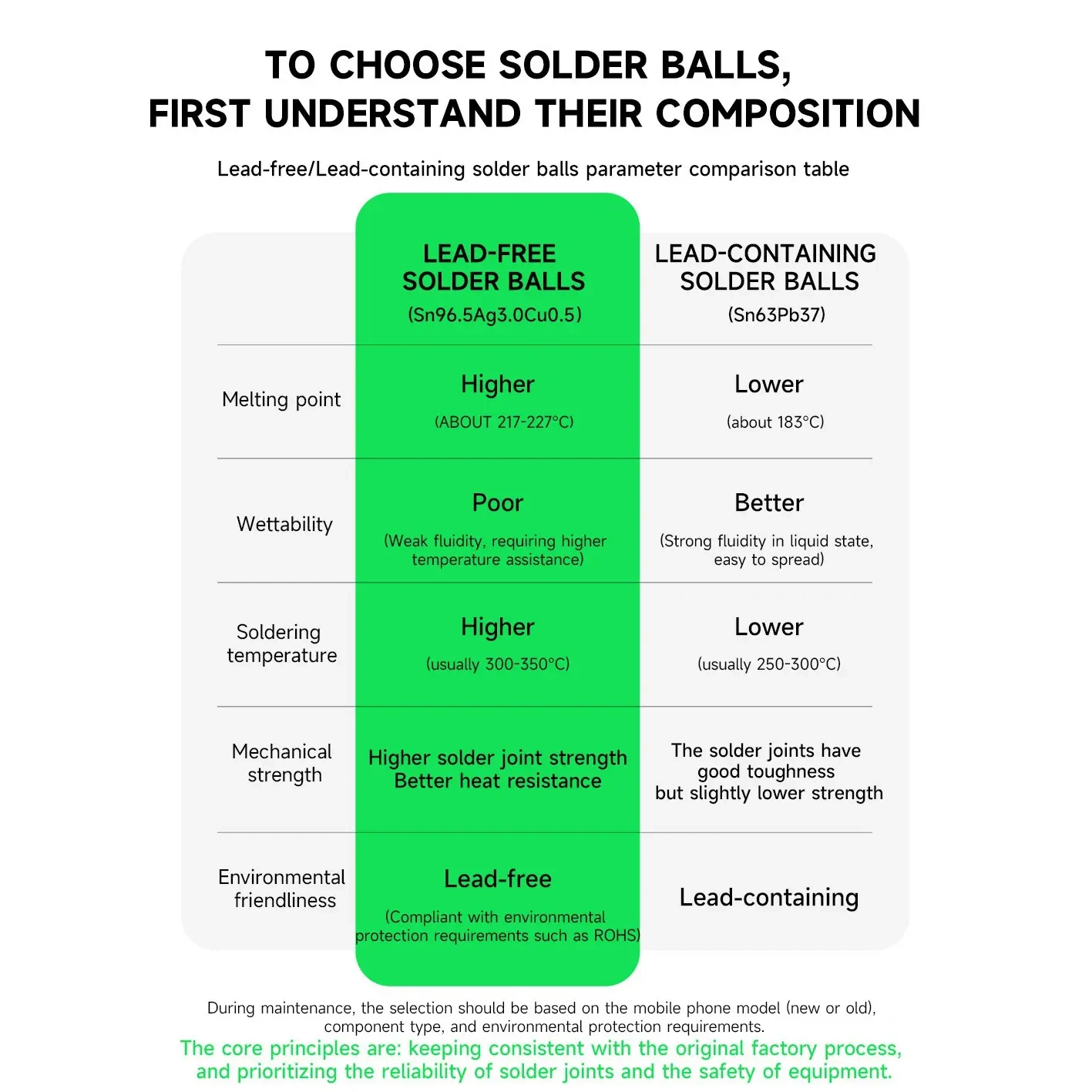

Stop SAC305 w praktyce
SAC305 to stop Sn96.5/Ag3.0/Cu0.5. Dzięki brakowi ołowiu jest stosowany w technologii bezołowiowej, ale podczas lutowania wymaga wyższej temperatury niż stop Sn63/Pb37. Temperatura topnienia SAC305 wynosi około 217°C.
Dobór średnicy kulek
Średnica 0,35 mm powinna być zgodna z wymaganiami układu BGA i szablonu reballingowego. Ten sam układ nie powinien być naprawiany przypadkowo dobranym rozmiarem kulek, ponieważ zmienia to geometrię połączenia.

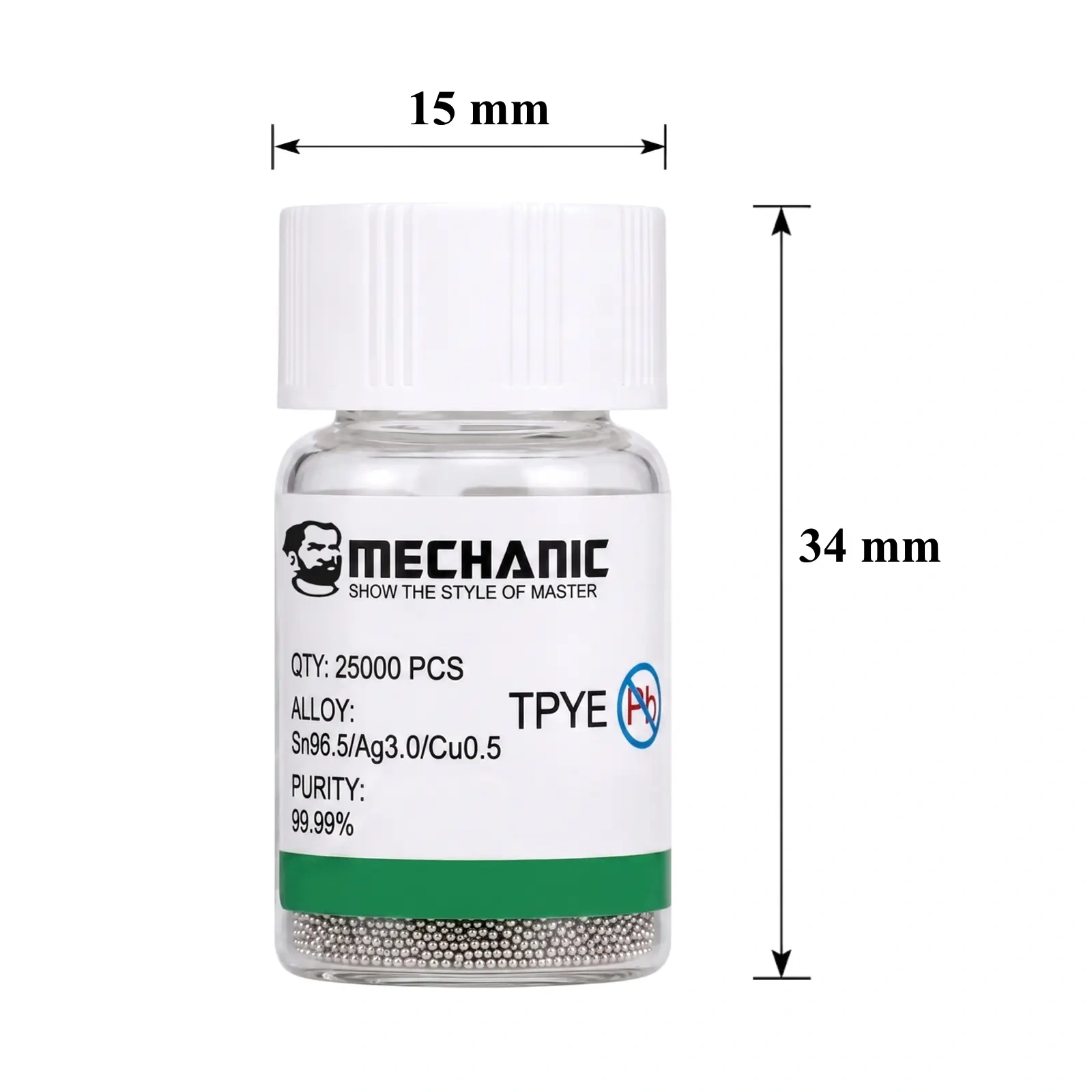

Specyfikacja techniczna
- Producent: Mechanic
- Seria: SH25
- Typ produktu: kulki lutownicze BGA
- Średnica: 0,35 mm
- Stop lutowniczy: SAC305 Sn96.5/Ag3.0/Cu0.5
- Rodzaj stopu: bezołowiowy
- Temperatura topnienia: około 217°C
- Ilość w opakowaniu: około 25000 szt.
Najczęściej zadawane pytania
Tak. Stop SAC305 nie zawiera ołowiu i jest stosowany w elektronice wykonywanej w technologii bezołowiowej. To dobry wybór wtedy, gdy naprawa ma zachować charakter procesu bezołowiowego.
Tak. SAC305 jest stopem bezołowiowym, dlatego jest stosowany w elektronice wykonywanej zgodnie z wymaganiami technologii RoHS.
Tak. SAC305 topi się w temperaturze około 217°C, czyli wyżej niż Sn63/Pb37. Przy reballingu trzeba uwzględnić wyższą temperaturę procesu, aby uzyskać prawidłowe rozpłynięcie kulek bez przegrzewania układu.
Zbyt małe lub zbyt duże kulki mogą spowodować nieprawidłową wysokość połączeń, problemy z osadzeniem układu BGA albo zwarcia między sąsiednimi polami. Średnicę trzeba dobrać do układu i szablonu reballingowego.
Nie warto tego robić, gdy naprawa ma zachować technologię bezołowiową albo gdy wymagają tego procedury serwisowe. Sn63/Pb37 może ułatwić lutowanie, ale zawiera ołów i nie jest neutralnym zamiennikiem dla każdej naprawy bezołowiowej.
