Kulki BGA Sn63/Pb37 0,40 mm Mechanic – do reballingu
- Do typowych prac reballingowych BGA, gdy ważna jest dobra zwilżalność i niższa temperatura topnienia. Stop Sn63/Pb37 zawiera ołów i wymaga ostrożnej pracy.

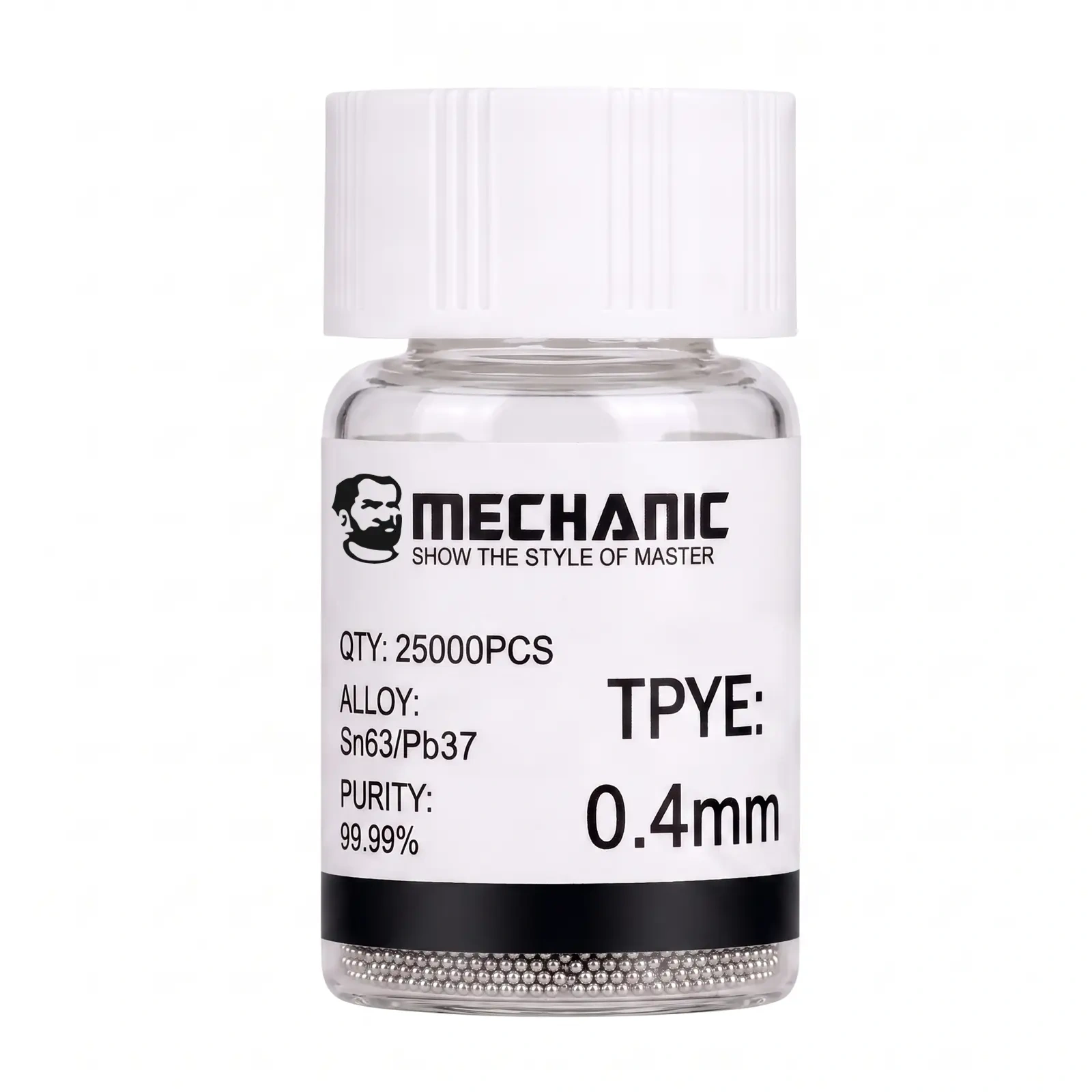

Kulki BGA Sn63/Pb37 0,40 mm Mechanic SM25 - do reballingu
Kulki lutownicze BGA Mechanic SM25 o średnicy 0,40 mm przeznaczone są do reballingu, naprawy i odtwarzania połączeń w układach BGA. Wykonane są ze stopu Sn63/Pb37, czyli klasycznego stopu cynowo-ołowiowego o temperaturze topnienia około 183°C.
Średnica 0,40 mm jest często spotykanym wariantem w pracach serwisowych, ale nadal musi odpowiadać wymaganiom konkretnego układu i szablonu. Stop Sn63/Pb37 ułatwia proces lutowania w porównaniu ze stopami bezołowiowymi, lecz zawiera ołów i wymaga zachowania zasad bezpieczeństwa.
Najważniejsze cechy
- Stop cynowo-ołowiowy Sn63/Pb37
- Średnica 0,40 mm do typowych prac reballingowych BGA
- Temperatura topnienia około 183°C
- Dobra zwilżalność pól lutowniczych
- Opakowanie około 25000 kulek do prac serwisowych
Zastosowanie
- Reballing układów BGA
- Naprawa płyt głównych laptopów
- Serwis smartfonów, tabletów i konsol
- Regeneracja wybranych układów GPU
- Prace serwisowe wymagające kulek 0,40 mm

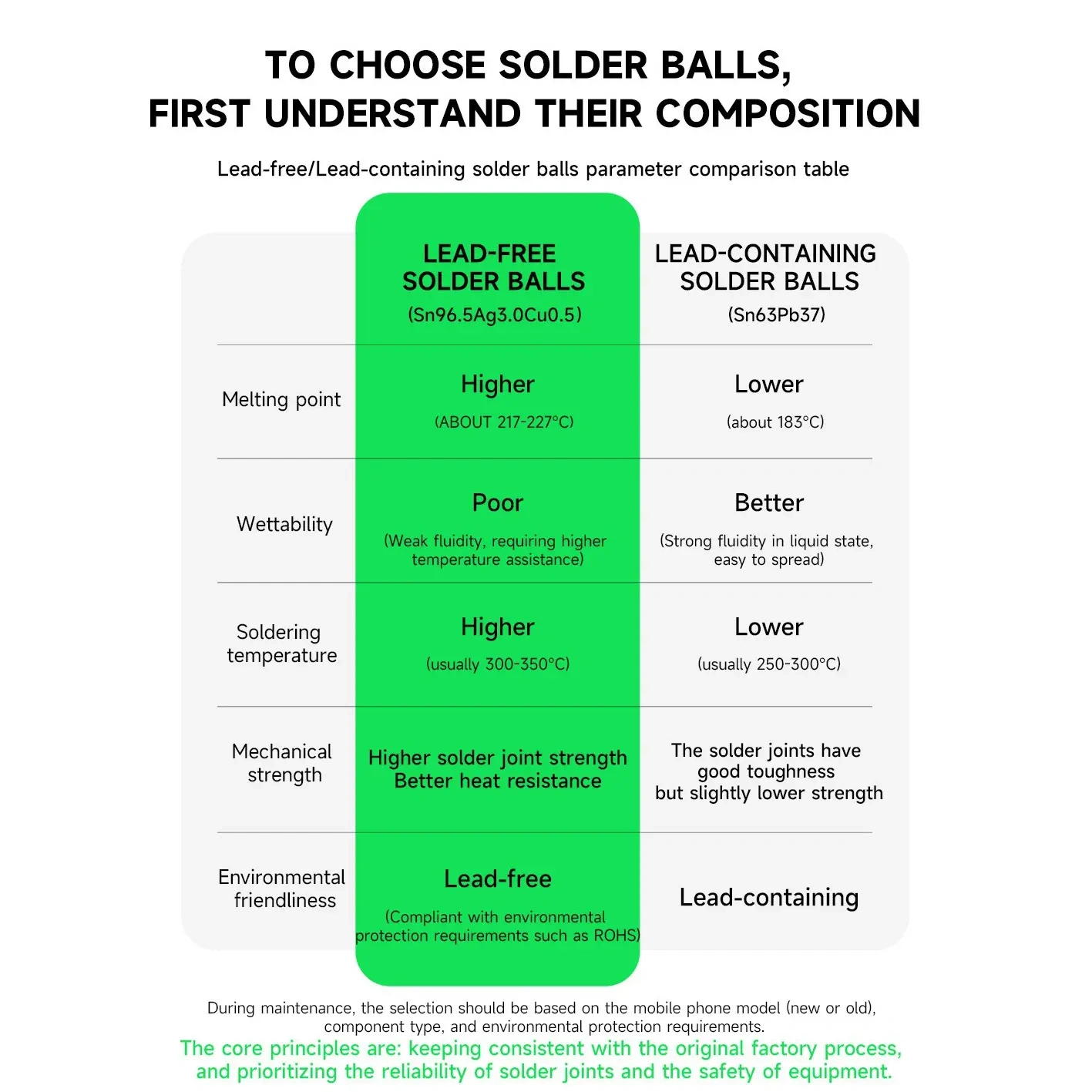

Stop Sn63/Pb37 w praktyce
Sn63/Pb37 zawiera 63% cyny i 37% ołowiu. Temperatura topnienia wynosi około 183°C, dlatego stop wymaga niższej temperatury pracy niż SAC305.
Dobór średnicy kulek
Średnica 0,40 mm musi być dopasowana do układu BGA. Nie należy traktować jej jako uniwersalnej, ponieważ średnica kulek wpływa na wysokość połączeń i poprawne osadzenie układu.

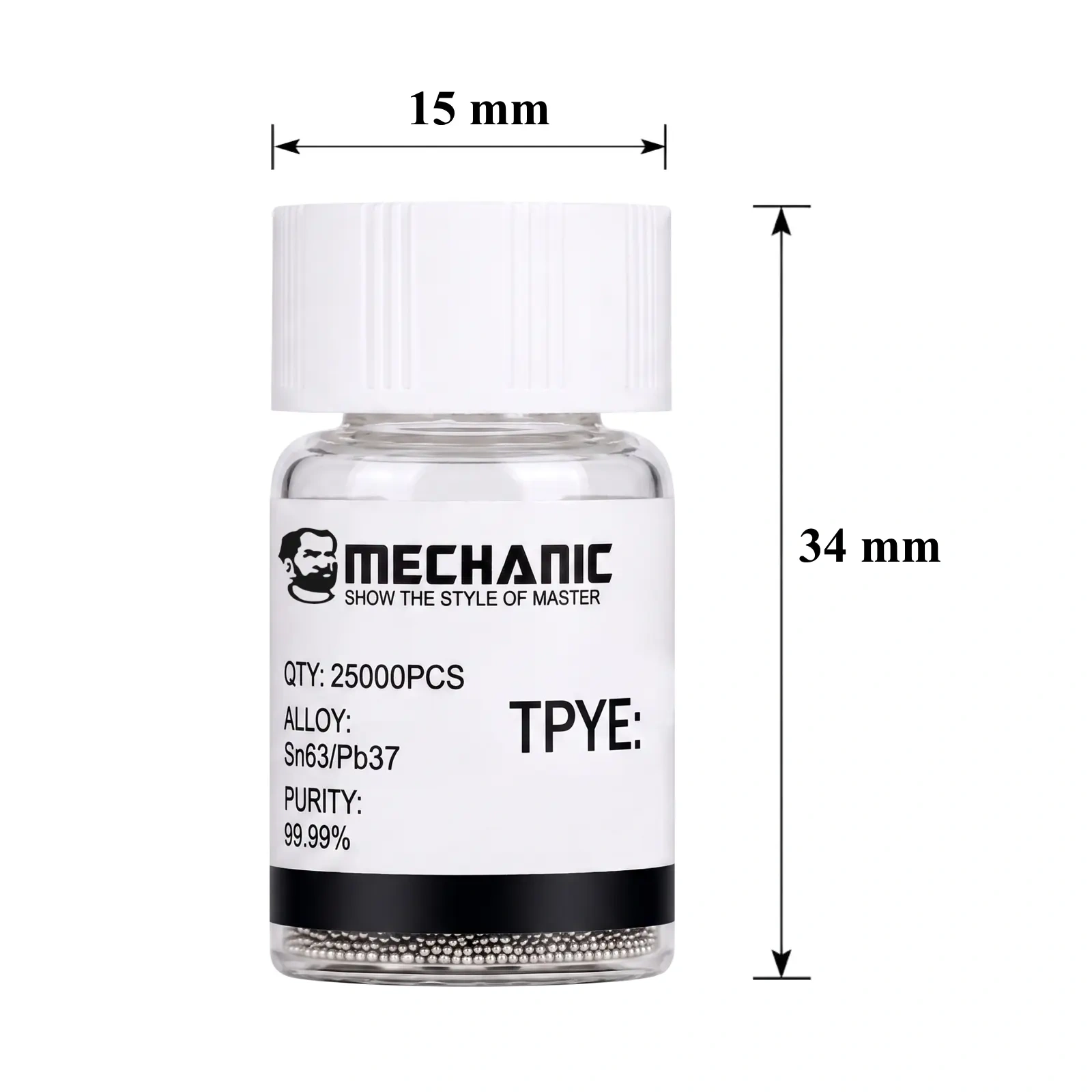

Specyfikacja techniczna
- Producent: Mechanic
- Seria: SM25
- Typ produktu: kulki lutownicze BGA
- Średnica: 0,40 mm
- Stop lutowniczy: Sn63/Pb37
- Skład stopu: 63% Sn, 37% Pb
- Temperatura topnienia: około 183°C
- Ilość w opakowaniu: około 25000 szt.
Uwaga dotycząca bezpieczeństwa
Produkt zawiera ołów. Podczas pracy należy zapewnić wentylację, unikać kontaktu produktu z ustami, nie jeść i nie pić przy stanowisku pracy oraz dokładnie umyć ręce po zakończeniu lutowania. Produkt należy przechowywać poza zasięgiem dzieci.
Najczęściej zadawane pytania
Stop Sn63/Pb37 ma temperaturę topnienia około 183°C i bardzo dobrą zwilżalność. Dzięki temu proces lutowania jest łatwiejszy do kontrolowania niż przy wielu stopach bezołowiowych, szczególnie podczas prac serwisowych.
Nie. Sn63/Pb37 to stop cynowo-ołowiowy zawierający 63% cyny i 37% ołowiu. Jest wybierany głównie wtedy, gdy ważna jest niższa temperatura lutowania i łatwiejsza kontrola procesu.
Można tylko wtedy, gdy dopuszcza to przyjęta technologia naprawy. Stop ołowiowy zmienia charakter połączenia i nie powinien być traktowany jako automatyczny zamiennik SAC305 w każdej naprawie.
Zbyt małe lub zbyt duże kulki mogą spowodować nieprawidłową wysokość połączeń, problemy z osadzeniem układu BGA albo zwarcia między sąsiednimi polami. Średnicę trzeba dobrać do układu i szablonu reballingowego.
Sn63/Pb37 zawiera 37% ołowiu. Podczas pracy trzeba zapewnić wentylację, unikać jedzenia i picia przy stanowisku, nie dotykać ust oraz umyć ręce po zakończeniu lutowania.
