Kulki BGA Sn63/Pb37 0,50 mm Mechanic – do reballingu
- Do układów BGA wymagających większych kulek i łatwiejszego rozpływu niż przy stopach bezołowiowych. Sn63/Pb37 topi się przy ok. 183°C i zawiera ołów.

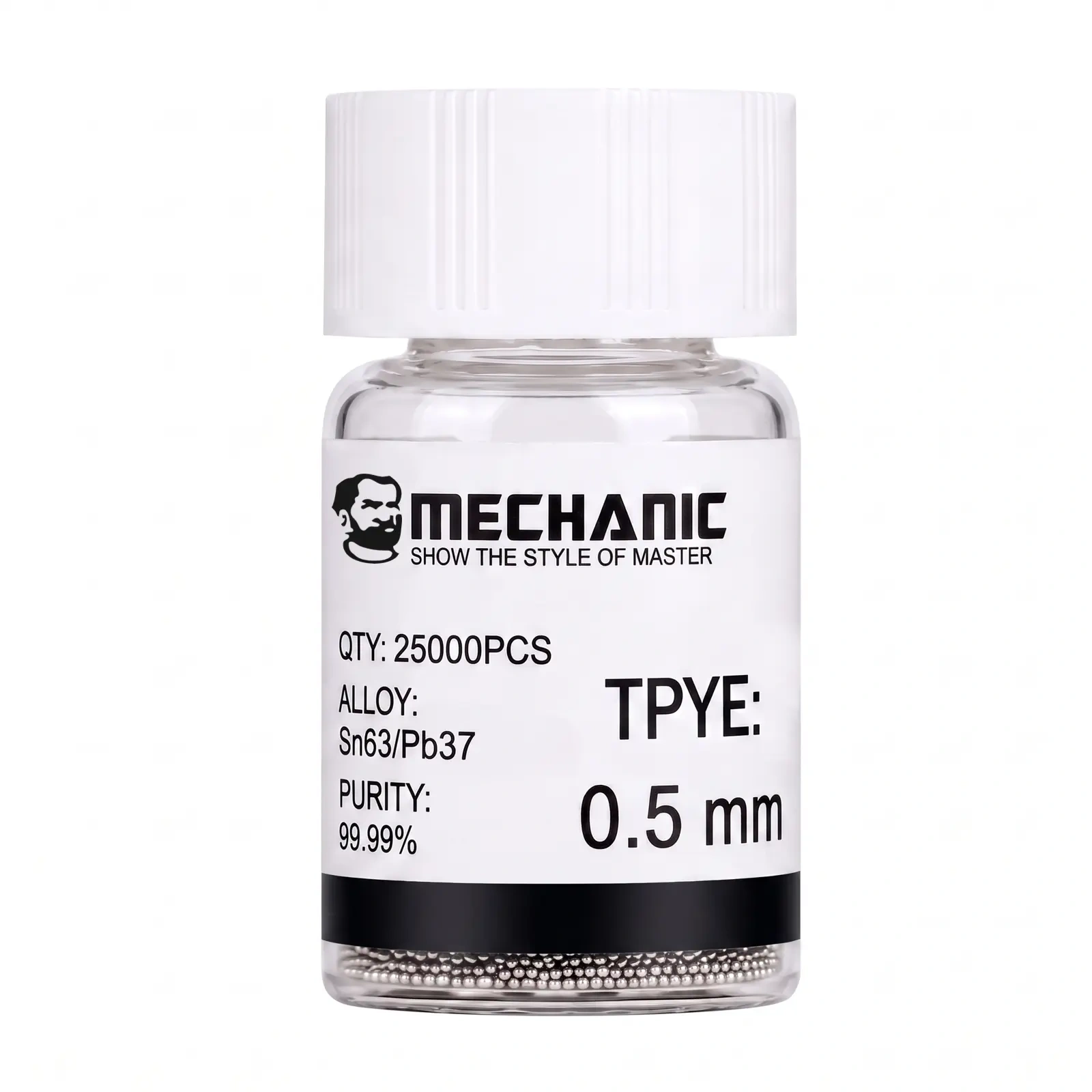

Kulki BGA Sn63/Pb37 0,50 mm Mechanic SM25 - do reballingu
Kulki lutownicze BGA Mechanic SM25 o średnicy 0,50 mm są przeznaczone do reballingu układów BGA wymagających większej średnicy kulek. Wykonane są ze stopu Sn63/Pb37, zawierającego 63% cyny i 37% ołowiu.
Wariant 0,50 mm należy stosować tylko wtedy, gdy odpowiada wymaganiom układu BGA i szablonu. Stop Sn63/Pb37 ma temperaturę topnienia około 183°C i dobrze sprawdza się w pracach serwisowych, ale ze względu na zawartość ołowiu wymaga ostrożnej pracy oraz właściwej higieny stanowiska.
Najważniejsze cechy
- Stop cynowo-ołowiowy Sn63/Pb37
- Średnica 0,50 mm do układów BGA wymagających większych kulek
- Temperatura topnienia około 183°C
- Dobra zwilżalność pól lutowniczych
- Opakowanie około 25000 kulek do prac serwisowych
Zastosowanie
- Reballing układów BGA
- Naprawa płyt głównych i modułów elektronicznych
- Serwis wybranych układów GPU
- Prace z układami wymagającymi kulek 0,50 mm
- Naprawy serwisowe z użyciem stopu Sn63/Pb37

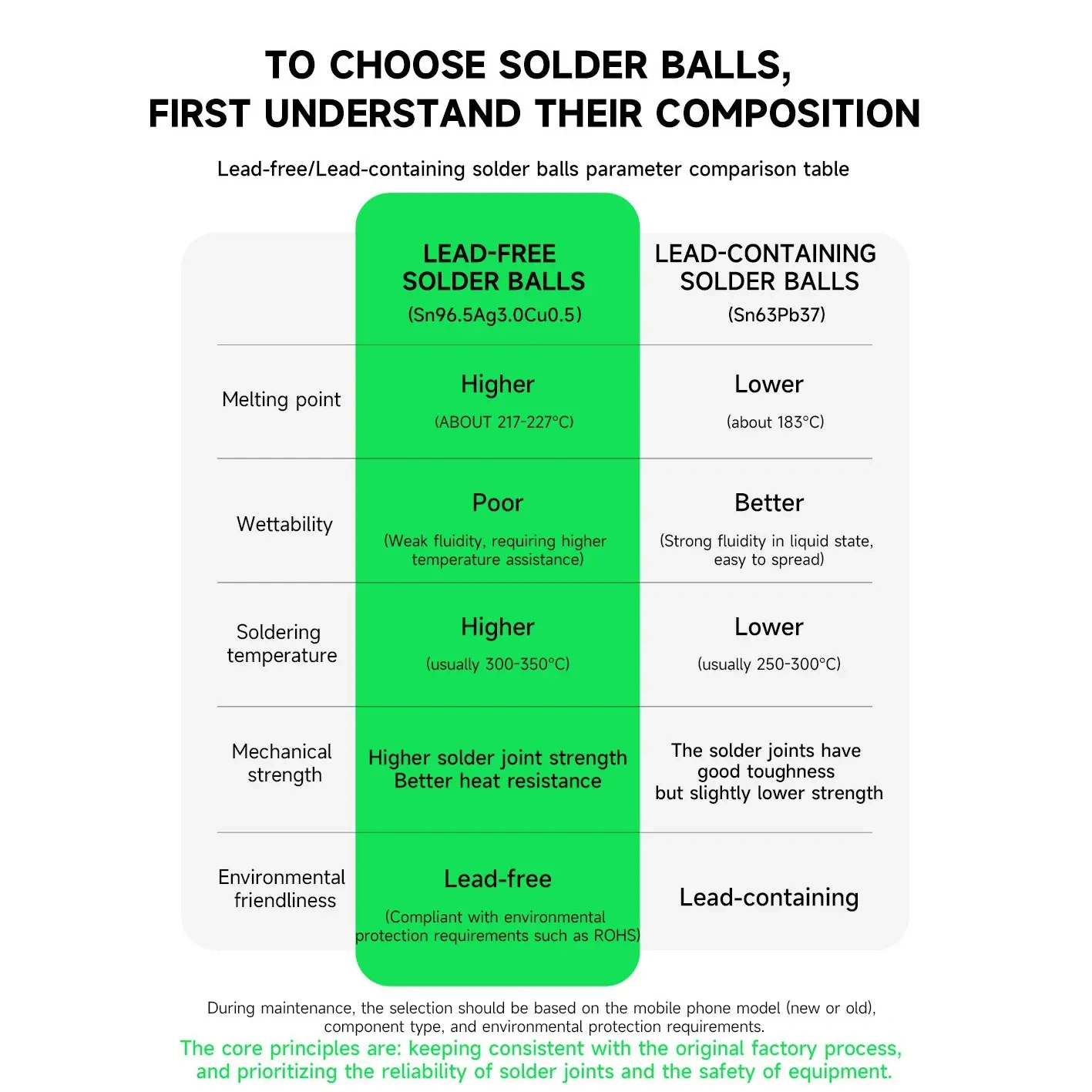

Stop Sn63/Pb37 w praktyce
Sn63/Pb37 jest stopem eutektycznym o temperaturze topnienia około 183°C. Dzięki temu proces lutowania jest łatwiejszy do kontrolowania niż w przypadku wielu stopów bezołowiowych.
Dobór średnicy kulek
Średnica 0,50 mm wpływa na wysokość połączeń BGA. Nie należy zastępować nią mniejszych średnic bez potwierdzenia w dokumentacji układu lub szablonu, ponieważ może to utrudnić poprawne osadzenie elementu.
Specyfikacja techniczna
- Producent: Mechanic
- Seria: SM25
- Typ produktu: kulki lutownicze BGA
- Średnica: 0,50 mm
- Stop lutowniczy: Sn63/Pb37
- Skład stopu: 63% Sn, 37% Pb
- Temperatura topnienia: około 183°C
- Ilość w opakowaniu: około 25000 szt.
Uwaga dotycząca bezpieczeństwa
Produkt zawiera ołów. Podczas pracy należy zapewnić wentylację, unikać kontaktu produktu z ustami, nie jeść i nie pić przy stanowisku pracy oraz dokładnie umyć ręce po zakończeniu lutowania. Produkt należy przechowywać poza zasięgiem dzieci.
Najczęściej zadawane pytania
Stop Sn63/Pb37 ma temperaturę topnienia około 183°C i bardzo dobrą zwilżalność. Dzięki temu proces lutowania jest łatwiejszy do kontrolowania niż przy wielu stopach bezołowiowych, szczególnie podczas prac serwisowych.
Nie. Sn63/Pb37 to stop cynowo-ołowiowy zawierający 63% cyny i 37% ołowiu. Jest wybierany głównie wtedy, gdy ważna jest niższa temperatura lutowania i łatwiejsza kontrola procesu.
Można tylko wtedy, gdy dopuszcza to przyjęta technologia naprawy. Stop ołowiowy zmienia charakter połączenia i nie powinien być traktowany jako automatyczny zamiennik SAC305 w każdej naprawie.
Zbyt małe lub zbyt duże kulki mogą spowodować nieprawidłową wysokość połączeń, problemy z osadzeniem układu BGA albo zwarcia między sąsiednimi polami. Średnicę trzeba dobrać do układu i szablonu reballingowego.
Sn63/Pb37 zawiera 37% ołowiu. Podczas pracy trzeba zapewnić wentylację, unikać jedzenia i picia przy stanowisku, nie dotykać ust oraz umyć ręce po zakończeniu lutowania.
