Zgrzewarka punktowa akumulatorów Li-Ion 1200A dual pulse – regulacja impulsu, FNIRSI SWM-20

Zgrzewarka punktowa akumulatorów FNIRSI SWM-20 – 1200A dual pulse, przenośna zgrzewarka do ogniw Li-Ion 0.1–0.5 mm

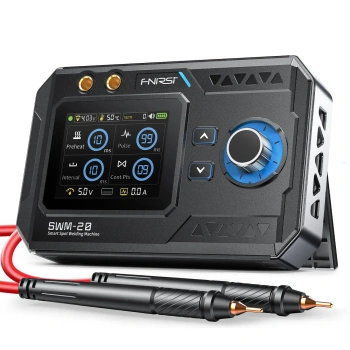

FNIRSI SWM-20 to przenośna zgrzewarka punktowa do akumulatorów przeznaczona do precyzyjnej pracy z ogniwami Li-Ion, pakietami baterii oraz taśmami niklowymi. Urządzenie oferuje maksymalny prąd zgrzewania do 1200A, co pozwala uzyskać trwałe i powtarzalne połączenia nawet przy wymagających materiałach.

Kluczową cechą jest technologia podwójnego impulsu (dual-pulse) – pierwszy impuls usuwa warstwę tlenków i przygotowuje powierzchnię, a drugi wykonuje właściwe zgrzewanie. Dzięki temu połączenia są czystsze, bardziej stabilne i mniej podatne na przegrzanie materiału.

Zgrzewarka obsługuje szeroki zakres materiałów i grubości:

• nikiel i stal niklowana,
• stal,
• żelazo,
• cienkie elementy miedziane.

Zakres roboczy 0.1–0.5 mm umożliwia pracę zarówno przy drobnej elektronice, jak i większych pakietach akumulatorów.

Urządzenie wyposażono w akumulator 5000 mAh, dzięki czemu działa całkowicie mobilnie i może wykonać nawet do ok. 1500 punktów zgrzewu na jednym ładowaniu. Dodatkowo funkcja powerbanku (5V/2.1A) pozwala wykorzystać je jako źródło zasilania USB.

Duży ekran 2.4” TFT wyświetla w czasie rzeczywistym parametry takie jak napięcie, temperatura czy ustawienia impulsów, a pokrętło enkodera umożliwia szybkie i precyzyjne strojenie parametrów.

Specyfikacja techniczna

• Model: FNIRSI SWM-20
• Typ: zgrzewarka punktowa do akumulatorów
• Zasilanie:
  • akumulator: 5000 mAh
  • ładowanie: 5V / 2.1A
  • wyjście powerbank: 5V / 2.1A
• Parametry zgrzewania:
  • maksymalny prąd: 1200 A
  • zakres grubości materiału: 0.1 – 0.5 mm
  • liczba poziomów regulacji: >10 000
• Obsługiwane materiały:
  • nikiel
  • stal
  • stal niklowana
  • żelazo
• Parametry impulsów:
  • preheat: 1 – 10 ms
  • pulse: 1 – 99 ms
  • interval: 1 – 10 ms
  • ilość punktów: 1 – 9
• Wyświetlacz: 2.4” TFT kolorowy
• Sterowanie:
  • pokrętło (enkoder)
  • przyciski funkcyjne
• Zabezpieczenia:
  • ochrona przed przegrzaniem
  • ochrona przed zwarciem
  • ochrona przed przeładowaniem
  • ochrona przed nadmiernym rozładowaniem

Zawartość zestawu

• zgrzewarka punktowa FNIRSI SWM-20
• przewody z elektrodami
• wymienne końcówki
• taśma niklowa
• przewód USB-C
• instrukcja obsługi
• pudełko

Porady techniczne

• Dobór impulsu ma kluczowe znaczenie: Za duży impuls → przepalenie materiału; Za mały → słaby zgrzew
• Używaj funkcji preheat: Pierwszy impuls usuwa tlenki i poprawia przewodność
• Nie dociskaj zbyt mocno elektrod: Zbyt duży nacisk powoduje słabe zgrzewy
• Czyść końcówki robocze: Regularne czyszczenie poprawia jakość zgrzewu
• Nie zgrzewaj podczas ładowania: Może uszkodzić urządzenie

Trochę teorii

Zgrzewanie punktowe polega na przepuszczeniu dużego prądu przez materiał w krótkim czasie.

Q = I² × R × t

Dual-pulse:

• pierwszy impuls – przygotowanie powierzchni
• drugi impuls – właściwy zgrzew

Odpowiedni dobór parametrów chroni ogniwa Li-Ion przed przegrzaniem.
