Kulki BGA SAC305 0,40 mm Mechanic – bezołowiowe do reballingu
- Do typowych prac reballingowych BGA w technologii bezołowiowej. Stop SAC305 dobrze sprawdza się tam, gdzie naprawa ma zachować charakter procesu bezołowiowego.

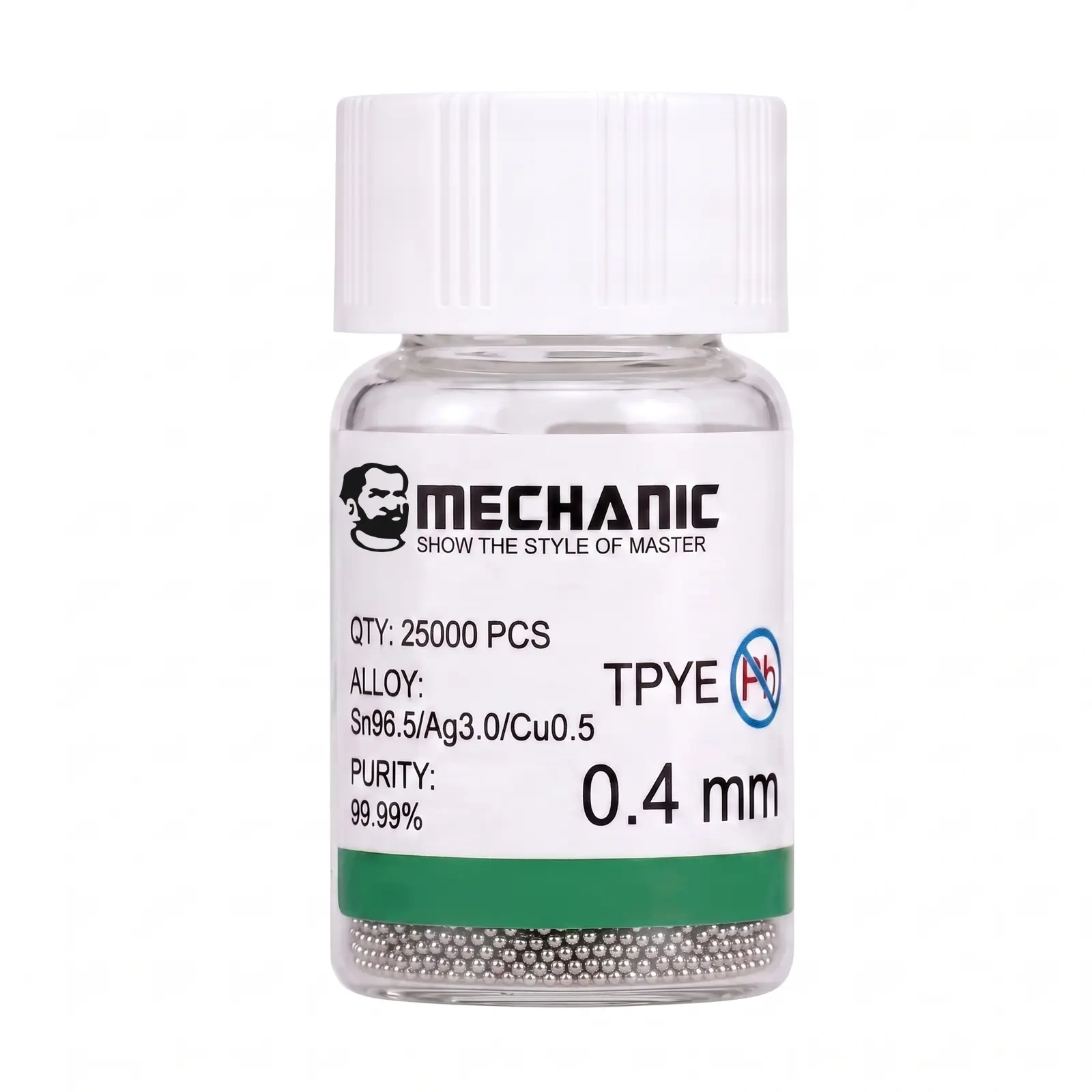

Kulki BGA SAC305 0,40 mm Mechanic SH25 - bezołowiowe do reballingu
Kulki lutownicze BGA Mechanic SH25 o średnicy 0,40 mm przeznaczone są do reballingu i napraw układów BGA. Wykonane są ze stopu SAC305 Sn96.5/Ag3.0/Cu0.5, który nie zawiera ołowiu i jest stosowany w technologii bezołowiowej.
Średnica 0,40 mm jest popularnym wariantem w pracach serwisowych, ale nadal wymaga dopasowania do konkretnego układu BGA i szablonu. Dobór właściwej średnicy decyduje o prawidłowej wysokości połączeń i równomiernym osadzeniu układu.
Najważniejsze cechy
- Bezołowiowy stop SAC305 Sn96.5/Ag3.0/Cu0.5
- Średnica 0,40 mm do typowych prac reballingowych BGA
- Do naprawy i odtwarzania połączeń w układach Ball Grid Array
- Temperatura topnienia około 217°C
- Opakowanie około 25000 kulek do prac serwisowych
Zastosowanie
- Reballing układów BGA
- Naprawa płyt głównych laptopów
- Serwis smartfonów, tabletów i konsol
- Regeneracja wybranych układów GPU
- Prace wymagające stopu bezołowiowego SAC305

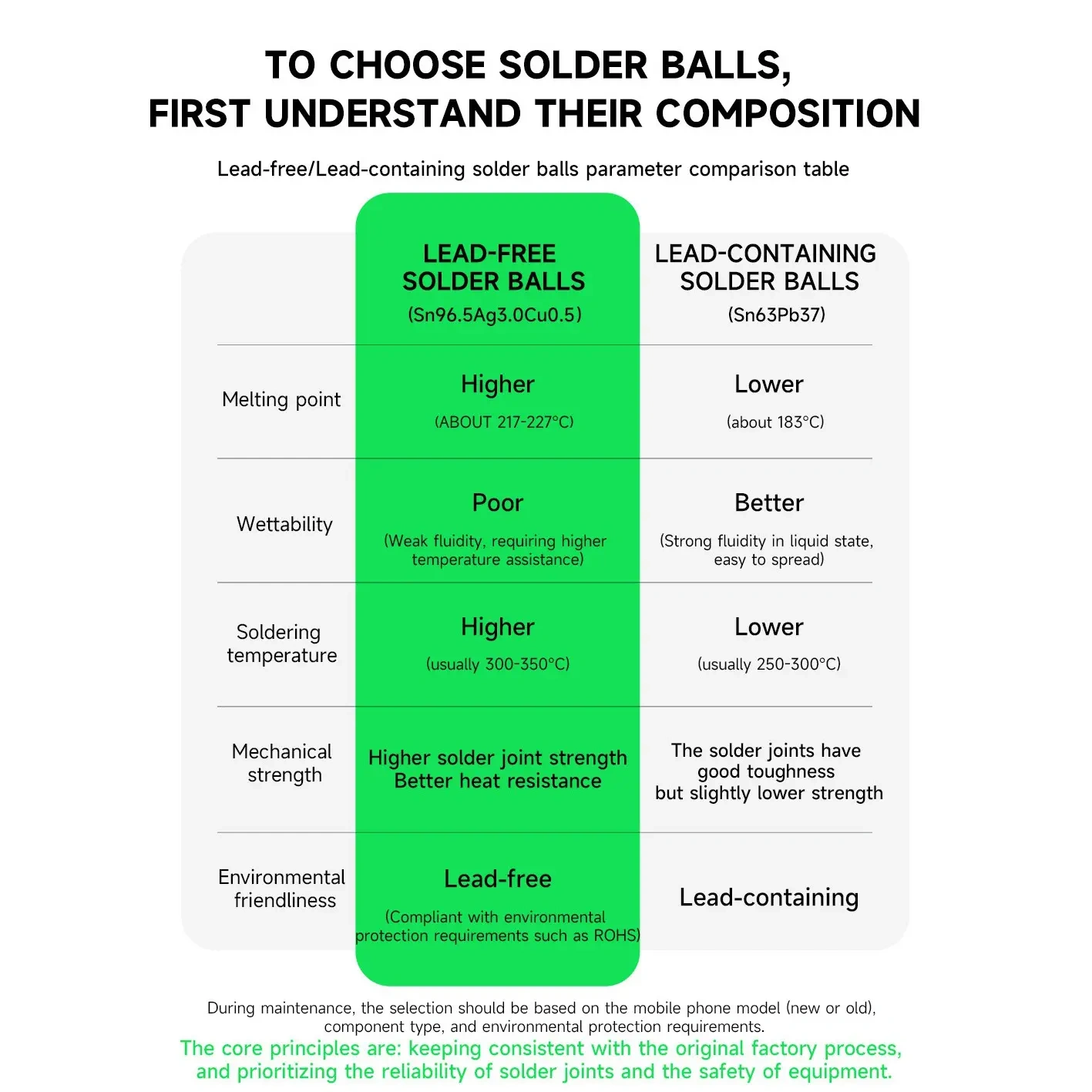

Stop SAC305 w praktyce
SAC305 zawiera 96,5% cyny, 3,0% srebra i 0,5% miedzi. Temperatura topnienia wynosi około 217°C, dlatego stop wymaga wyższej temperatury procesu niż Sn63/Pb37.
Dobór średnicy kulek
Średnica 0,40 mm nie jest rozmiarem uniwersalnym. Przed użyciem trzeba sprawdzić wymagania układu BGA oraz szablonu reballingowego, ponieważ zbyt duża lub zbyt mała kulka może pogorszyć jakość połączenia.
Specyfikacja techniczna
- Producent: Mechanic
- Seria: SH25
- Typ produktu: kulki lutownicze BGA
- Średnica: 0,40 mm
- Stop lutowniczy: SAC305 Sn96.5/Ag3.0/Cu0.5
- Rodzaj stopu: bezołowiowy
- Temperatura topnienia: około 217°C
- Ilość w opakowaniu: około 25000 szt.
Najczęściej zadawane pytania
Tak. Stop SAC305 nie zawiera ołowiu i jest stosowany w elektronice wykonywanej w technologii bezołowiowej. To dobry wybór wtedy, gdy naprawa ma zachować charakter procesu bezołowiowego.
Tak. SAC305 jest stopem bezołowiowym, dlatego jest stosowany w elektronice wykonywanej zgodnie z wymaganiami technologii RoHS.
Tak. SAC305 topi się w temperaturze około 217°C, czyli wyżej niż Sn63/Pb37. Przy reballingu trzeba uwzględnić wyższą temperaturę procesu, aby uzyskać prawidłowe rozpłynięcie kulek bez przegrzewania układu.
Zbyt małe lub zbyt duże kulki mogą spowodować nieprawidłową wysokość połączeń, problemy z osadzeniem układu BGA albo zwarcia między sąsiednimi polami. Średnicę trzeba dobrać do układu i szablonu reballingowego.
Nie warto tego robić, gdy naprawa ma zachować technologię bezołowiową albo gdy wymagają tego procedury serwisowe. Sn63/Pb37 może ułatwić lutowanie, ale zawiera ołów i nie jest neutralnym zamiennikiem dla każdej naprawy bezołowiowej.
