Kulki BGA Sn63/Pb37 0,30 mm Mechanic – do reballingu
- Do napraw BGA, gdy potrzebna jest niższa temperatura procesu niż przy SAC305. Stop Sn63/Pb37 dobrze zwilża pola lutownicze i ułatwia prace serwisowe.

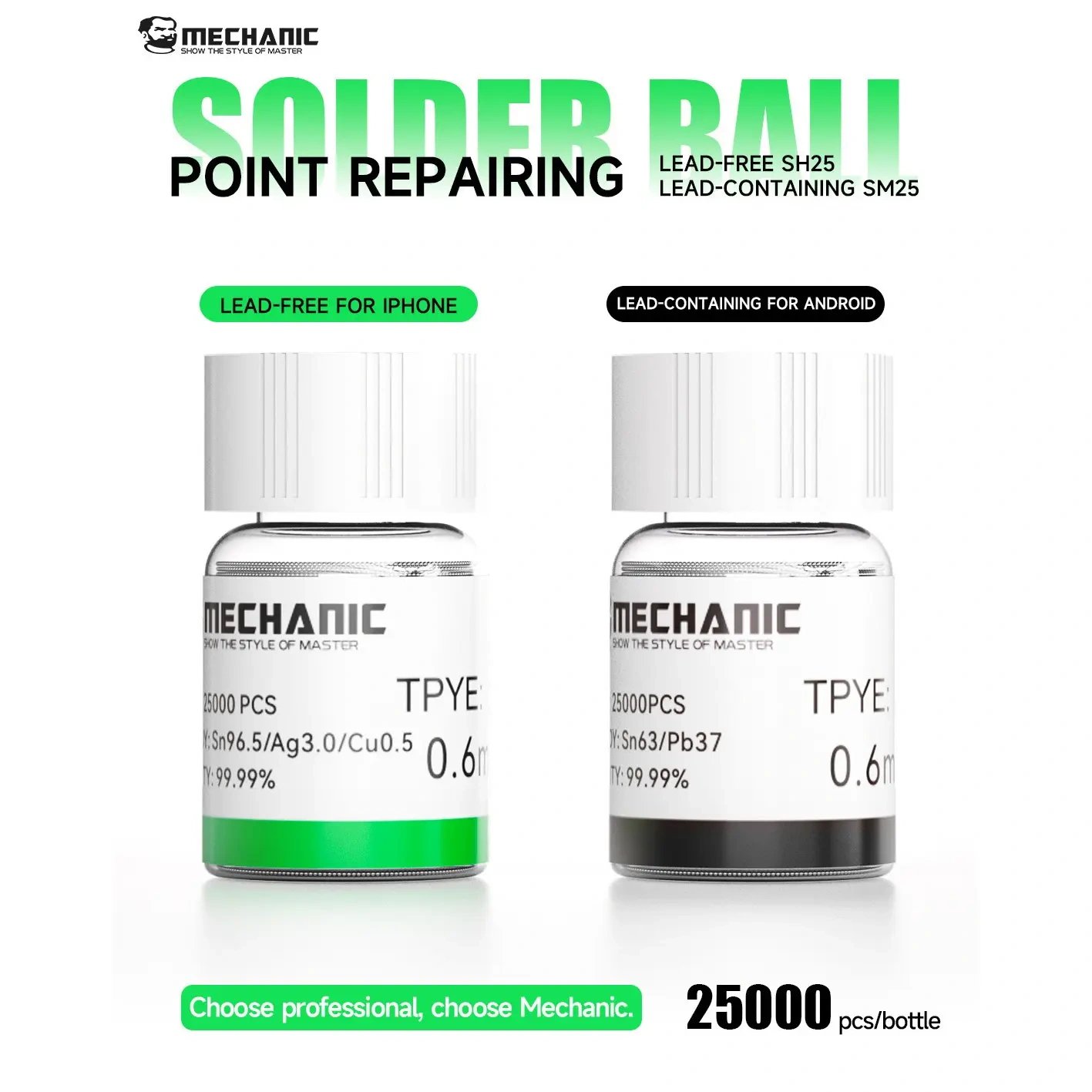

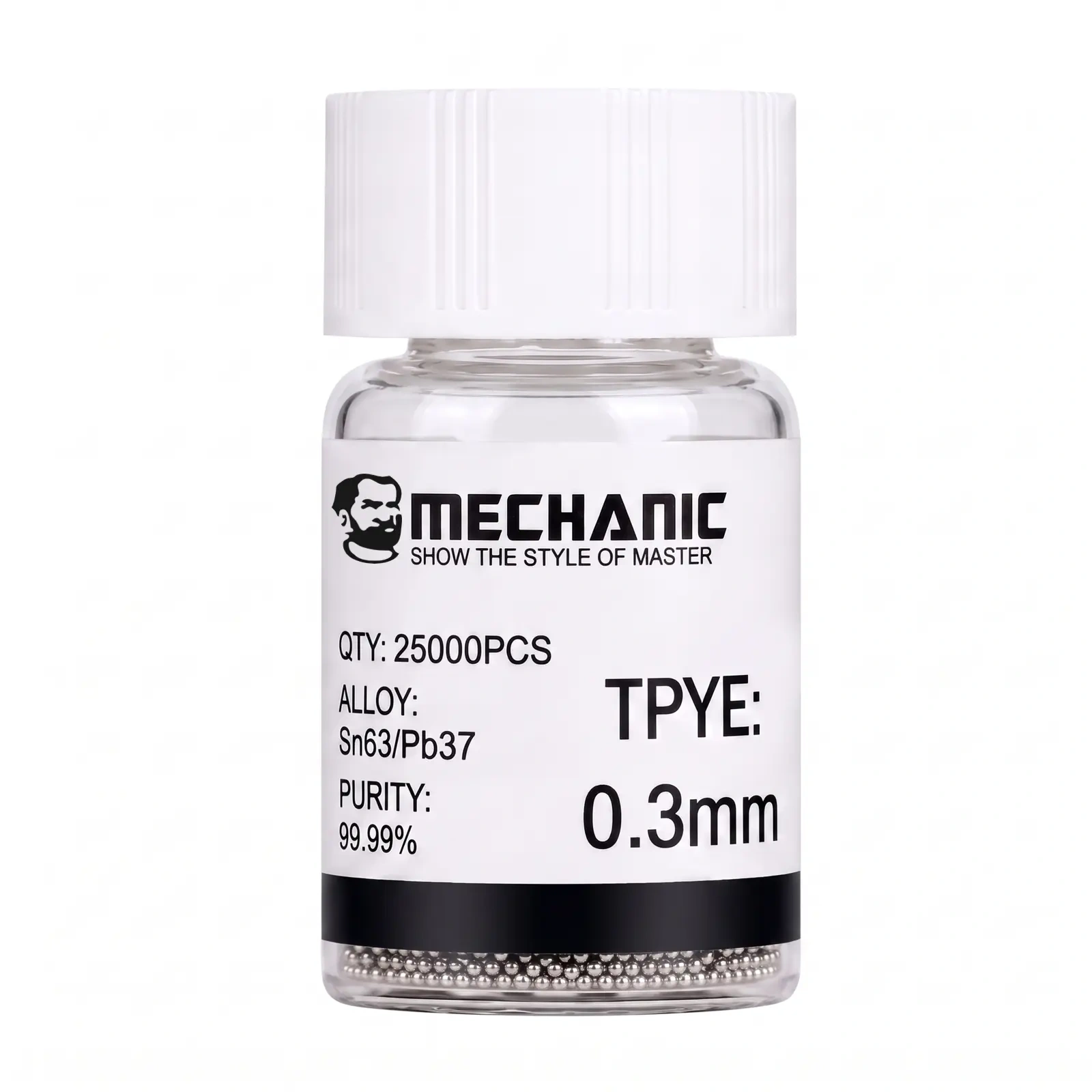

Kulki BGA Sn63/Pb37 0,30 mm Mechanic SM25 - do reballingu
Kulki lutownicze BGA Mechanic SM25 o średnicy 0,30 mm służą do reballingu i naprawy układów BGA. Stop Sn63/Pb37 zawiera cynę i ołów, ma temperaturę topnienia około 183°C i jest ceniony w pracach serwisowych za łatwiejszy proces lutowania niż wiele stopów bezołowiowych.
Wariant 0,30 mm należy dobrać do układu BGA oraz szablonu reballingowego. Niższa temperatura topnienia stopu Sn63/Pb37 może ograniczyć obciążenie termiczne naprawianego elementu, ale obecność ołowiu wymaga odpowiedniej higieny pracy i wentylacji.
Najważniejsze cechy
- Stop cynowo-ołowiowy Sn63/Pb37
- Średnica 0,30 mm do precyzyjnego reballingu BGA
- Temperatura topnienia około 183°C
- Dobra zwilżalność pól lutowniczych
- Opakowanie około 25000 kulek do prac serwisowych
Zastosowanie
- Reballing układów BGA
- Naprawa płyt głównych laptopów
- Serwis elektroniki komputerowej i użytkowej
- Regeneracja wybranych układów GPU
- Prace serwisowe wymagające kulek 0,30 mm

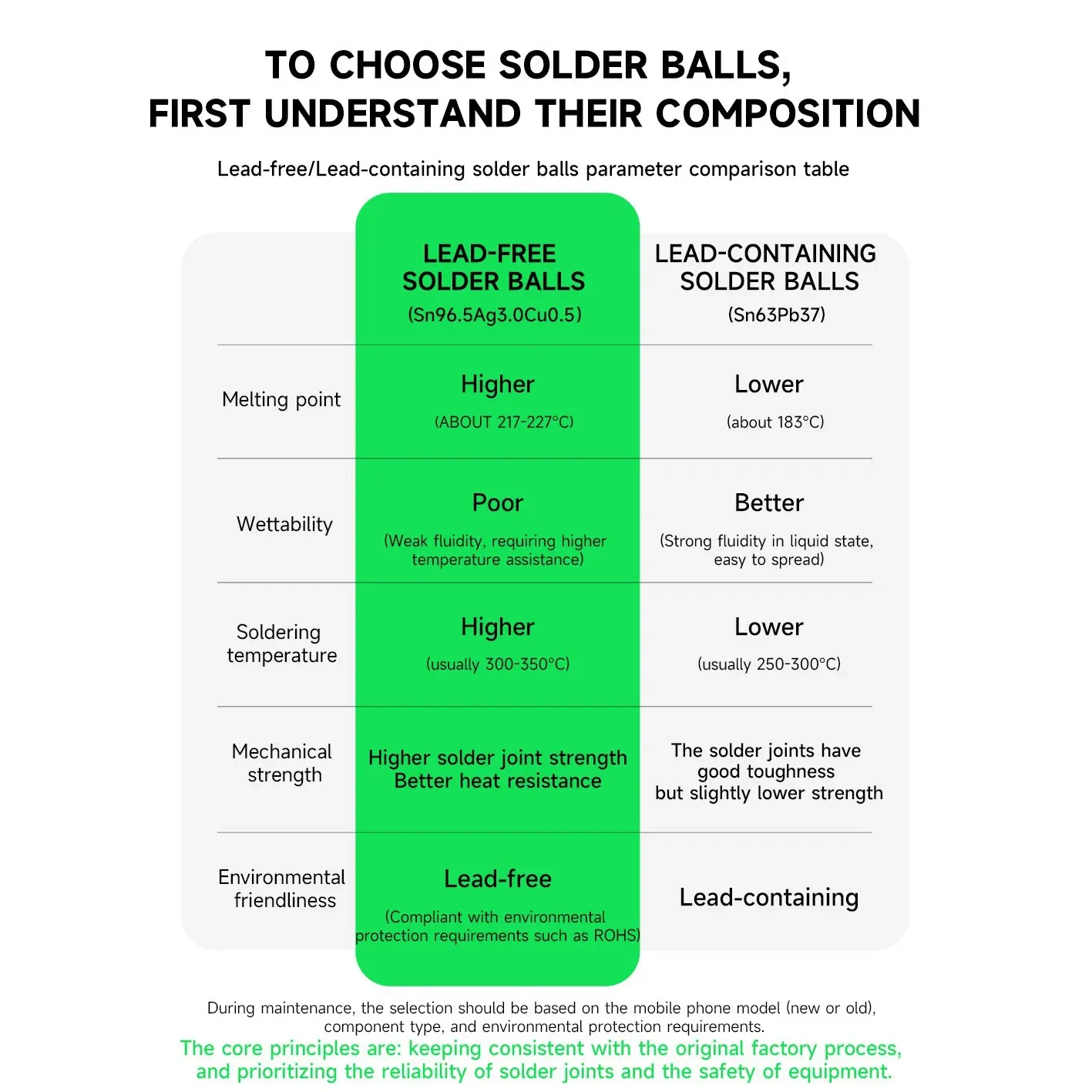

Stop Sn63/Pb37 w praktyce
Sn63/Pb37 to stop eutektyczny zawierający 63% cyny i 37% ołowiu. Temperatura topnienia wynosi około 183°C, dlatego stop jest łatwiejszy termicznie w obróbce niż SAC305.

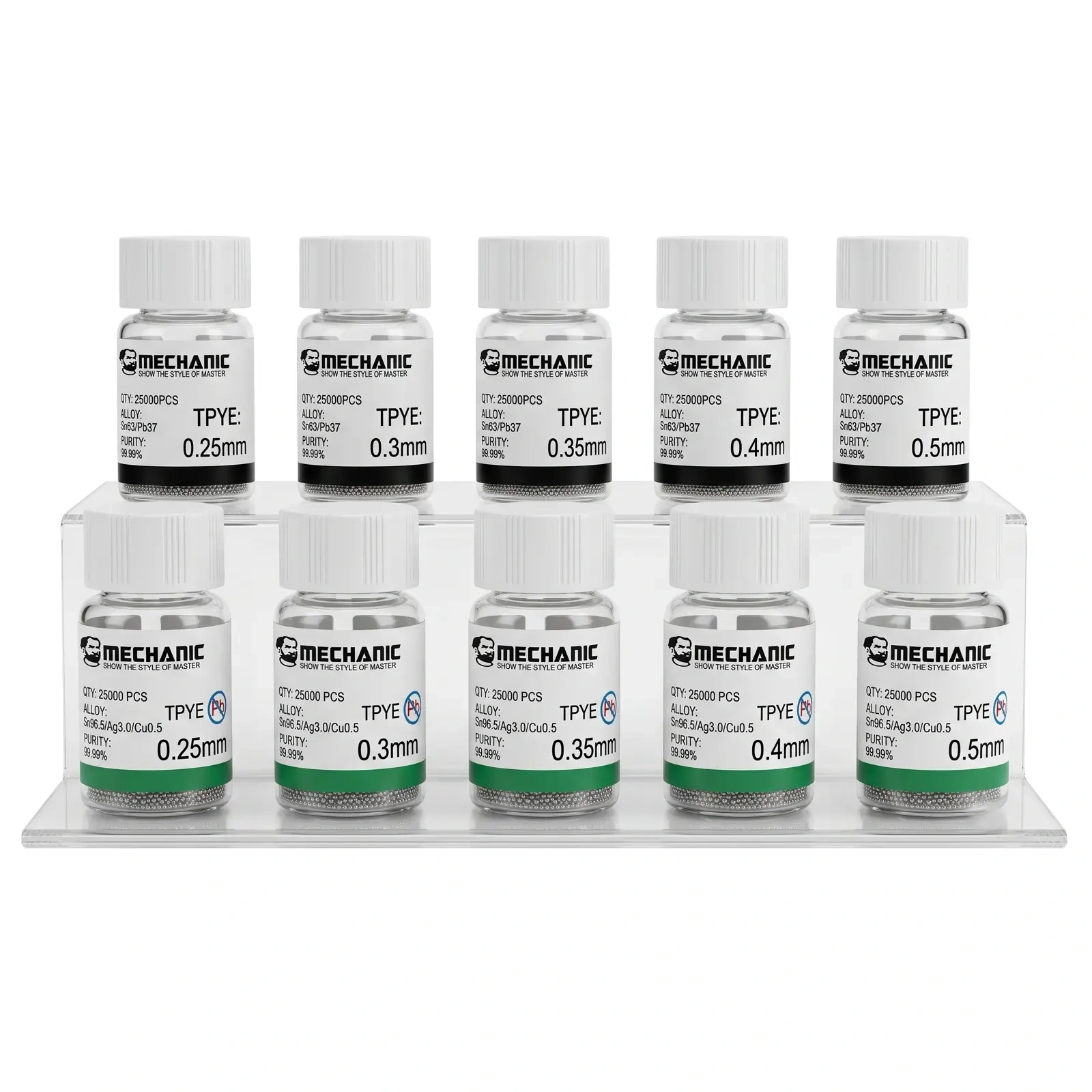

Dobór średnicy kulek
Średnica 0,30 mm musi odpowiadać wymaganiom konkretnego układu BGA. Dobór niewłaściwego rozmiaru może spowodować nierówną wysokość połączeń, problemy z osadzeniem układu albo zwarcia.

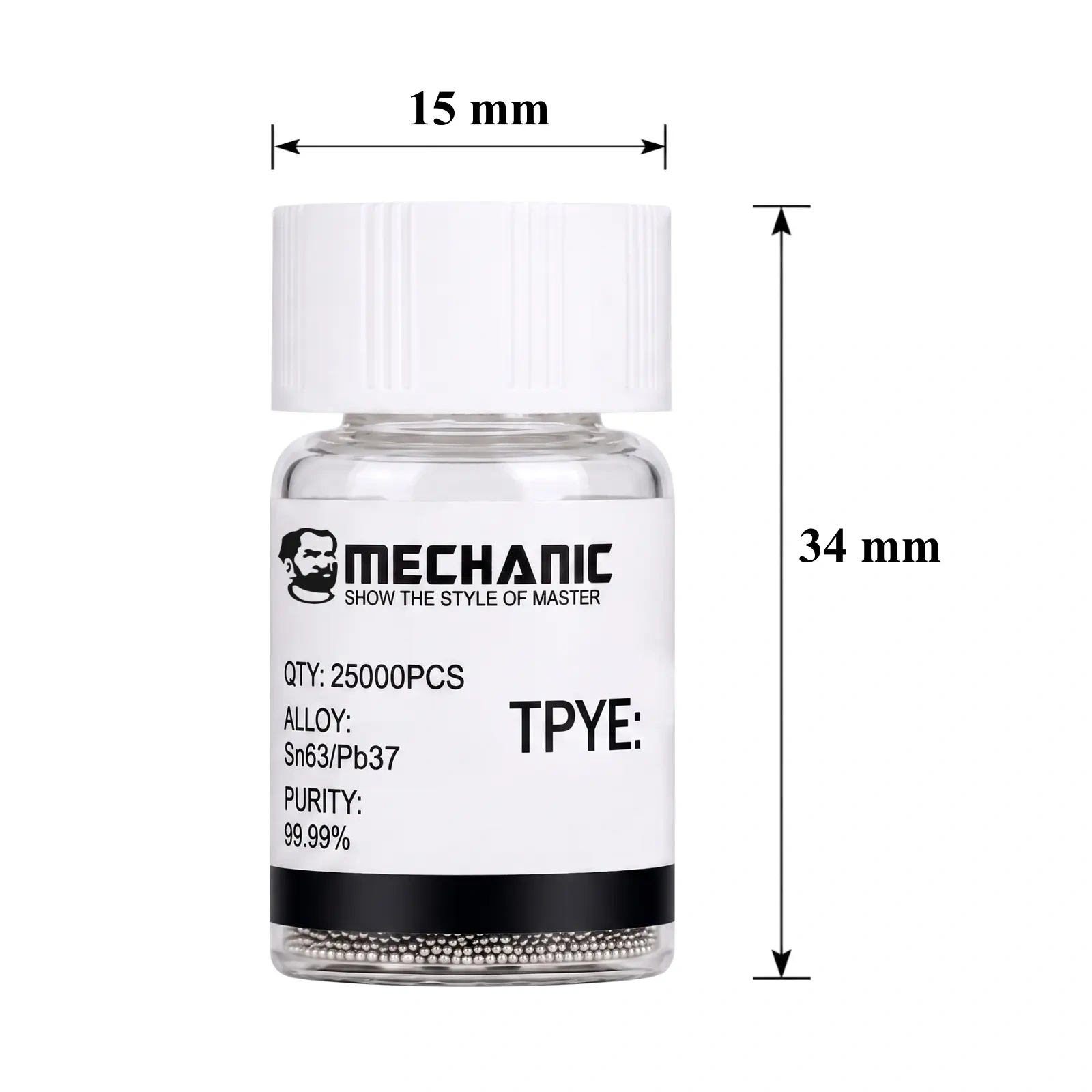

Specyfikacja techniczna
- Producent: Mechanic
- Seria: SM25
- Typ produktu: kulki lutownicze BGA
- Średnica: 0,30 mm
- Stop lutowniczy: Sn63/Pb37
- Skład stopu: 63% Sn, 37% Pb
- Temperatura topnienia: około 183°C
- Ilość w opakowaniu: około 25000 szt.
Uwaga dotycząca bezpieczeństwa
Produkt zawiera ołów. Podczas pracy należy zapewnić wentylację, unikać kontaktu produktu z ustami, nie jeść i nie pić przy stanowisku pracy oraz dokładnie umyć ręce po zakończeniu lutowania. Produkt należy przechowywać poza zasięgiem dzieci.
Najczęściej zadawane pytania
Stop Sn63/Pb37 ma temperaturę topnienia około 183°C i bardzo dobrą zwilżalność. Dzięki temu proces lutowania jest łatwiejszy do kontrolowania niż przy wielu stopach bezołowiowych, szczególnie podczas prac serwisowych.
Nie. Sn63/Pb37 to stop cynowo-ołowiowy zawierający 63% cyny i 37% ołowiu. Jest wybierany głównie wtedy, gdy ważna jest niższa temperatura lutowania i łatwiejsza kontrola procesu.
Można tylko wtedy, gdy dopuszcza to przyjęta technologia naprawy. Stop ołowiowy zmienia charakter połączenia i nie powinien być traktowany jako automatyczny zamiennik SAC305 w każdej naprawie.
Zbyt małe lub zbyt duże kulki mogą spowodować nieprawidłową wysokość połączeń, problemy z osadzeniem układu BGA albo zwarcia między sąsiednimi polami. Średnicę trzeba dobrać do układu i szablonu reballingowego.
Sn63/Pb37 zawiera 37% ołowiu. Podczas pracy trzeba zapewnić wentylację, unikać jedzenia i picia przy stanowisku, nie dotykać ust oraz umyć ręce po zakończeniu lutowania.
