Kulki BGA Sn63/Pb37 0,35 mm Mechanic – do reballingu
- Do serwisowego odtwarzania połączeń BGA z użyciem stopu cynowo-ołowiowego. Średnicę 0,35 mm należy dobrać do układu, rastra i szablonu reballingowego.
Kulki BGA Sn63/Pb37 0,35 mm Mechanic SM25 - do reballingu
Kulki lutownicze BGA Mechanic SM25 o średnicy 0,35 mm przeznaczone są do reballingu układów BGA oraz naprawy połączeń Ball Grid Array. Stop Sn63/Pb37 zawiera 63% cyny i 37% ołowiu, a jego temperatura topnienia wynosi około 183°C.
Rozmiar 0,35 mm jest pośrednim wariantem średnicy, który należy dopasować do konkretnego układu i szablonu reballingowego. Stop ołowiowy ułatwia proces lutowania, ale wymaga ostrożności ze względu na zawartość ołowiu.
Najważniejsze cechy
- Stop cynowo-ołowiowy Sn63/Pb37
- Średnica 0,35 mm do reballingu układów BGA
- Temperatura topnienia około 183°C
- Dobra zwilżalność ułatwiająca prace serwisowe
- Opakowanie około 25000 kulek do prac naprawczych
Zastosowanie
- Reballing układów BGA
- Naprawa płyt głównych laptopów
- Serwis elektroniki komputerowej
- Regeneracja wybranych układów GPU
- Prace serwisowe wymagające kulek 0,35 mm
Stop Sn63/Pb37 w praktyce
Sn63/Pb37 jest stopem eutektycznym. Oznacza to, że przechodzi bezpośrednio ze stanu stałego do ciekłego w temperaturze około 183°C, co ułatwia kontrolę procesu lutowania.
Dobór średnicy kulek
Średnica 0,35 mm powinna być zgodna z układem BGA i szablonem. Właściwy rozmiar kulek pomaga zachować prawidłową geometrię połączeń i ograniczyć ryzyko zwarć.
Specyfikacja techniczna
- Producent: Mechanic
- Seria: SM25
- Typ produktu: kulki lutownicze BGA
- Średnica: 0,35 mm
- Stop lutowniczy: Sn63/Pb37
- Skład stopu: 63% Sn, 37% Pb
- Temperatura topnienia: około 183°C
- Ilość w opakowaniu: około 25000 szt.
Uwaga dotycząca bezpieczeństwa
Produkt zawiera ołów. Podczas pracy należy zapewnić wentylację, unikać kontaktu produktu z ustami, nie jeść i nie pić przy stanowisku pracy oraz dokładnie umyć ręce po zakończeniu lutowania. Produkt należy przechowywać poza zasięgiem dzieci.
Najczęściej zadawane pytania

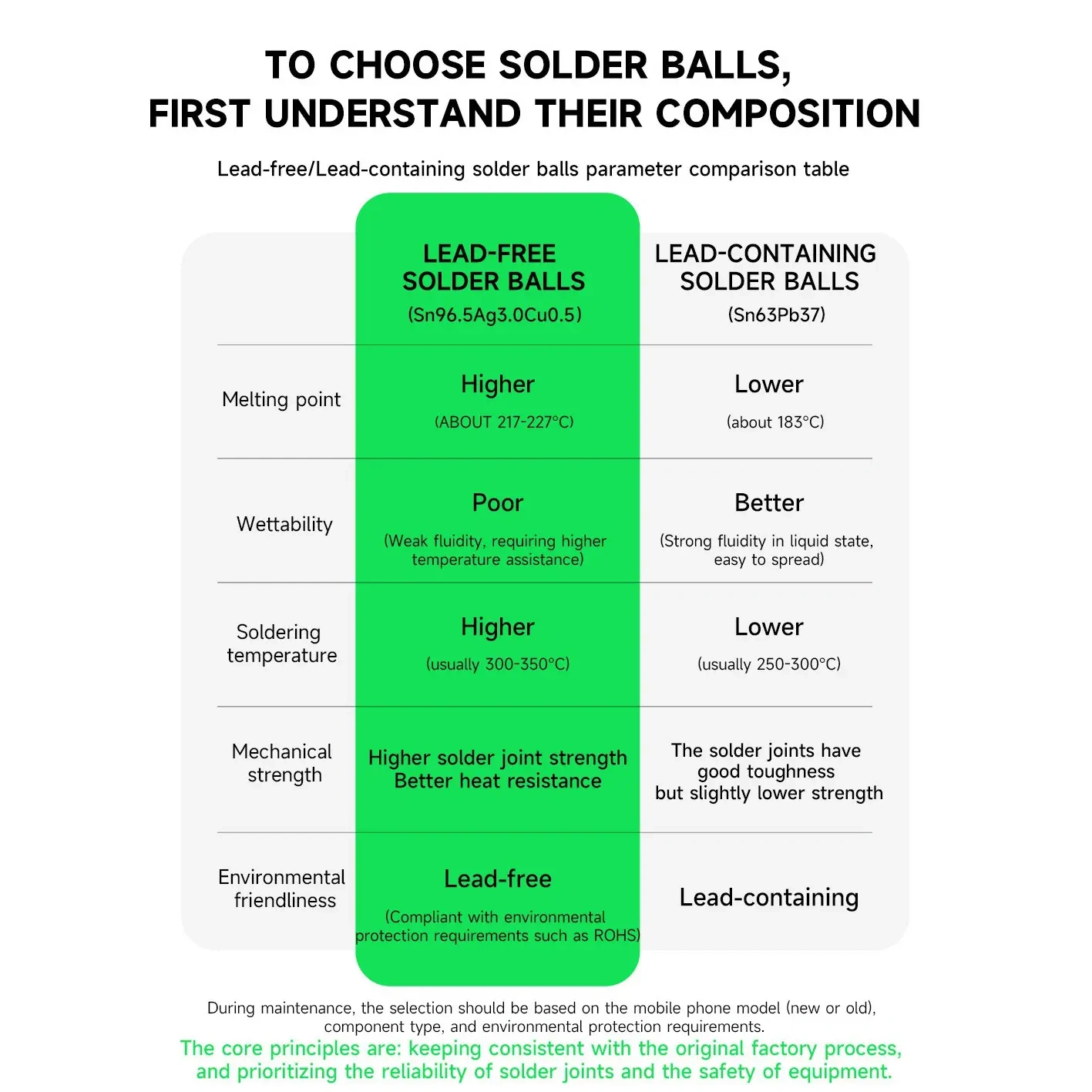

Stop Sn63/Pb37 ma temperaturę topnienia około 183°C i bardzo dobrą zwilżalność. Dzięki temu proces lutowania jest łatwiejszy do kontrolowania niż przy wielu stopach bezołowiowych, szczególnie podczas prac serwisowych.
Nie. Sn63/Pb37 to stop cynowo-ołowiowy zawierający 63% cyny i 37% ołowiu. Jest wybierany głównie wtedy, gdy ważna jest niższa temperatura lutowania i łatwiejsza kontrola procesu.
Można tylko wtedy, gdy dopuszcza to przyjęta technologia naprawy. Stop ołowiowy zmienia charakter połączenia i nie powinien być traktowany jako automatyczny zamiennik SAC305 w każdej naprawie.
Zbyt małe lub zbyt duże kulki mogą spowodować nieprawidłową wysokość połączeń, problemy z osadzeniem układu BGA albo zwarcia między sąsiednimi polami. Średnicę trzeba dobrać do układu i szablonu reballingowego.
Sn63/Pb37 zawiera 37% ołowiu. Podczas pracy trzeba zapewnić wentylację, unikać jedzenia i picia przy stanowisku, nie dotykać ust oraz umyć ręce po zakończeniu lutowania.
