Kulki BGA Sn63/Pb37 0,25 mm Mechanic – do reballingu
- Do napraw BGA, gdy potrzebna jest niższa temperatura procesu niż przy SAC305. Stop Sn63/Pb37 dobrze zwilża pola lutownicze i ułatwia prace serwisowe.

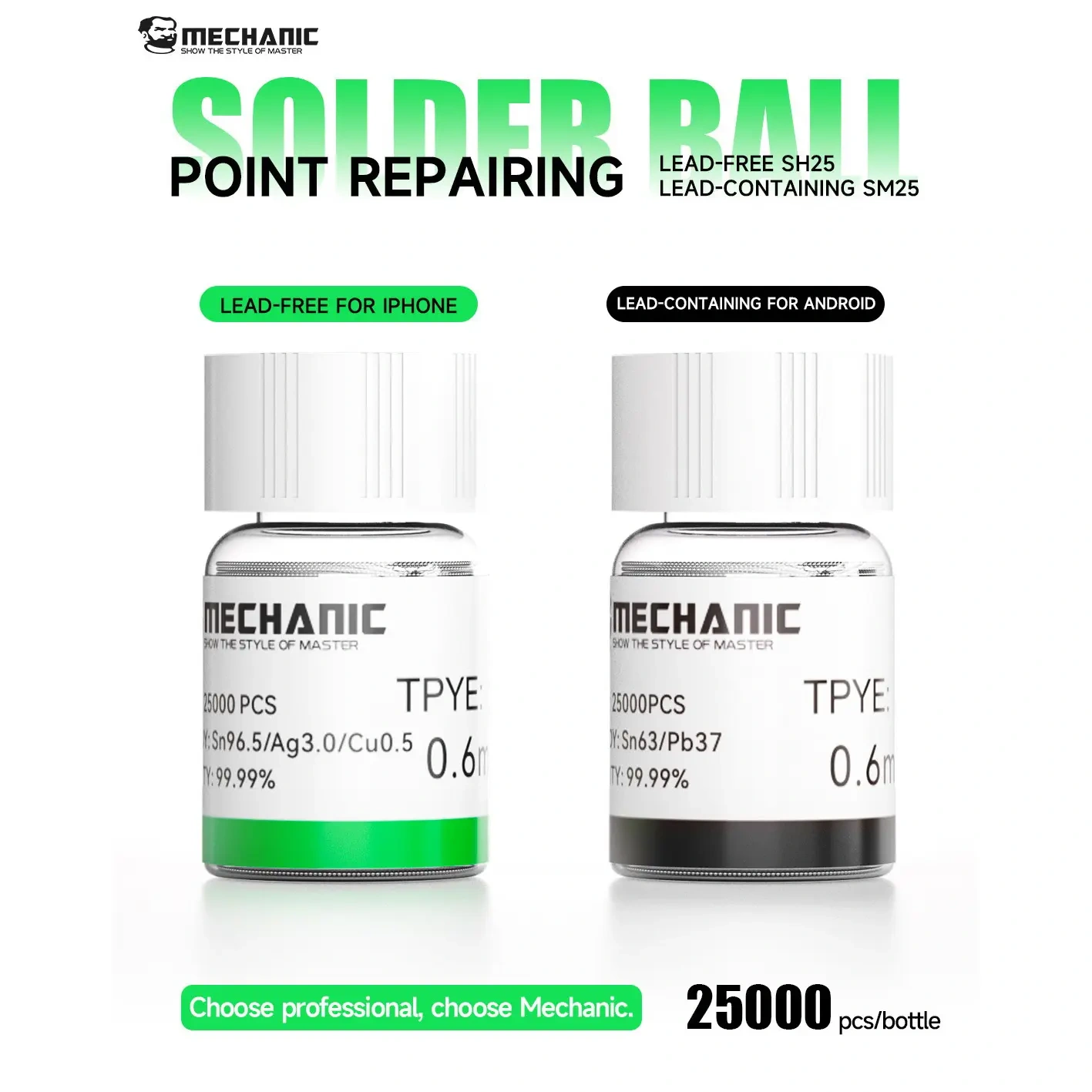

Kulki BGA Sn63/Pb37 0,25 mm Mechanic SM25 - do reballingu
Kulki lutownicze BGA Mechanic SM25 o średnicy 0,25 mm przeznaczone są do reballingu, naprawy i odtwarzania połączeń w układach BGA. Wykonane są ze stopu Sn63/Pb37, czyli stopu cynowo-ołowiowego o temperaturze topnienia około 183°C.
Średnica 0,25 mm jest wariantem do bardzo precyzyjnych prac, w których rozmiar kulek musi być dokładnie dopasowany do układu BGA i szablonu reballingowego. Stop Sn63/Pb37 ułatwia lutowanie dzięki niższej temperaturze topnienia i dobrej zwilżalności, ale zawiera ołów i wymaga zachowania zasad bezpieczeństwa.
Najważniejsze cechy
- Stop cynowo-ołowiowy Sn63/Pb37
- Średnica 0,25 mm do bardzo precyzyjnych prac BGA

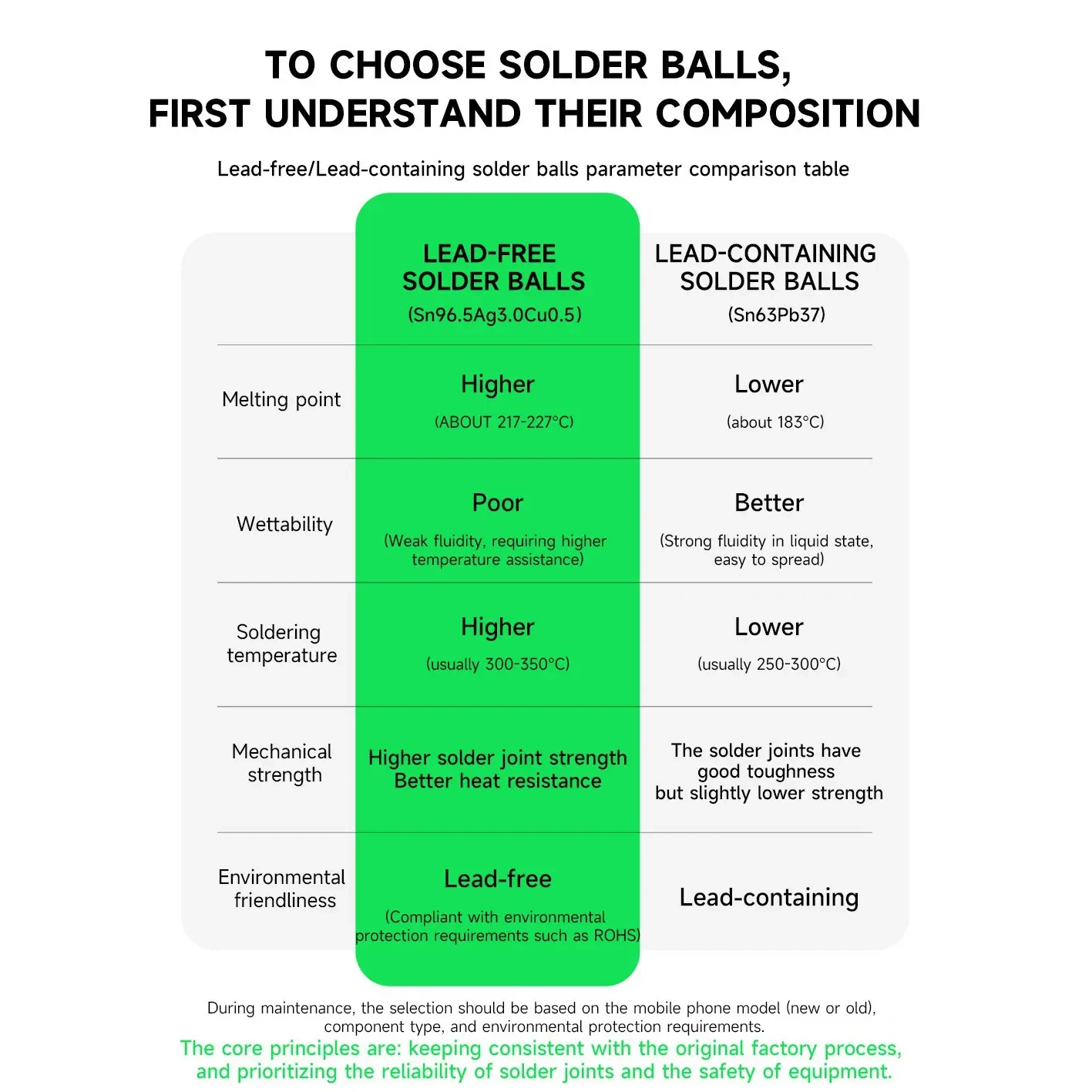

- Niższa temperatura topnienia niż w przypadku SAC305
- Dobra zwilżalność pól lutowniczych
- Opakowanie około 25000 kulek do prac serwisowych
Zastosowanie
- Reballing układów BGA
- Naprawa połączeń w obudowach Ball Grid Array
- Serwis elektroniki użytkowej i komputerowej
- Regeneracja wybranych układów GPU
- Prace serwisowe wymagające kulek 0,25 mm
Stop Sn63/Pb37 w praktyce
Sn63/Pb37 zawiera 63% cyny i 37% ołowiu. Jest to stop eutektyczny o temperaturze topnienia około 183°C, co oznacza bezpośrednie przejście ze stanu stałego do ciekłego bez szerokiego zakresu częściowego topnienia.
Dobór średnicy kulek
Średnica 0,25 mm powinna być zgodna z dokumentacją układu albo szablonem reballingowym. Przy tak małym rozmiarze nawet niewłaściwy dobór średnicy może szybko doprowadzić do problemów z osadzeniem układu.
Specyfikacja techniczna

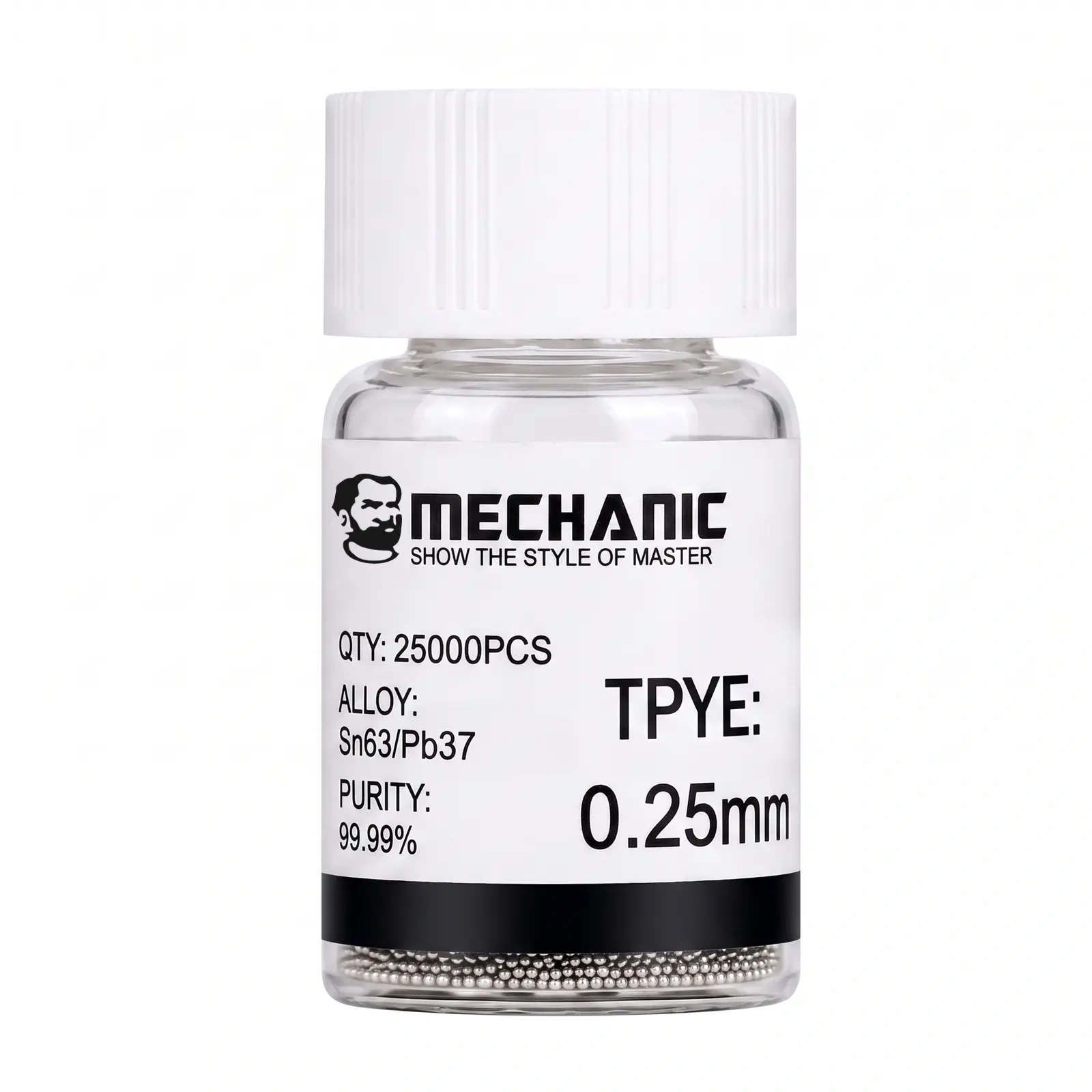

- Producent: Mechanic
- Seria: SM25
- Typ produktu: kulki lutownicze BGA
- Średnica: 0,25 mm
- Stop lutowniczy: Sn63/Pb37
- Skład stopu: 63% Sn, 37% Pb
- Temperatura topnienia: około 183°C

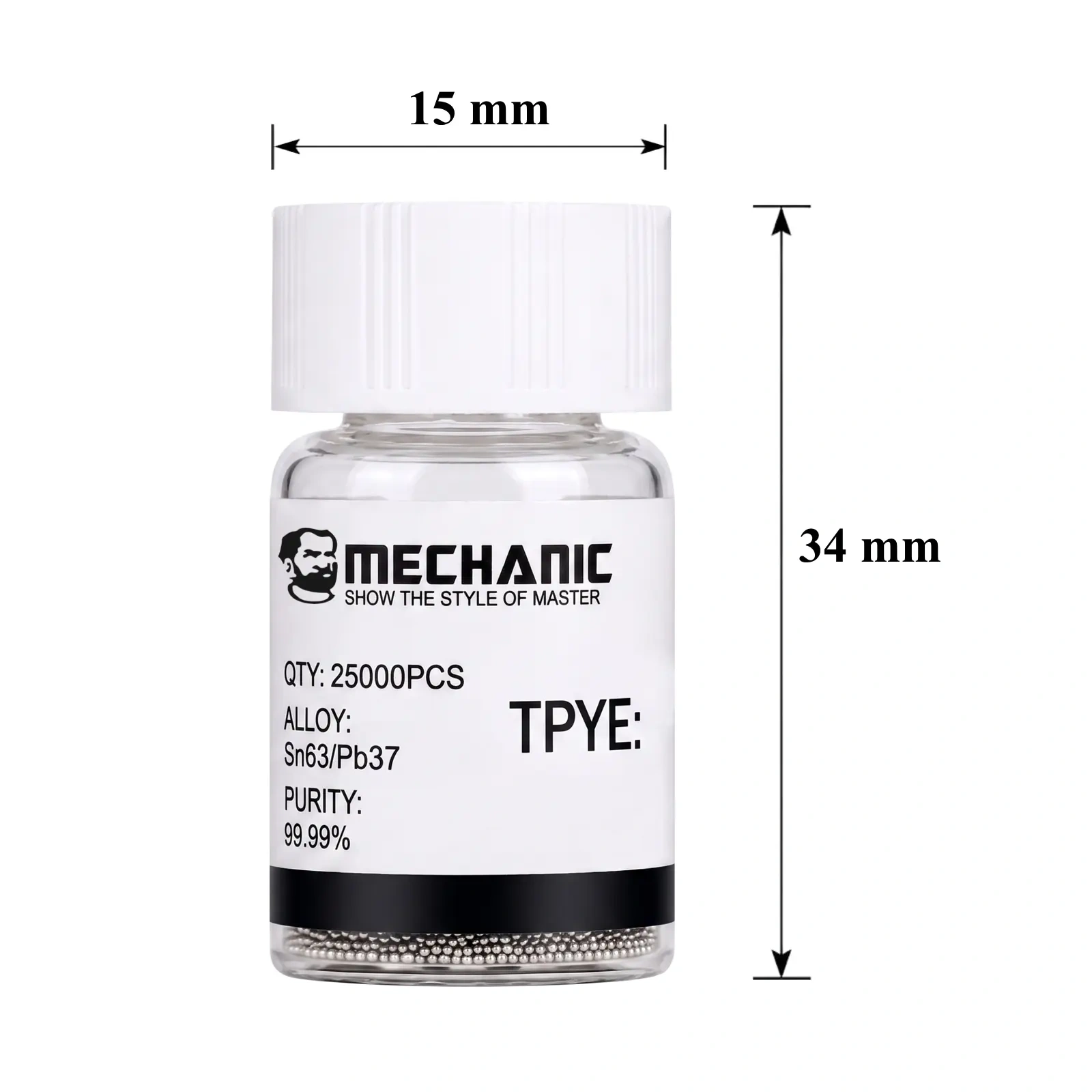

- Ilość w opakowaniu: około 25000 szt.
Uwaga dotycząca bezpieczeństwa
Produkt zawiera ołów. Podczas pracy należy zapewnić wentylację, unikać kontaktu produktu z ustami, nie jeść i nie pić przy stanowisku pracy oraz dokładnie umyć ręce po zakończeniu lutowania. Produkt należy przechowywać poza zasięgiem dzieci.
Najczęściej zadawane pytania
Stop Sn63/Pb37 ma temperaturę topnienia około 183°C i bardzo dobrą zwilżalność. Dzięki temu proces lutowania jest łatwiejszy do kontrolowania niż przy wielu stopach bezołowiowych, szczególnie podczas prac serwisowych.
Nie. Sn63/Pb37 to stop cynowo-ołowiowy zawierający 63% cyny i 37% ołowiu. Jest wybierany głównie wtedy, gdy ważna jest niższa temperatura lutowania i łatwiejsza kontrola procesu.
Można tylko wtedy, gdy dopuszcza to przyjęta technologia naprawy. Stop ołowiowy zmienia charakter połączenia i nie powinien być traktowany jako automatyczny zamiennik SAC305 w każdej naprawie.
Zbyt małe lub zbyt duże kulki mogą spowodować nieprawidłową wysokość połączeń, problemy z osadzeniem układu BGA albo zwarcia między sąsiednimi polami. Średnicę trzeba dobrać do układu i szablonu reballingowego.
Sn63/Pb37 zawiera 37% ołowiu. Podczas pracy trzeba zapewnić wentylację, unikać jedzenia i picia przy stanowisku, nie dotykać ust oraz umyć ręce po zakończeniu lutowania.
