Kulki BGA SAC305 0,50 mm Mechanic – bezołowiowe do reballingu
- Do odbudowy połączeń BGA wymagających większej średnicy kulek. Bezołowiowy stop SAC305 topi się przy ok. 217°C i wymaga właściwego profilu grzania.

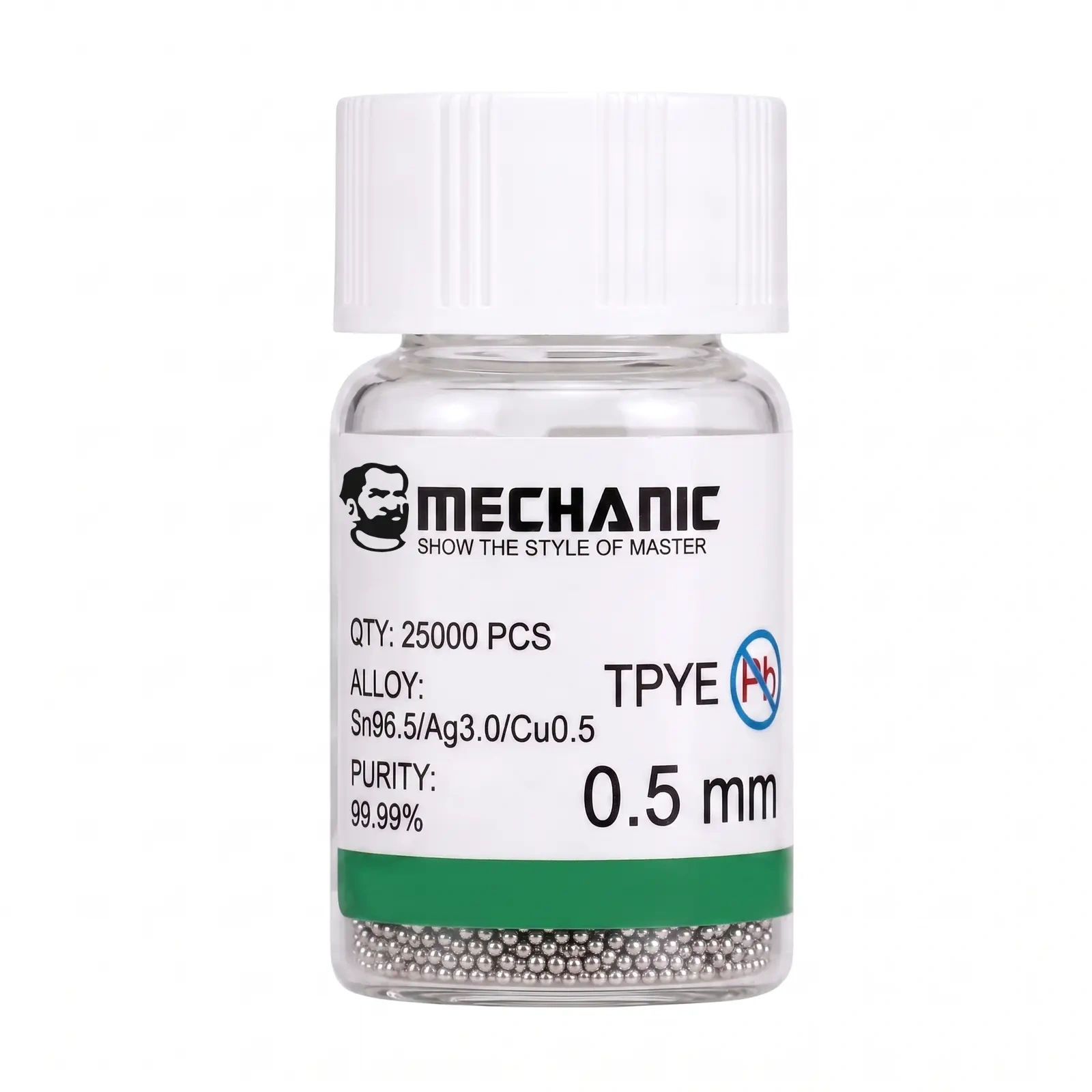

Kulki BGA SAC305 0,50 mm Mechanic SH25 - bezołowiowe do reballingu
Kulki lutownicze BGA Mechanic SH25 o średnicy 0,50 mm są przeznaczone do reballingu i napraw układów BGA wymagających większej średnicy kulek. Stop SAC305 Sn96.5/Ag3.0/Cu0.5 jest stopem bezołowiowym stosowanym w elektronice.
Wariant 0,50 mm należy dobrać do układów i szablonów przewidzianych dla tej średnicy. Większa kulka zmienia wysokość połączenia, dlatego nie powinna być stosowana zamiennie z mniejszymi rozmiarami bez sprawdzenia wymagań układu BGA.
Najważniejsze cechy
- Bezołowiowy stop SAC305 Sn96.5/Ag3.0/Cu0.5
- Średnica 0,50 mm do układów BGA wymagających większych kulek
- Do reballingu i regeneracji połączeń Ball Grid Array
- Temperatura topnienia około 217°C
- Opakowanie około 25000 kulek do prac serwisowych
Zastosowanie
- Reballing układów BGA
- Naprawa płyt głównych i modułów elektronicznych
- Serwis wybranych układów GPU
- Prace z układami wymagającymi kulek 0,50 mm
- Naprawy wykonywane w technologii bezołowiowej
Stop SAC305 w praktyce
SAC305 to stop cynowo-srebrowo-miedziany o składzie Sn96.5/Ag3.0/Cu0.5. Temperatura topnienia wynosi około 217°C, co trzeba uwzględnić podczas ustawiania profilu grzania.
Dobór średnicy kulek
Średnica 0,50 mm powinna być stosowana tylko wtedy, gdy odpowiada wymaganiom układu BGA. Zastosowanie zbyt dużych kulek może utrudnić prawidłowe osadzenie układu i zwiększyć ryzyko niepoprawnych połączeń.
Specyfikacja techniczna
- Producent: Mechanic
- Seria: SH25
- Typ produktu: kulki lutownicze BGA
- Średnica: 0,50 mm
- Stop lutowniczy: SAC305 Sn96.5/Ag3.0/Cu0.5
- Rodzaj stopu: bezołowiowy
- Temperatura topnienia: około 217°C
- Ilość w opakowaniu: około 25000 szt.
Najczęściej zadawane pytania
Tak. Stop SAC305 nie zawiera ołowiu i jest stosowany w elektronice wykonywanej w technologii bezołowiowej. To dobry wybór wtedy, gdy naprawa ma zachować charakter procesu bezołowiowego.
Tak. SAC305 jest stopem bezołowiowym, dlatego jest stosowany w elektronice wykonywanej zgodnie z wymaganiami technologii RoHS.

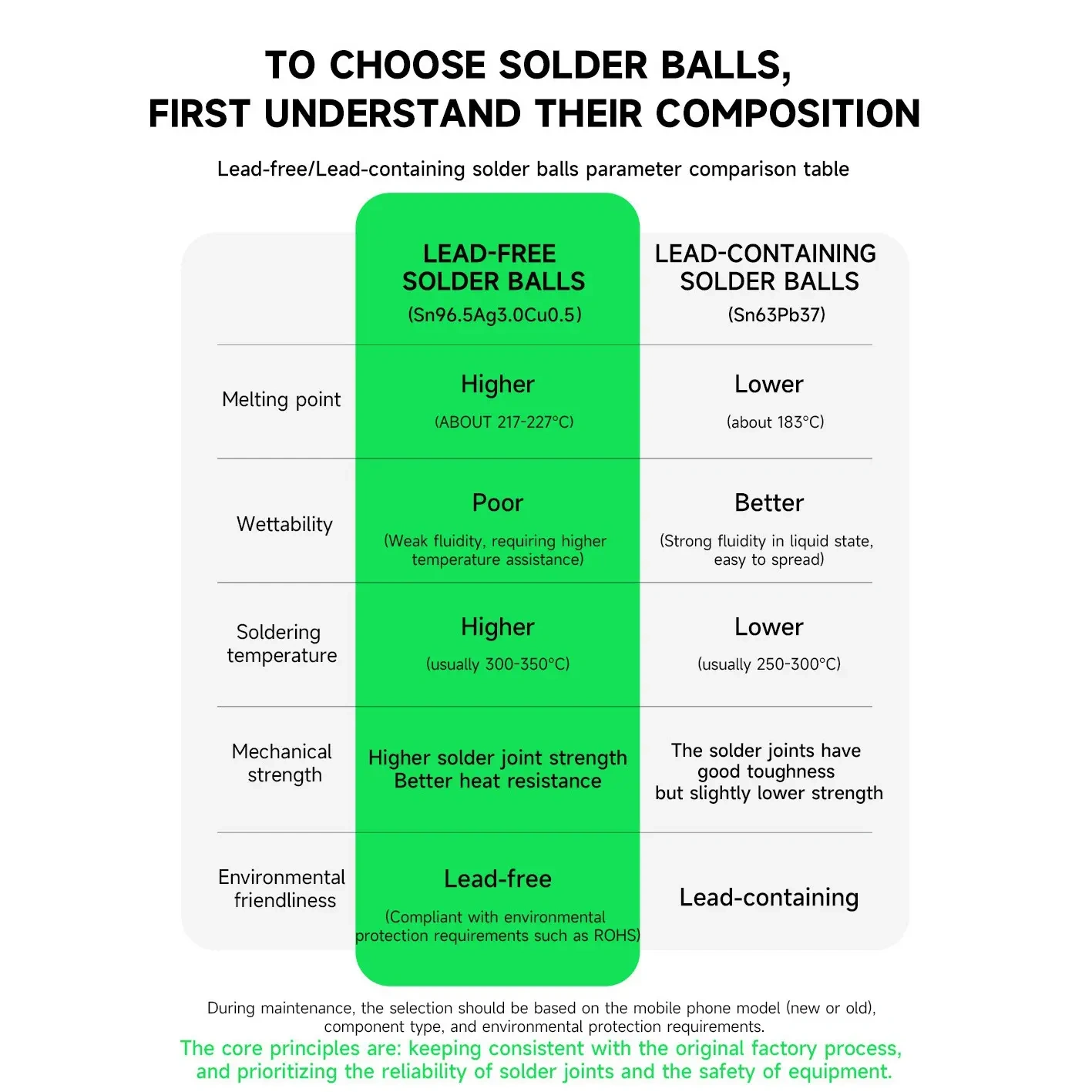

Tak. SAC305 topi się w temperaturze około 217°C, czyli wyżej niż Sn63/Pb37. Przy reballingu trzeba uwzględnić wyższą temperaturę procesu, aby uzyskać prawidłowe rozpłynięcie kulek bez przegrzewania układu.
Zbyt małe lub zbyt duże kulki mogą spowodować nieprawidłową wysokość połączeń, problemy z osadzeniem układu BGA albo zwarcia między sąsiednimi polami. Średnicę trzeba dobrać do układu i szablonu reballingowego.
Nie warto tego robić, gdy naprawa ma zachować technologię bezołowiową albo gdy wymagają tego procedury serwisowe. Sn63/Pb37 może ułatwić lutowanie, ale zawiera ołów i nie jest neutralnym zamiennikiem dla każdej naprawy bezołowiowej.
