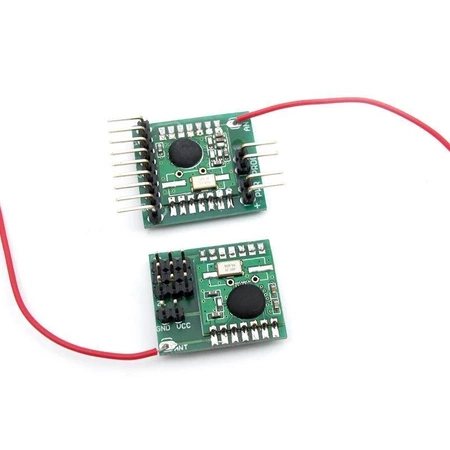

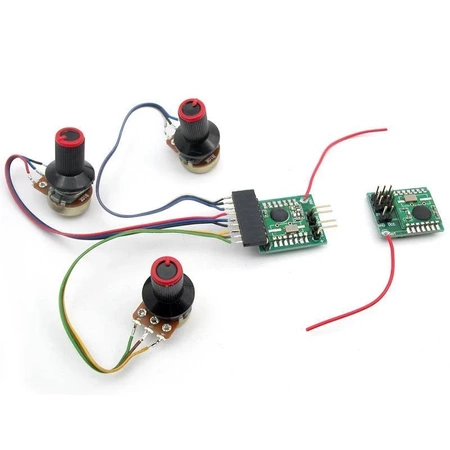

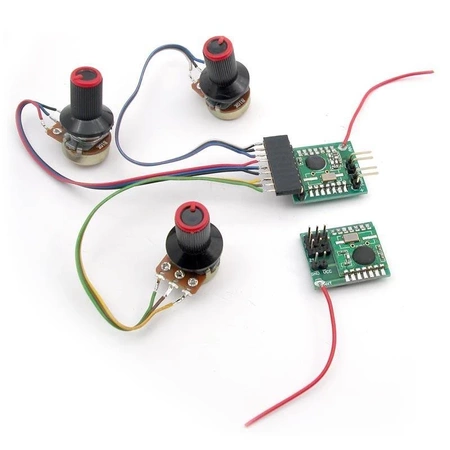

3-kanałowa aparatura do zdalnego sterowania, KIT AVT5290

Do pobrania:

Dokumentacja

Profesjonalne aparatury do zdalnego sterowania są bardzo drogie, Często poza zasięgiem możliwości przeciętnego modelarza RC. Proponujemy wiec własnoręczne wykonanie, urządzenia które doskonale sprawdzi się w prostych modelach kołowych i pływających. Podzespoły konieczne do jego wykonania są łatwe do zdobycia a tor nadawczo-odbiorczy nie wymaga strojenia. Oprogramowanie może pracować w czterech trybach: z trzema niezależnymi wyjściami (do serw), z dodanym mikserem V-tail, z jednym wyjściem do serwa i dwoma pracującymi w trybie PWM oraz z jednym wyjściem do serwa, jednym pracującymi w trybie PWM i jednym informującym o kierunku (tryb specjalnie do modeli samochodów).

Wybrane parametry:

• 3-kanałowa, proporcjonalna aparatura do zdalnego sterowania
• 4 tryby pracy, w tym do sterowania modelami o usterzeniu „V”
• zasięg w terenie otwartym do 500m
• praca w nielicencjonowanym paśmie ISM 868MHz
• zasilanie 3-5 VDC (nadajnik) i 4-5 VDC (odbiornik)

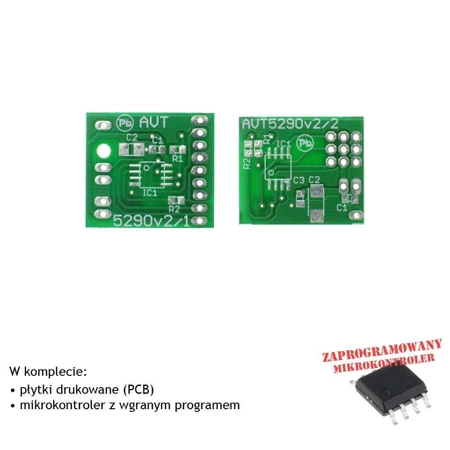

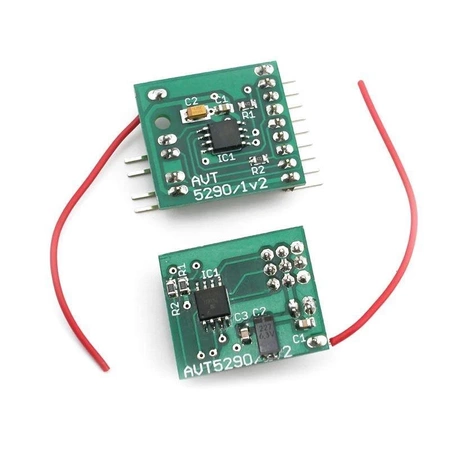

• 2 płytki drukowane (nadajnik i odbiornik)
• wymiary płytek: 26x24mm, 25x22mm

Projekt AVT 5290 EP 05/11
